| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| प्रमाणन: | QC |
| मॉडल संख्या: | एसपी23102501 |
| न्यूनतम आदेश मात्रा: | 5 पी.सी.एस |
| मूल्य: | $300/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| सामग्री: | DIN 17CrNiMo6 | ताप उपचार: | carburizing |
|---|---|---|---|
| कठोरता: | 58-62 एचआरसी | कड़वाहट: | रा 0.8~रा 1.6 |
| मापांक: | 5 | गियर टूथ नंबर: | 35टी |
| प्रमुखता देना: | सर्पिल क्वेवल गियर सेट |
||

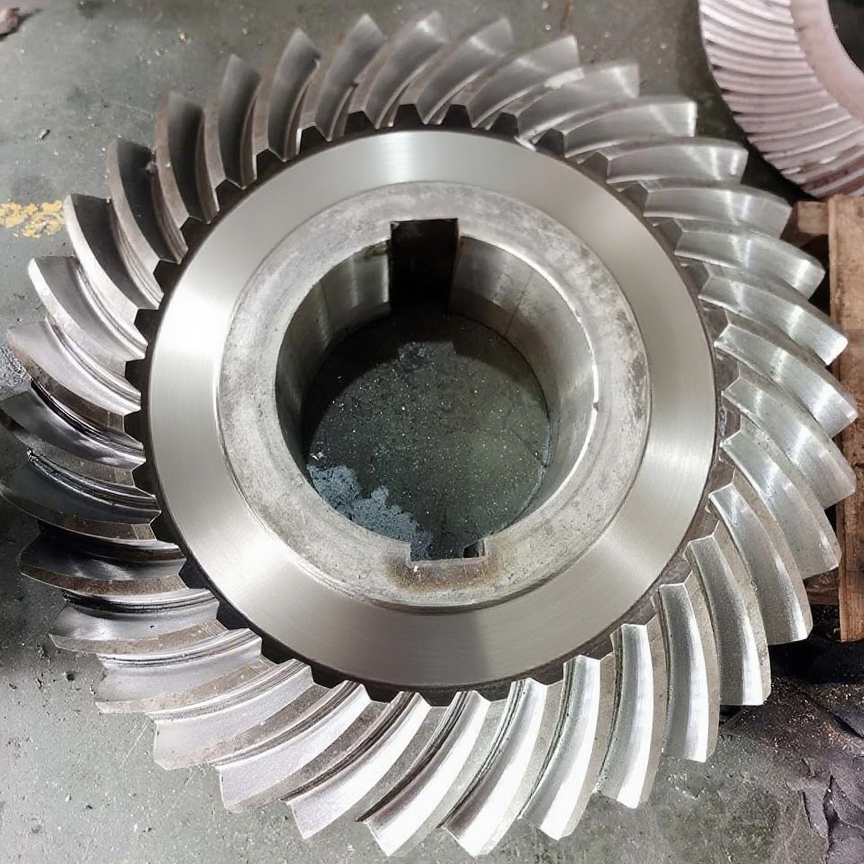

गियर दांत पीसने सर्पिल बेवल गियर सेट AGMA 10-11 ग्रेड
सर्पिल कंक्रीट गियर एक प्रकार का कंक्रीट गियर होता है जिसमें गियर के चेहरे पर घुमावदार दांत होते हैं।
इनका उपयोग एक विशिष्ट कोण पर, आम तौर पर 90 डिग्री पर पार करने वाले शाफ्टों के बीच शक्ति और गति प्रसारित करने के लिए किया जाता है।
सर्पिल कंक्रीट गियर का व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किया जाता है जैसे कि ऑटोमोटिव अंतर, औद्योगिक मशीनरी,
समुद्री प्रणोदन प्रणालियां और शक्ति संचरण उपकरण।
सर्पिल क्वेवल गियर की विशिष्ट विशेषता उनकी सर्पिल के आकार की दांत प्रोफाइल है।
सीधे कंक्रीट गियर के विपरीत, जिनके दांत सीधे होते हैं जो गियर की धुरी पर प्रतिच्छेदन करते हैं, सर्पिल कंक्रीट गियर के दांत घुमावदार या हेलिकल आकार के होते हैं।
यह वक्रता दांतों को धीरे-धीरे संलग्न करने की अनुमति देती है, जिसके परिणामस्वरूप सीधे घुमावदार गियर की तुलना में अधिक चिकनी और शांत संचालन होता है।
| उत्पाद | सर्पिल बेवल गियर सेट |
| अनुकूलित | √ |
| प्रोफ़ाइल प्रकार | 18CrNiMo7/17CrNiMo6 |
| उत्पादन | गियर मिलिंग/गियर ग्राइंडिंग |
| व्यास पिच | 5 |
| दांतों की संख्या (Z) | 35 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 35° |
| दांत सटीकता ग्रेड | एजीएमए 10-11 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
