| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | 300＄ |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| तरीका: | गियर हॉबिंग | दिशा: | बायां हाथ |
|---|---|---|---|
| स्टील का प्रकार: | फोर्जिंग स्टील | प्रकार: | नियमावली |
| टूथ नंबर: | 32 | दाब कोण: | 20° |
| प्रमुखता देना: | कस्टम निर्मित सर्पिल बेवल गियर,ग्लीसन स्पाइरल बेवल गियर,32 दांत सर्पिल बेवल गियर |
||

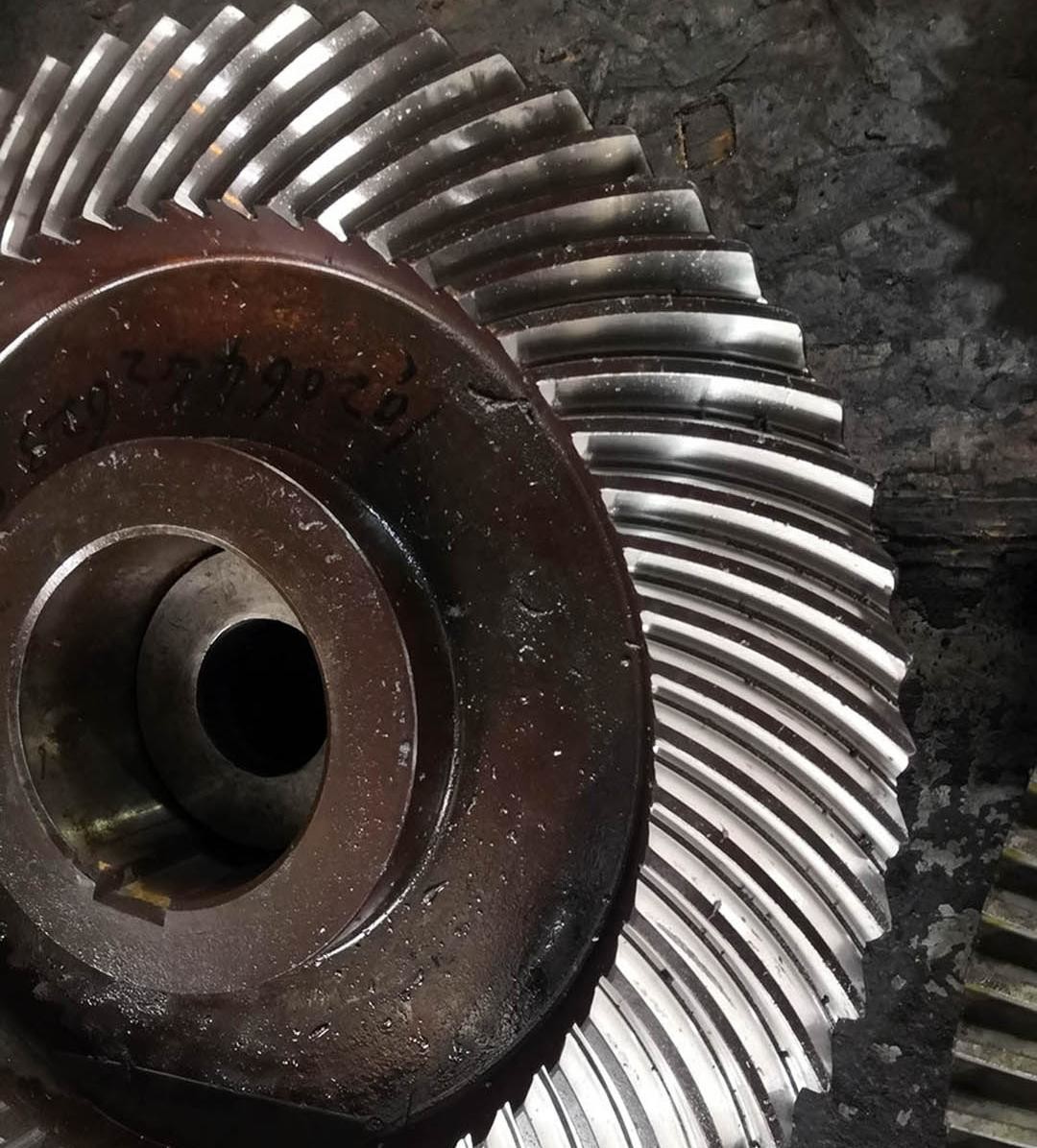

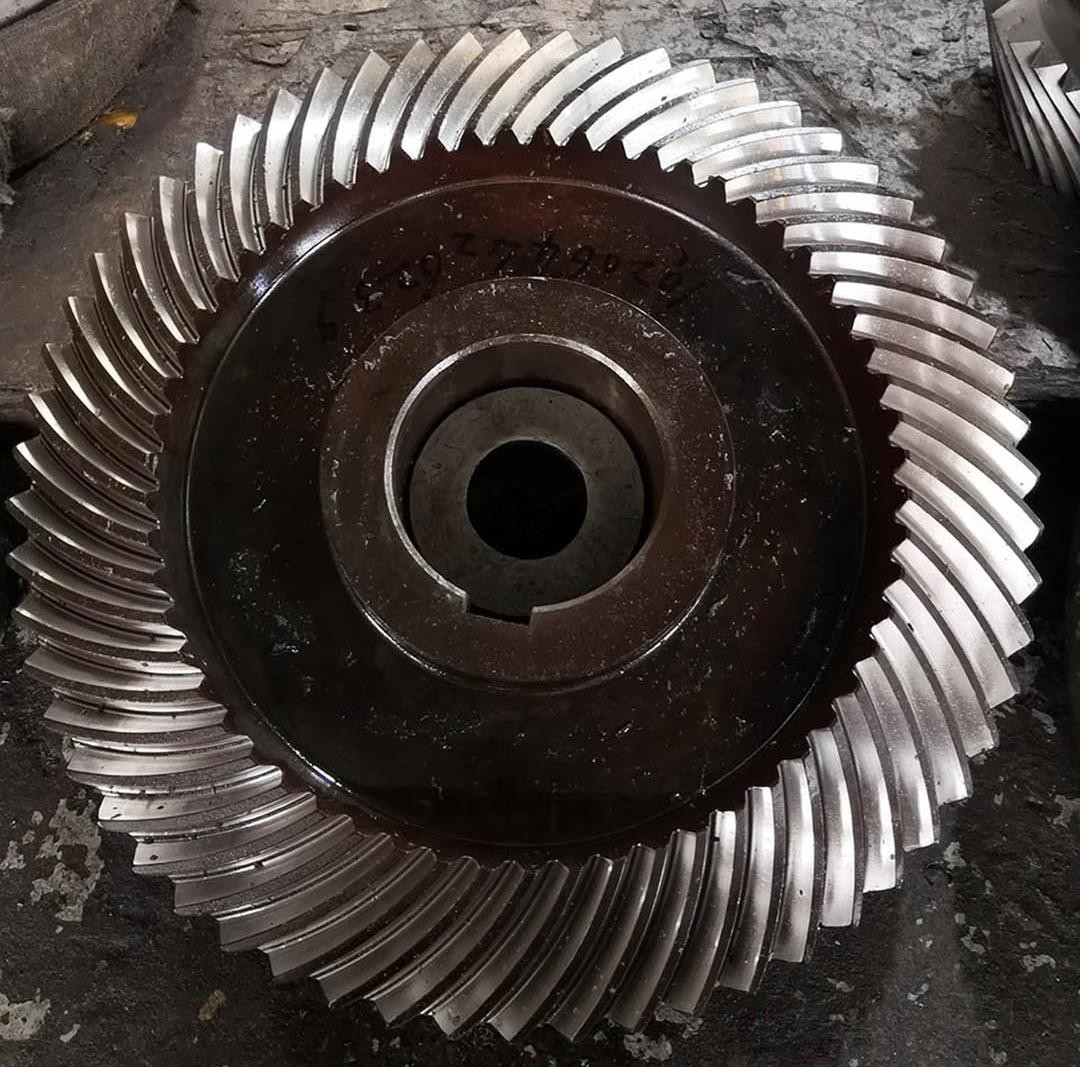

1) सर्पिल बेवल गियर का वर्णन
एक सर्पिल बेवल गियर एक प्रकार का गियर है जिसका उपयोग क्रॉसिंग शाफ्ट के बीच शक्ति और गति प्रसारित करने के लिए किया जाता है
(आमतौर पर 90 डिग्री पर) और इसकी दांत प्रोफ़ाइल एक सर्पिल के रूप में वितरित है।
2) सर्पिल बेवल गियर की विशेषताएं
a)यह एक हेलिकल घुमावदार दांत प्रोफाइल को अपनाता है। जाली के दौरान, दांत सतहों के बीच संपर्क प्रगतिशील है
अचानक टक्कर के बजाय।
(ख) दांतों की संख्या अधिक होती है और संचरण अधिक निरंतर होता है।
| उत्पाद | सर्पिल बेवल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | ग्लीसन |
| उत्पादन | गियर मिलिंग और गियर दांत पीसने |
| दांत पीसना | √ |
| मॉड्यूल (M) | 16 |
| दांतों की संख्या (Z) | 32 |
| दबाव कोण (α) | 20° |
| लीड कोण | 15° |
| सटीकता का स्तर | आईएसओ 6 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
