| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी 2207002 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $300/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| मापांक: | 16 | सामग्री: | 20CrNi2MoA |
|---|---|---|---|
| ताप उपचार: | carburizing | विनिर्माण संसाधन: | गियर टीथ पीस |
| हेलिक्स कोण: | 35° | टिप व्यास: | 720 मिमी |
| प्रमुखता देना: | 20CrNi2MoA बेवल सर्पिल गियर,16 मॉड्यूल पीस ट्रांसमिशन गियर,16 मॉड्यूल बेवल सर्पिल गियर |
||

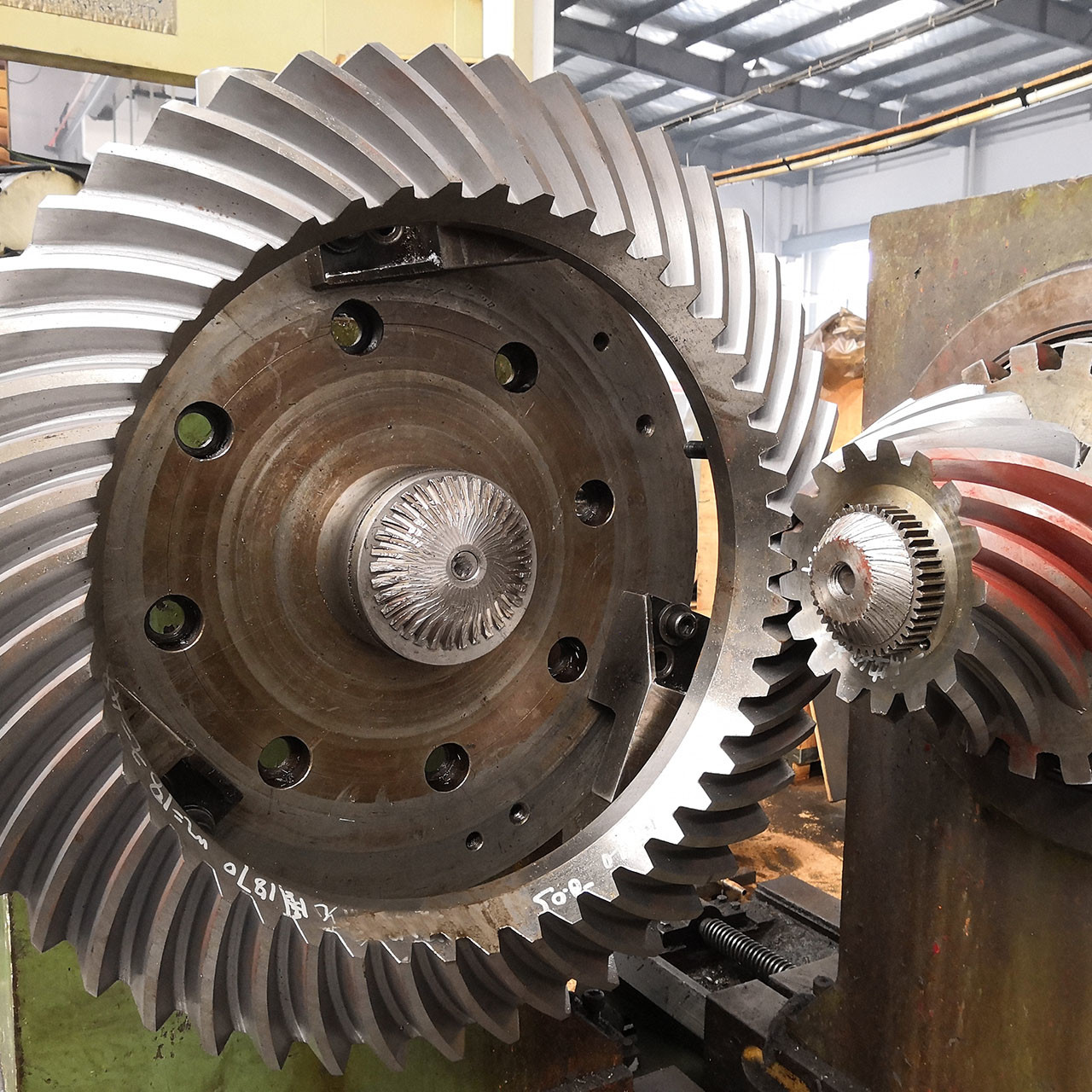

1) सर्पिल बेवल गियर का वर्णन
सर्पिल क्विवल गियर एक विशेष प्रकार का क्विवल गियर है, एक सर्पिल क्विवल गियर जिसमें एक क्रूव हेलिकल कोण होता है।
सर्पिल कंक्रीट गियर एक निश्चित समय में एक धीरे-धीरे जुड़ाव और एक बड़ी संपर्क सतह प्रदान करते हैं
समकक्ष सीधा कंक्रीट गियर।
| उत्पाद | सर्पिल बेवल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | ग्लीसन |
| उत्पादन | गियर मिलिंग और गियर दांत पीसने |
| दांत पीसना | √ |
| मॉड्यूल (M) | 16 |
| दांतों की संख्या (Z) | 37T |
| दबाव कोण (α) | 20° |
| लीड कोण | 35° |
| सटीकता का स्तर | आईएसओ 5-6 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
