| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसबी2207003 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $300/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| DP: | 1.8 | Teeth Number: | 36& 48T |
|---|---|---|---|
| Helix Angle: | 35° | Material: | SAE 4320 |
| Heat Treatment: | Carburizing | Quality Grade: | ISO 6 Grade AGMA 11 Grade |
| प्रमुखता देना: | DP1.8 ग्लीसन सर्पिल बेवल गियर्स,गियर बॉक्स के लिए पेचदार बेवल गियर,DP1.8 पेचदार बेवल गियर |
||

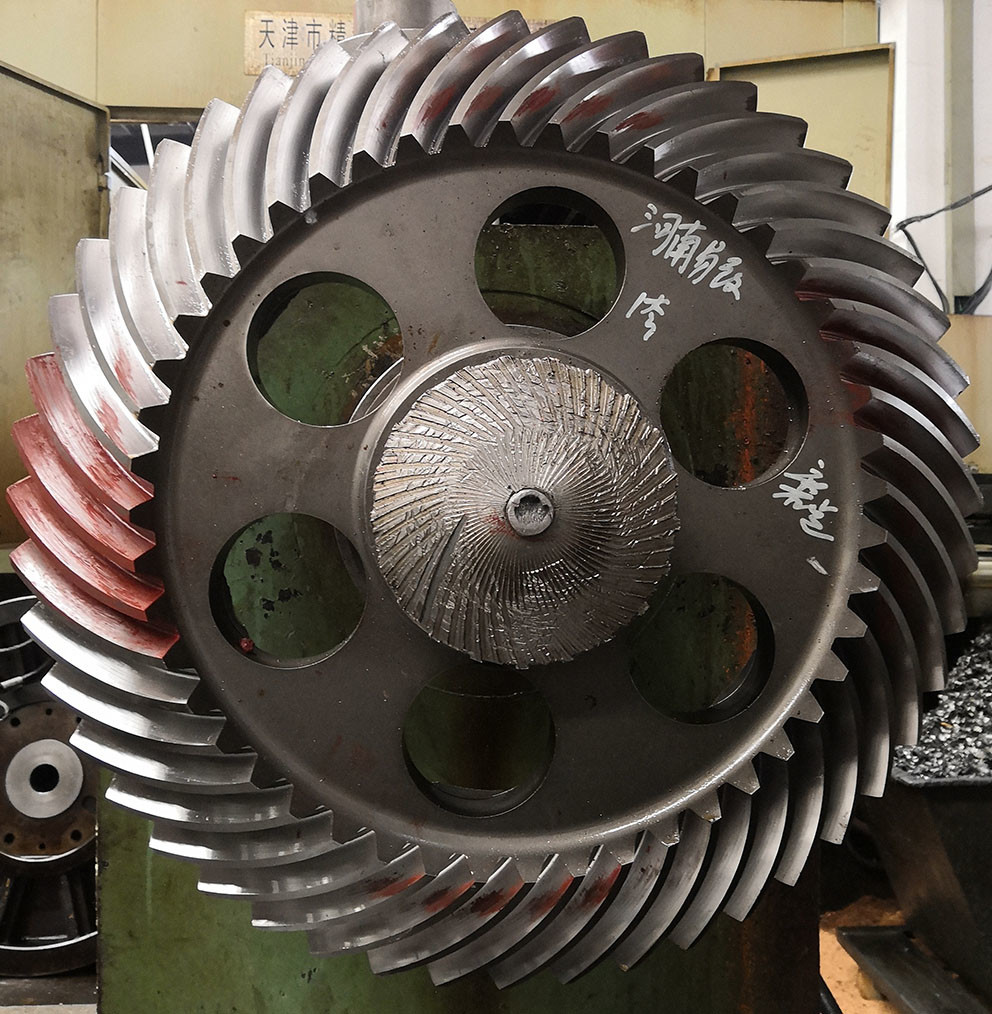

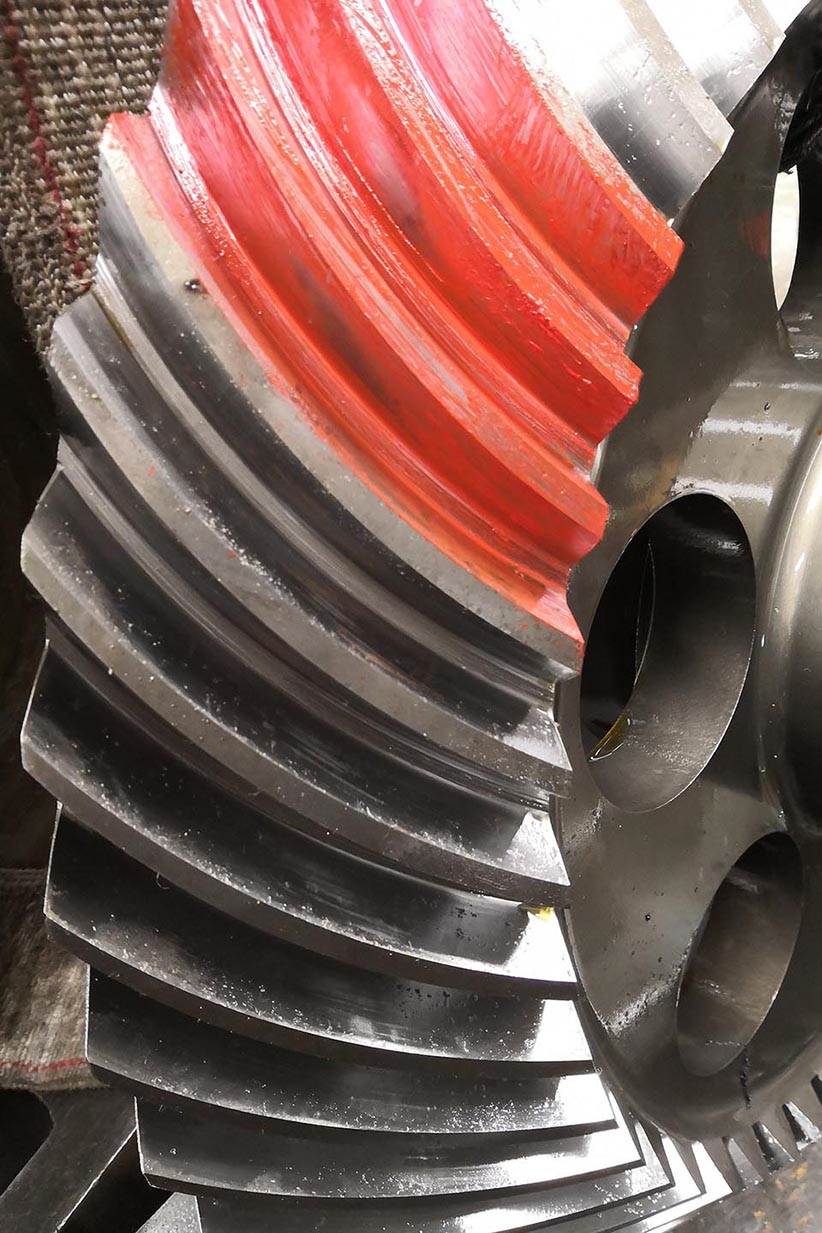

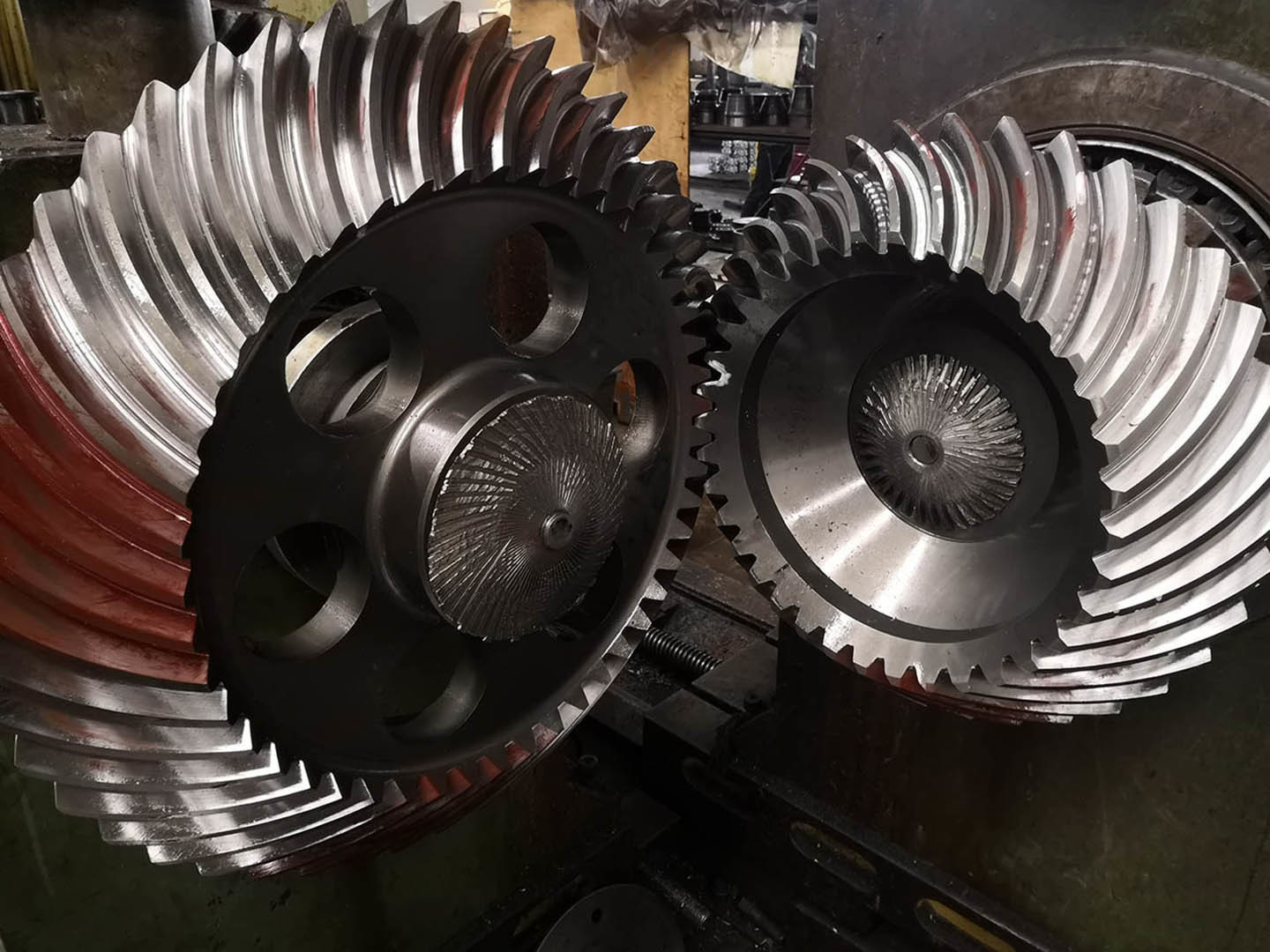

डीपी1.8 ग्लीसन प्रकार के सर्पिल बेवल गियर गियर बॉक्स-हेलिकल बेवल गियर के लिए सेट
1) सर्पिल क्विवल गियर का वर्णन
सर्पिल कंक्रीट गियर एक कंक्रीट गियर है जिसमें तिरछे घुमावदार दांतों के हेलिकल कोण होते हैं।
2) सर्पिल क्विवल गियर की विशेषताएं
a) स्प्रियल क्विवल गियर की तुलना में स्ट्रेइट क्विवल गियर का निर्माण जटिल है।
(ख) सर्पिल ब्वेल गियर अधिक शक्ति और कम शोर प्रदान करता है
गियर एक उच्च कमी अनुपात के साथ कर सकते हैं
| उत्पाद | आंतरिक स्प्लिन्स के साथ सर्पिल बेवल गियर |
| अनुकूलित | √ |
| प्रोफ़ाइल प्रकार | SAE 4320/ 20CrNi2MoA |
| उत्पादन | गियर मिलिंग/गियर ग्राइंडिंग |
| गियर दांत पीसने | √ |
| डीपी | 1.8 |
| दांतों की संख्या (Z) | 36 और 48T |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 35° |
| दांत सटीकता ग्रेड | आईएसओ 6 ग्रेड/एजीएमए 11 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
