निर्माण प्रक्रिया: | Hobbing & carburizing & pring | रंग: | मानक |
---|---|---|---|
टूथ नंबर: | 56 | गुणवत्ता ग्रेड: | आईएसओ 6 ग्रेड |
दिशा: | दांया हाथ | विवरण: | सॉफ्ट टूथ सरफेस गियर |
प्रमुखता देना: | 56 दांत एकल हेलिकल गियर,मैकेनिकल ट्रांसमिशन सिस्टम एकल हेलिकल गियर,अनुकूलित एकल हेलिकल गियर |

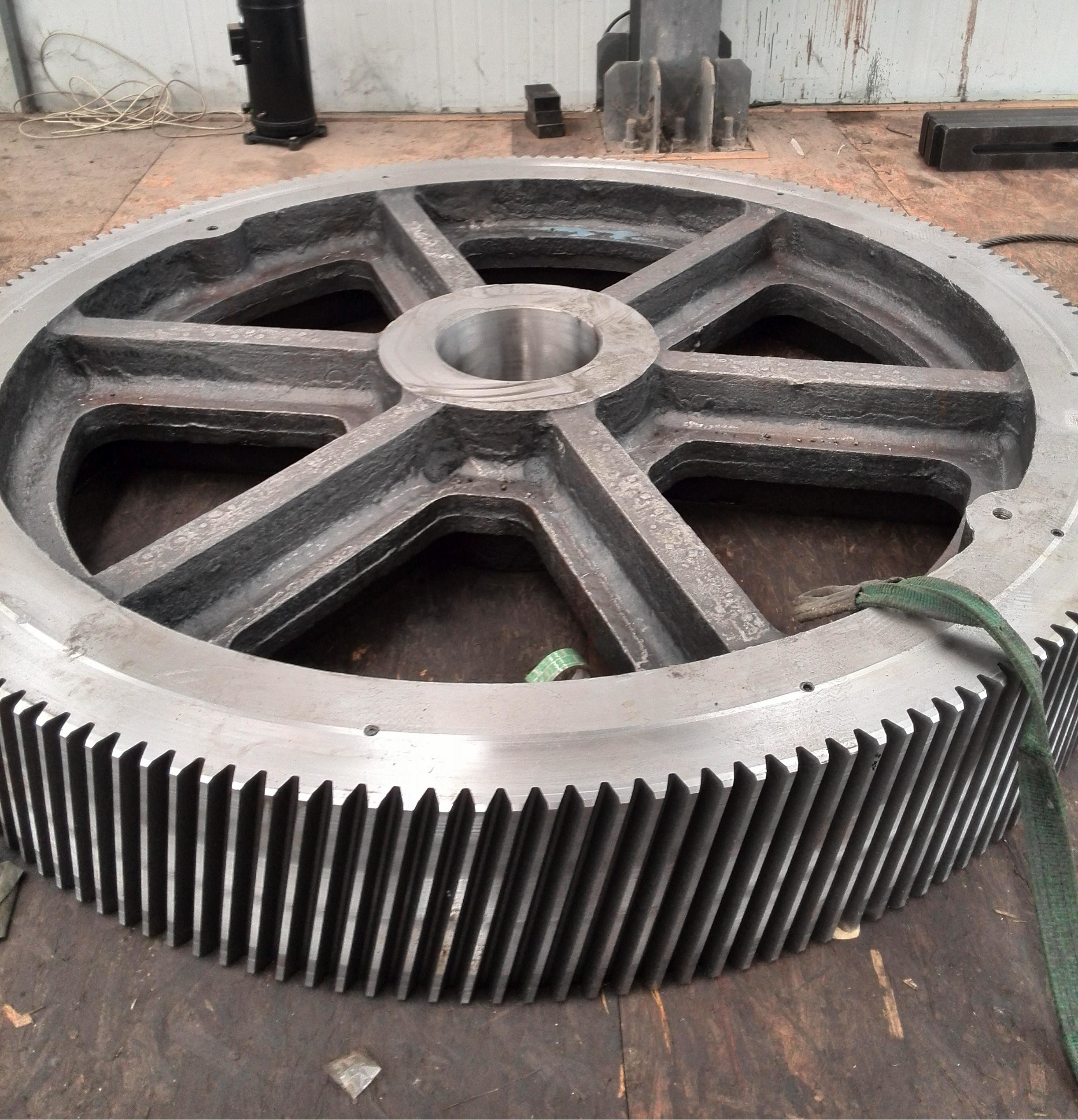

हेलिकल गियर का वर्णन
हेलिकल गियर औद्योगिक ट्रांसमिशन में सबसे अधिक इस्तेमाल किए जाने वाले गियर प्रकारों में से एक हैं,
और विभिन्न यांत्रिक ट्रांसमिशन सिस्टम में व्यापक रूप से लागू होते हैं।
(2) हेलिकल गियर की विशेषताएं
a)इस उत्पादन प्रक्रिया में स्पर गियर की तुलना में अधिक जटिलता है और इसके लिए विशेष मशीनों की आवश्यकता होती है।
b) इसे समानांतर-अक्ष या परस्पर-अक्ष ट्रांसमिशन के रूप में डिज़ाइन किया जा सकता है।
(ग) आम सामग्रियों में मिश्र धातु इस्पात, कास्ट आयरन आदि शामिल हैं।
हेलिकल गियर के फायदे
a)अनुप्रयोगों की विस्तृत श्रृंखलाः छोटे उपकरणों से लेकर बड़े औद्योगिक उपकरणों तक।
b) उच्च संचरण दक्षताः 98% से अधिक तक।
c) स्थापना लचीलापनः हेलिक्स कोण को समायोजित करके, ट्रांसमिशन प्रदर्शन को अनुकूलित किया जा सकता है।
उत्पाद | हेलिकल गियर |
अनुकूलित | √ |
गियर प्रोफाइल प्रकार | बेलनाकार गियर |
उत्पादन | गियर होपिंग |
दांत पीसना | √ |
मॉड्यूल (M) | 9 |
दांतों की संख्या (Z) | 56 |
दबाव कोण (α) | 20° |
लीड कोण | 20° |
सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
ताप उपचार | कार्बोराइजिंग |
सतह की कठोरता | 58-62HRC |
स्टील कोड ग्रेड की तुलना | |||||
चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
