| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | GS20220822801 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $2/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| डी पी: | 12.7 | तख़्ता प्रकार: | इन्वॉल्व स्पलाइन |
|---|---|---|---|
| दाब कोण: | 30° | सामग्री: | 20CrMnTi |
| ताप उपचार: | carburizing | गियर की चौड़ाई: | 20 मिमी |
| प्रमुखता देना: | पिनियन पेचदार गियर इनवॉल्व स्प्लिन के साथ,पिनियन हेलिकल गियर ग्राइंडिंग दस्ता,इनवॉल्व स्प्लिंस हेलिकल पिनियन गियर |
||

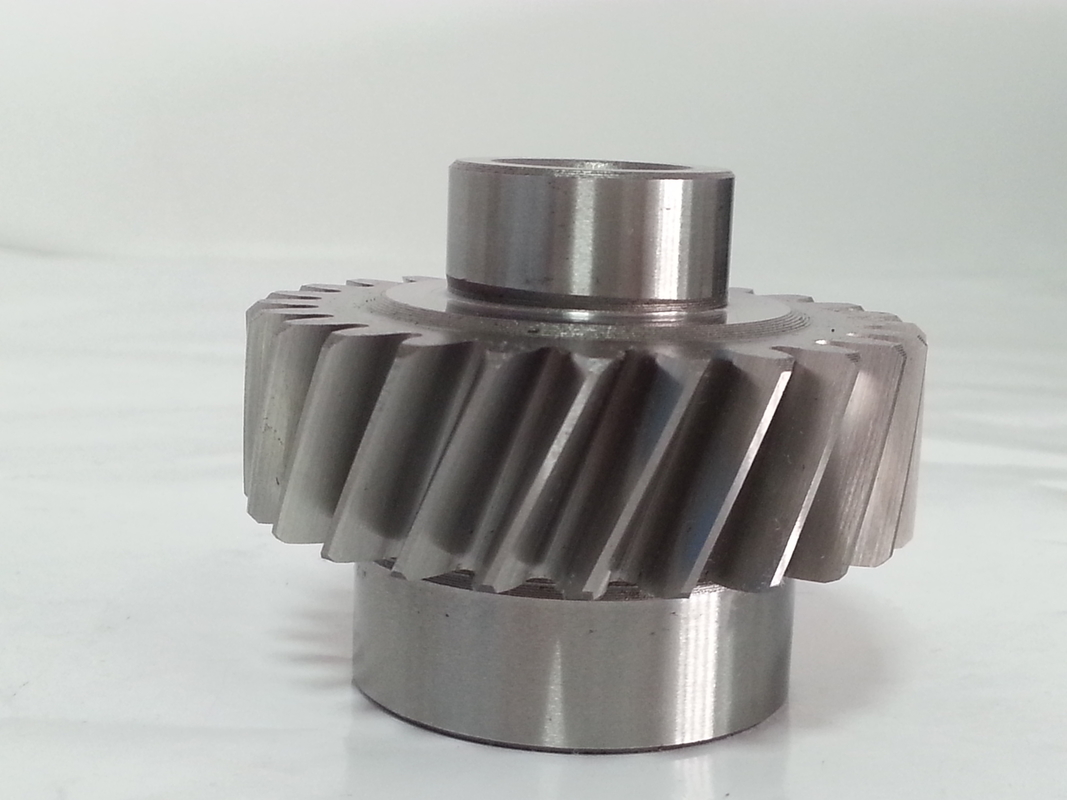

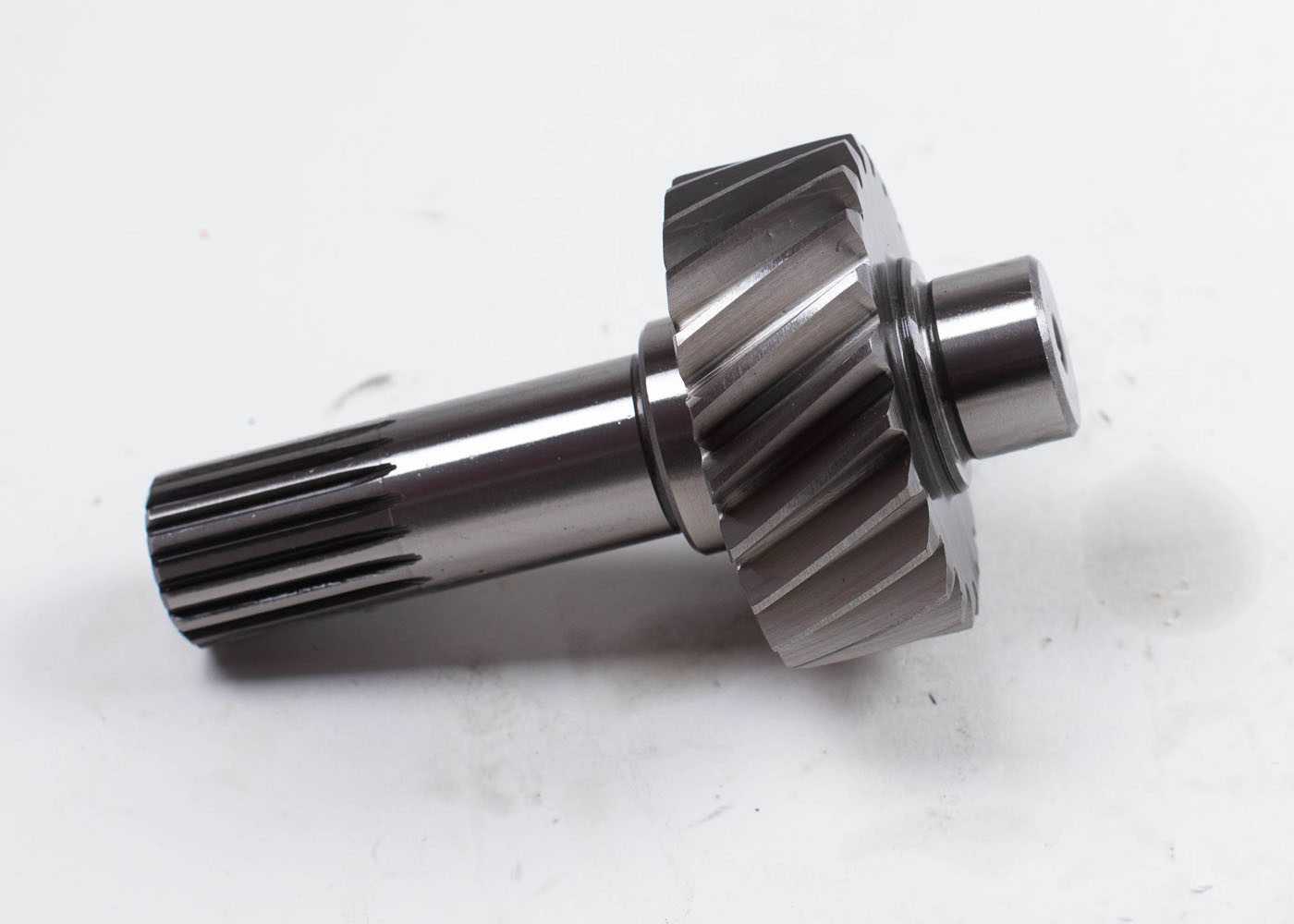

स्टील पिनियन हेलिक्स गियर ग्राइंडिंग शाफ्ट के लिए फोर्जिंग
1) हेलिकल गियर की विशेषताएं
हेलिकल गियर ट्रेन का लाभ यह है कि गियर के दांत एक बार में पूरे चेहरे को संलग्न करने के विपरीत छोटी वृद्धि में संलग्न होते हैं।
यह सामान्यतः गियर के शक्ति हस्तांतरण के कारण होने वाले शोर को कम करता है।
2) स्प्लाइन शाफ्ट का वर्णन
जबकि यह संभव है कि इस परिणाम को प्राप्त करने के लिए प्रमुख व्यास / मामूली व्यास फिट के साथ संभोग splines.
वास्तविक केन्द्रक प्रभाव केवल इनवॉल्ट स्प्लाइन का उपयोग करके प्राप्त किया जा सकता है।
यह इनवोल्ट या साइड फिट प्रोफाइल आज उत्पादन में सबसे आम इस्तेमाल की जाने वाली स्प्लाइन है।
| उत्पाद | हेलिकल गियर/स्पाइन शाफ्ट |
| अनुकूलित | √ |
| सामग्री | 20CrMnTi |
| उत्पादन | स्प्लाइन हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 2 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| लीड कोण | 18° |
| सटीकता का स्तर | आईएसओ 7 ग्रेड/एजीएमए 11 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
