| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचजी22083101 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $150/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| सामग्री: | 20CrMnTi | ताप उपचार: | carburizing |
|---|---|---|---|
| दांत की चौड़ाई: | 45 | मापांक: | 4 |
| सटीकता: | आईएसओ 6 ग्रेड | हेलिक्स कोण: | 15° |
| प्रमुखता देना: | 20CrMnTi स्टील सिंगल हेलिकल गियर,20CrMnTi स्टील सर्पिल पेचदार गियर,स्पीड रेड्यूसर सिंगल हेलिकल गियर |
||

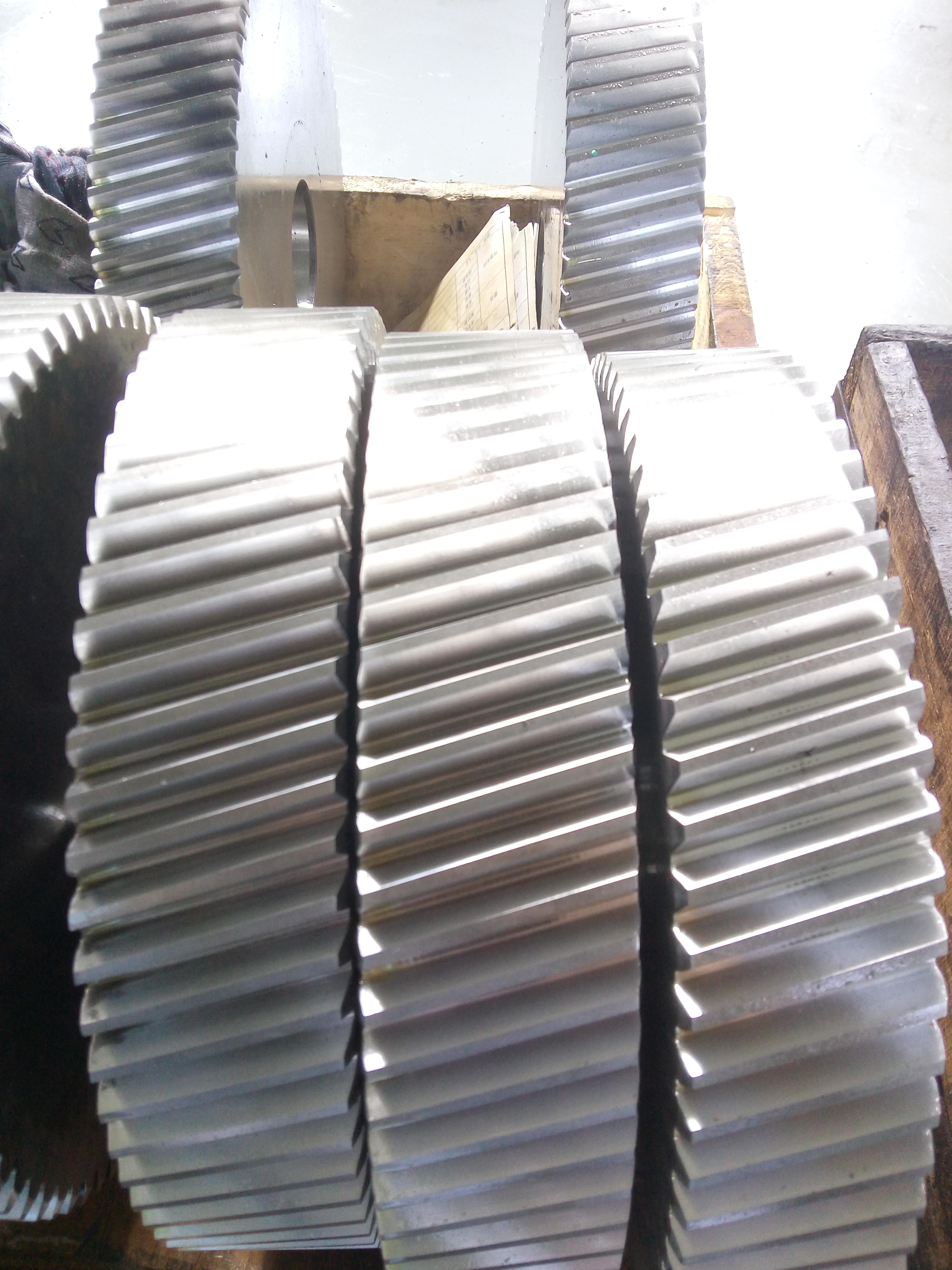

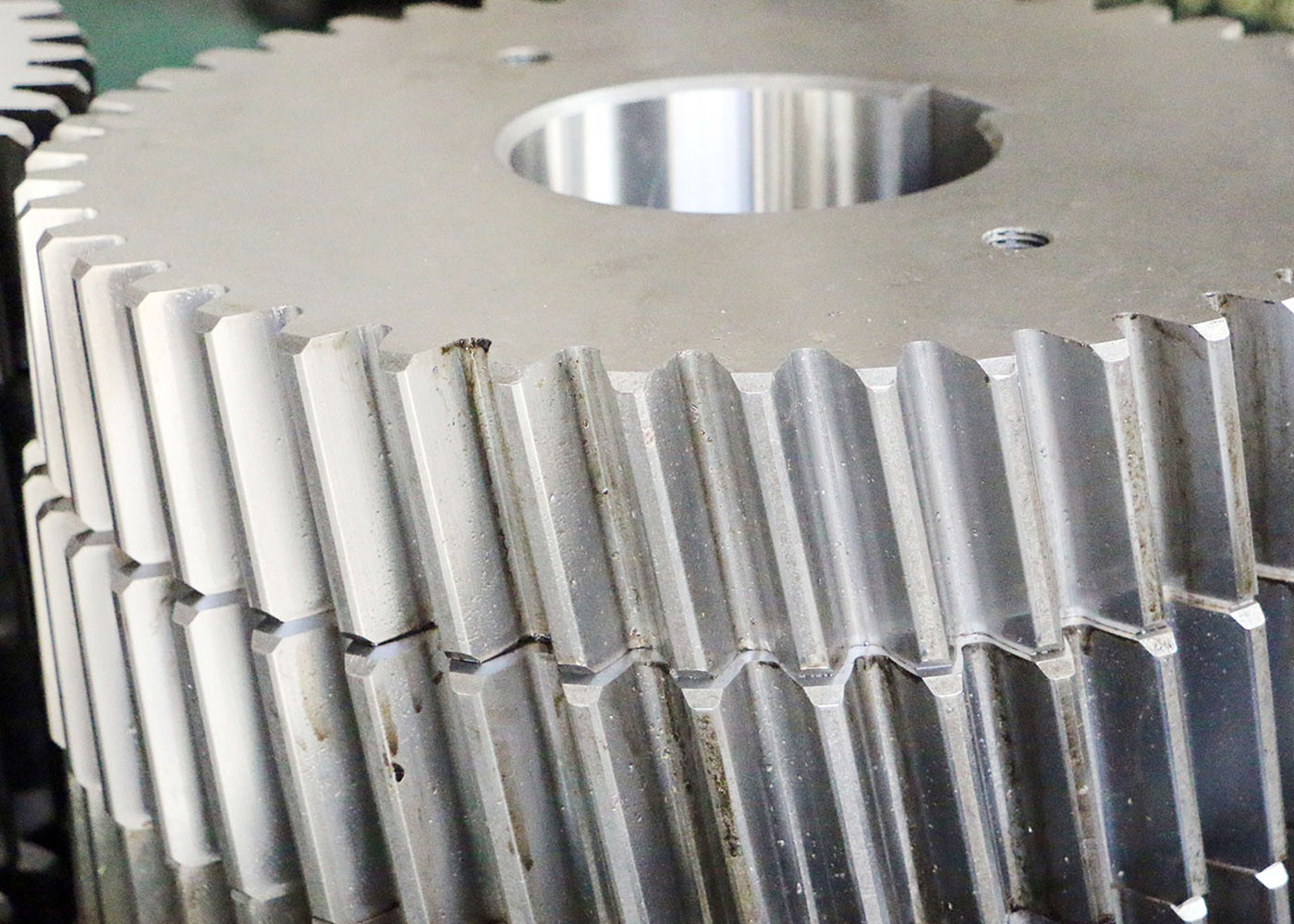

20CrMnTi स्टील एकल हेलिकल गियर के लिए शाफ्ट घुड़सवार गति कम करनेवाला
1) हेलिकल गियर का वर्णन
हेलिकल गियर एक प्रकार के बेलनाकार गियर हैं जिनमें तिरछा दांतों का निशान होता है।
स्पोर गियर की तुलना में, इनका संपर्क अनुपात अधिक होता है और यह शांत और कम कंपन में उत्कृष्ट होते हैं और बड़ी शक्ति प्रेषित करने में सक्षम होते हैं।
हेलिकल गियर की एक जोड़ी में हेलिक्स का एक ही कोण होता है लेकिन हेलिक्स का हाथ विपरीत होता है।
2) हेलिकल गियर की विशेषता
हेलिकल गियर अक्षीय धक्का बल उत्पन्न करते हैं। इसलिए, इस बल को अवशोषित करने के लिए धक्का असर का उपयोग करना वांछनीय है।
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर हॉबिंग/गियर स्लिमिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 4 |
| दांतों की संख्या (Z) | 52 |
| दबाव कोण (α) | 20° |
| लीड कोण | कस्टम |
| सटीकता का स्तर | ६-७ |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
