| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचजी22083102 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $80/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| टूथ नंबर: | 76 | हेलिक्स कोण: | 23° |
|---|---|---|---|
| दाब कोण: | 20° | दांत की चौड़ाई: | 80 मिमी |
| कठोरता: | 45-50 एचआरसी | सामग्री: | एआईएसआई 4140 |
| प्रमुखता देना: | 12 मॉड्यूल सिंगल हेलिक्स गियर्स,ट्रांसमिशन गियर्स 76 टूथ,12 मॉड्यूल सिंगल हेलिक्स ट्रांसमिशन गियर्स |
||

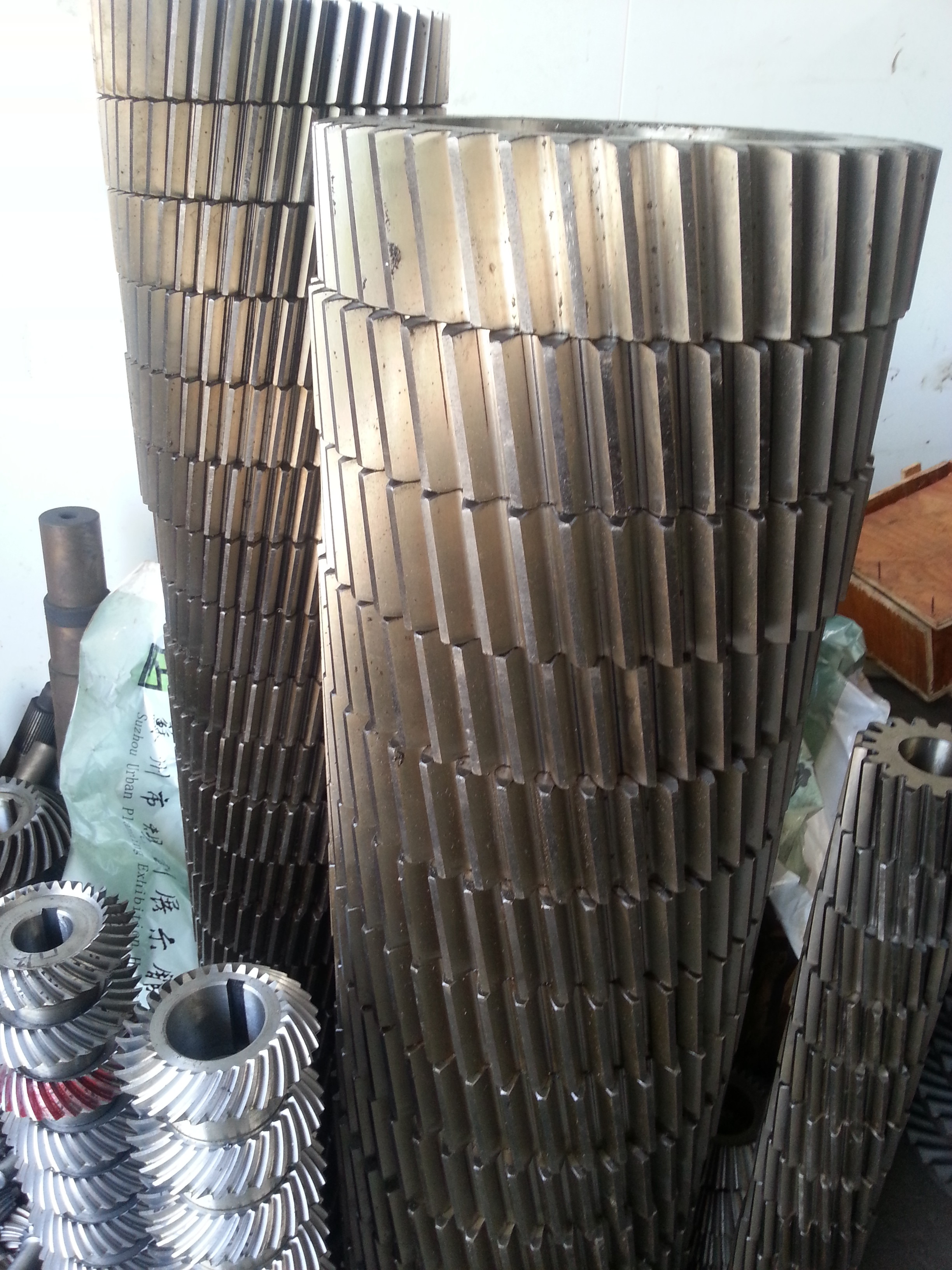

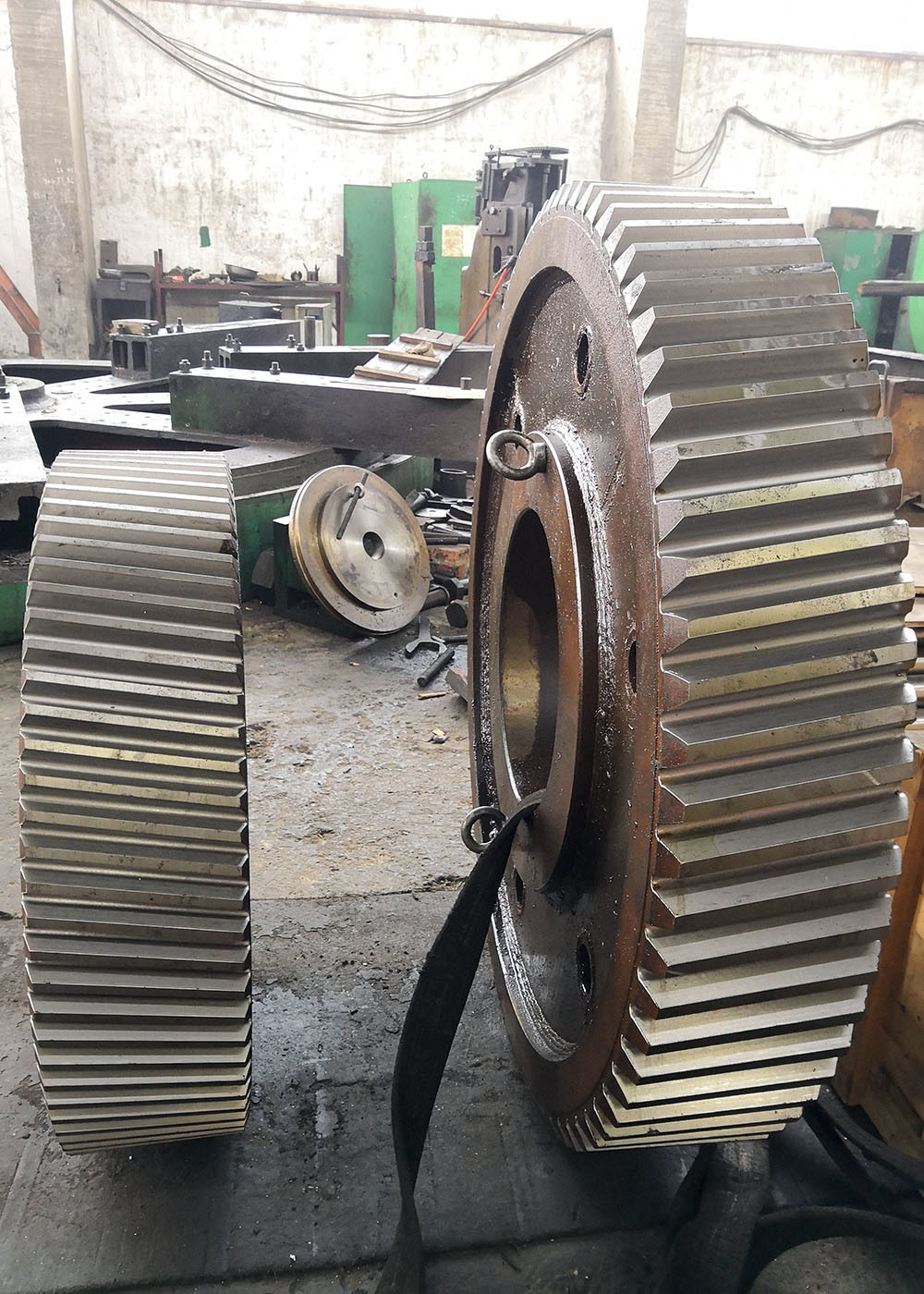

गियरबॉक्स के लिए फोर्जिंग स्टील 12 मॉड्यूल सिंगल हेलिक्स ट्रांसमिशन गियर
1) हेलिकल गियर की विशेषताएं
हेलिकल गियर हेलिकल दांतों के उपयोग के द्वारा समानांतर या लंबवत अक्षों के बीच ऊर्जा प्रेषित कर सकते हैं।
यह दांतों पर दबाव को धीरे-धीरे फैलाने के लिए बनाया गया है।
अपने दांतों के झुकाव के कारण, हेलिकल गियर अन्य गियरों की तुलना में चिकनी और शांत चलते हैं और भारी भार को कुशलतापूर्वक ले जाने में सक्षम होते हैं।
2) हेलिकल गियर के प्रकार
हेलिकल गियर दो दांत विन्यासों में उपलब्ध हैंः बाएं हाथ और दाएं हाथ।
हेलिकल गियर दो अक्षीय विन्यासों के माध्यम से ऊर्जा प्रसारित करते हैंः समानांतर और लंबवत।
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 12 |
| दांतों की संख्या (Z) | 76 |
| दबाव कोण (α) | 20° |
| लीड कोण | 23° |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
