| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | 200 सेट |
| मूल्य: | 300＄ |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| निर्माण: | गियर पीसना | दांतों की संख्या: | 16 |
|---|---|---|---|
| दांत की चौड़ाई: | 80 मिमी | टूथ प्रोफाइल: | पेचदार |
| प्रसंस्करण: | फोर्जिंग | गियर पीसना: | प्रोफाइल पीस |
| प्रमुखता देना: | उच्च प्रदर्शन एकल हेलिकल गियर,20 डिग्री सिंगल हेलिकल गियर |
||

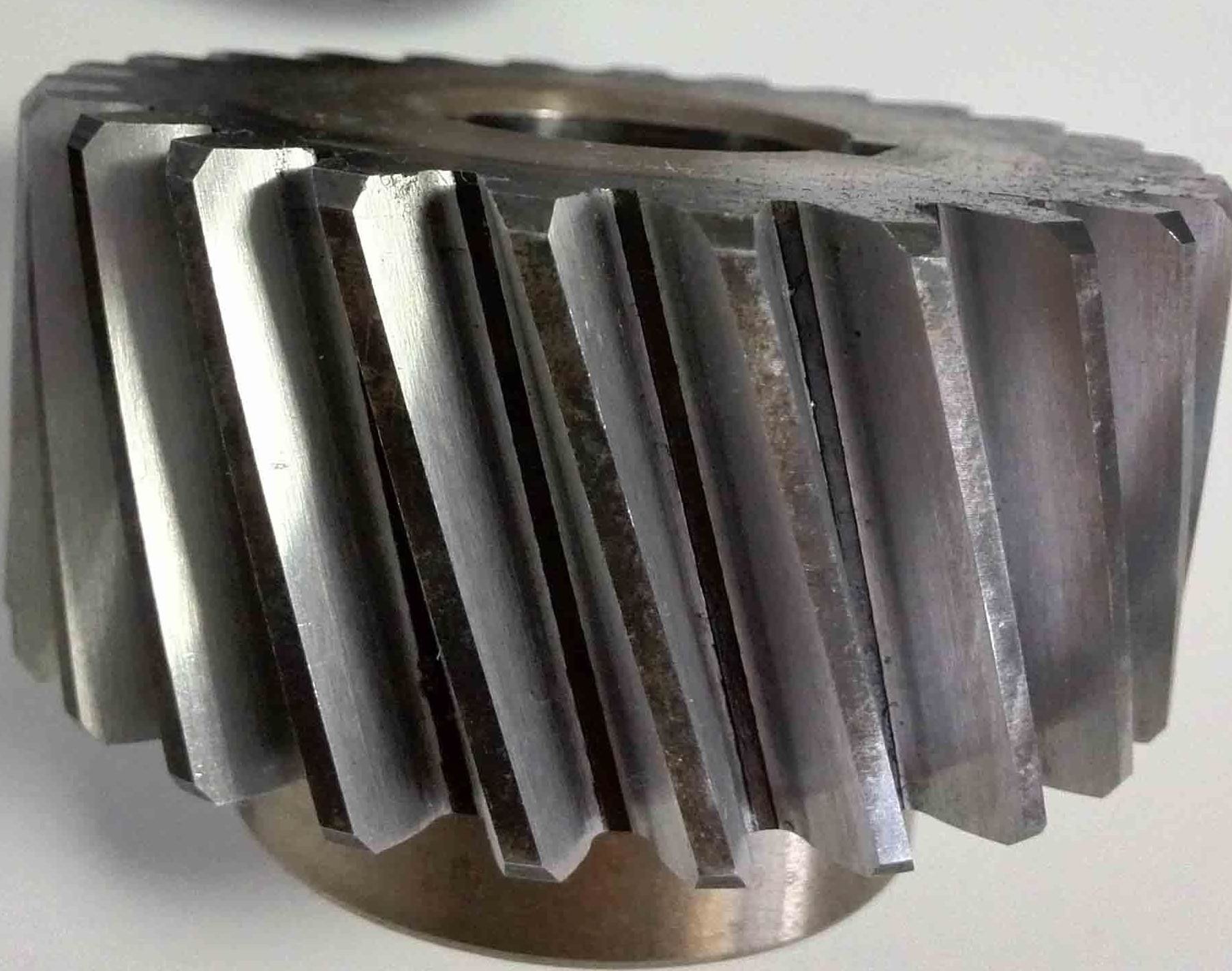

हेलिकल गियर का वर्णन
हेलिकल गियर एक प्रकार का गियर है जो अपने हेलिकल दांतों के माध्यम से बल के वितरण को अनुकूलित करता है,
और बड़े भारों का सामना करने में सक्षम हैं।
(2) हेलिकल गियर की विशेषताएं
a)जाली की प्रक्रिया के दौरान अक्षीय जोर उत्पन्न होगा।
b) भार कई दांतों पर वितरित किया जाता है, जिसके परिणामस्वरूप एक बड़ा संपर्क क्षेत्र होता है।
(ग) हेलिक्स कोण को आवश्यकता के अनुसार समायोजित किया जा सकता है (आमतौर पर 15 से 30 डिग्री के बीच) ।
हेलिकल गियर के फायदे
a)भार सहन करने की क्षमता समान आकार के सीधे गियर की तुलना में 20-30% अधिक है।
b) अधिक सेवा जीवनः समान रूप से वितरित भार स्थानीय पहनने और आंसू को कम करता है।
c) उच्च गति के संचालन के लिए उपयुक्त: अधिकतम रैखिक गति स्पर गियर की 1.5 गुना तक पहुंच सकती है।
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर होपिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 9 |
| दांतों की संख्या (Z) | 16 |
| दबाव कोण (α) | 20° |
| लीड कोण | 20° |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
