| Place of Origin: | CHINA |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| Accuracy: | ISO 8-9 Grade | प्रोफाइल प्रकार: | गाड़ी का उपकरण |
|---|---|---|---|
| Hardness: | 220-260 HB | गियर गर्मी उपचार: | बुझाना, टेम्परिंग, कार्बोराइजिंग |
| Material: | Steel, Carbon Steel | Helix Angle: | 22° |
| Gear Type: | Cylindrical Gear | ||
| प्रमुखता देना: | कार्बोराइज्ड सिंगल हेलिकल गियर,लंबे जीवनकाल के लिए एकल हेलिकल गियर |
||

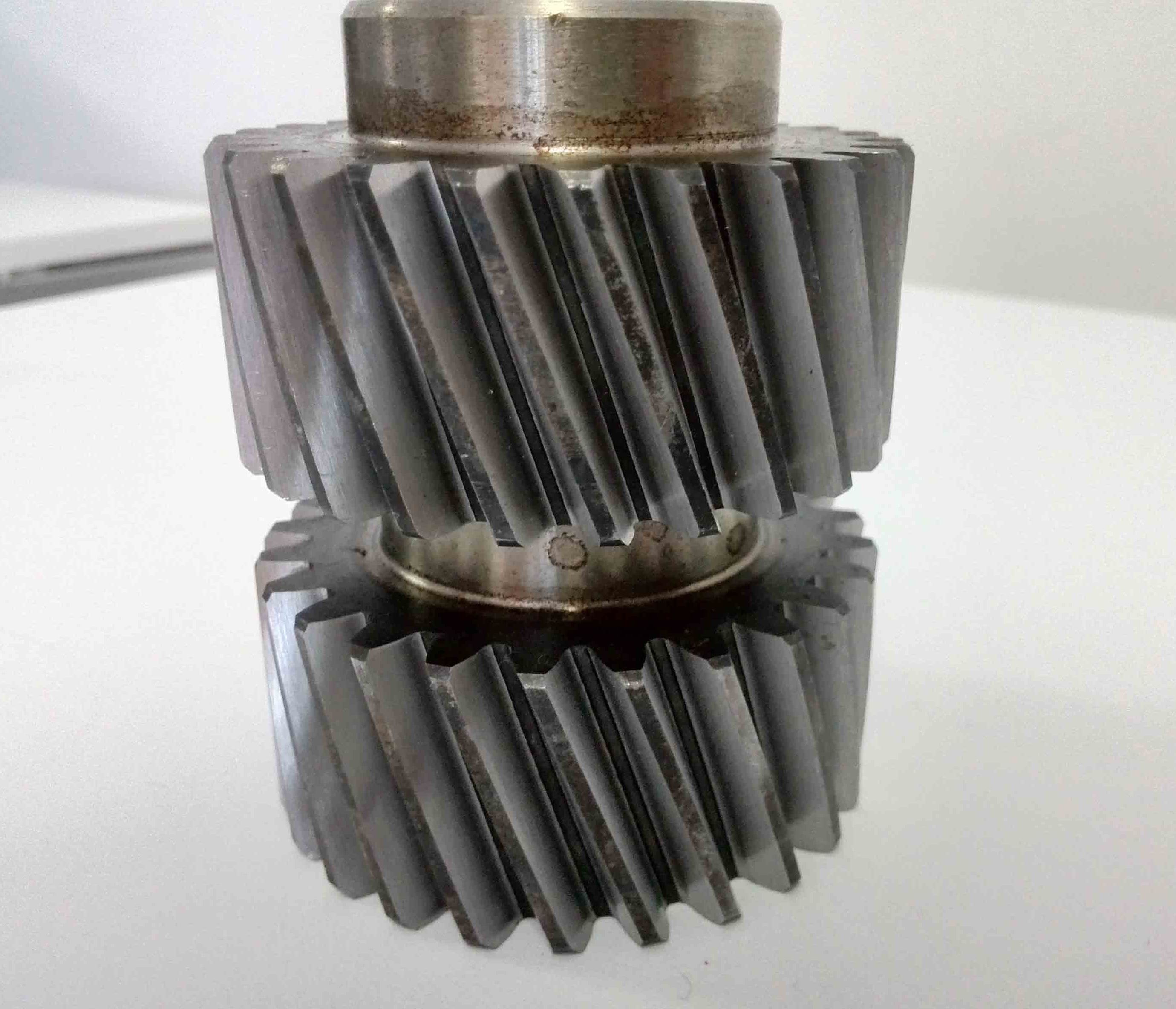

हेलिकल गियर का वर्णन
एक हेलिकल गियर एक प्रकार का गियर है जिसका दांत की दिशा अक्ष से एक निश्चित कोण (स्क्रू कोण) पर है।यह चिकनी जाली और मजबूत भार सहन क्षमता की विशेषताओं हैइसकी दांत प्रोफाइल एक हेलिकल लाइन में व्यवस्थित है, जो प्रगतिशील जाल को सक्षम करता है और ट्रांसमिशन सदमे और शोर को काफी कम करता है।
(2) हेलिकल गियर की विशेषताएं
a) सुचारू संचरण: हेलिकल गियर के क्रमिक जाल से कंपन और शोर में काफी कमी आती है, जिससे यह उच्च गति अनुप्रयोगों के लिए उपयुक्त हो जाता है।
b) उच्च भार सहन क्षमता: एक साथ जाली लगाने वाले दांतों की एक बड़ी संख्या के साथ, भार वितरण अधिक समान है, और जीवनकाल अधिक है।
c) एकाधिक स्थापना विधियाँः उच्च डिजाइन लचीलापन के साथ समानांतर अक्ष या क्रॉस अक्ष में व्यवस्थित किया जा सकता है।
d) ट्रांसमिशन दक्षताः आम तौर पर यह कम शक्ति हानि के साथ 98% से अधिक तक पहुंच सकती है।
(3) हेलिकल गियर के अनुप्रयोग
a) ऑटोमोबाइल गियरबॉक्स
b) औद्योगिक घटक
(ग) समुद्री प्रणोदन प्रणाली
(घ) विद्युत उत्पादन उपकरण संचरण यंत्र
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर होपिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 9 |
| दांतों की संख्या (Z) | 56 |
| दबाव कोण (α) | 20° |
| लीड कोण | 20° |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
