| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | HG23032502 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $80/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े / महीना |
| परिशिष्ट गुणांक: | 1.0 | निकासी गुणांक: | 0.25 |
|---|---|---|---|
| गुणांक पट्टिका: | 0.3 | गियर दांत का खुरदरापन: | रा0.8~रा1.6 |
| मापांक: | 7 | गुणवत्ता ग्रेड: | आईएसओ 6-7 ग्रेड |
| प्रमुखता देना: | स्टील ग्राइंडिंग सिंगल हेलिकल गियर,17CrNiMo6 सिंगल हेलिकल गियर,आईएसओ 6 ग्रेड सिंगल हेलिकल गियर |
||

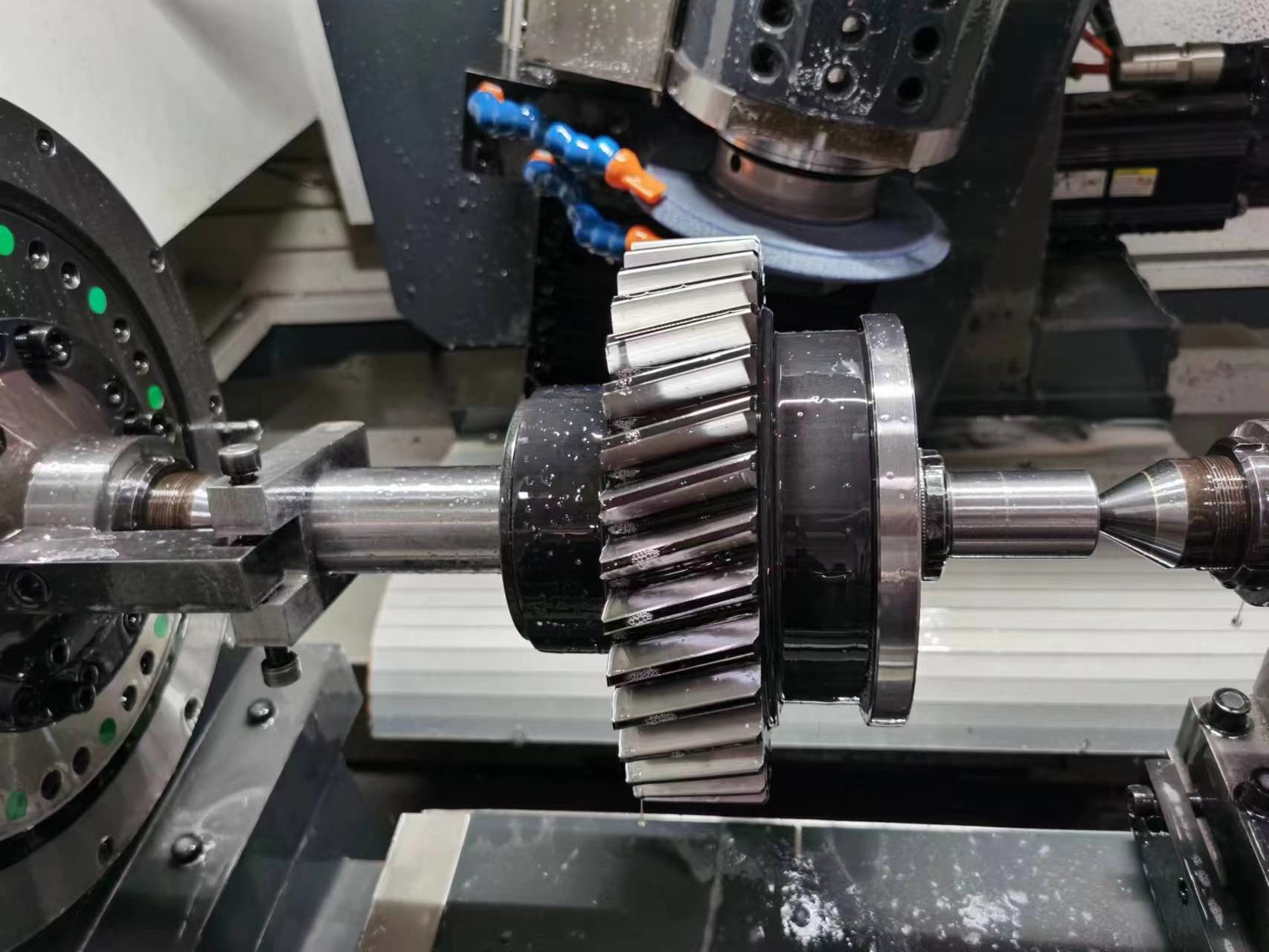

हाई स्पीड ट्रेन ट्रांसमिशन गियर 17CrNiMo6 स्टील गियर ग्राइंडिंग हेलिकल गियर
1) सामान्य मॉड्यूल 7
2) मॉड्यूलर 7.2469
3) परिपत्र पिच 22.76691 मिमी
4) चेहरे की चौड़ाई: 50 मिमी
5) दबाव कोणः 20°
6) स्पैन माप दांत संख्या 4
7) Wk 75.141~74.877
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 7 |
| दांतों की संख्या (Z) | 26 |
| दबाव कोण (α) | 20° |
| लीड कोण | 15° |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
