| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचजी 22112201 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $150/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| सामग्री: | 1045 | ताप उपचार: | शमन और तड़का |
|---|---|---|---|
| कठोरता: | 220-260 एचबी | मापांक: | 10 |
| चेहरा की चौड़ाई: | 80 | हेलिक्स कोण: | 12° |
| दाब कोण: | 20° | ||
| प्रमुखता देना: | सिंगल हॉबिंग हेलिकल गियर,10 मॉड्यूल सिंगल हेलिकल गियर,सिंगल हेलिकल गियर 1045 स्टील |
||

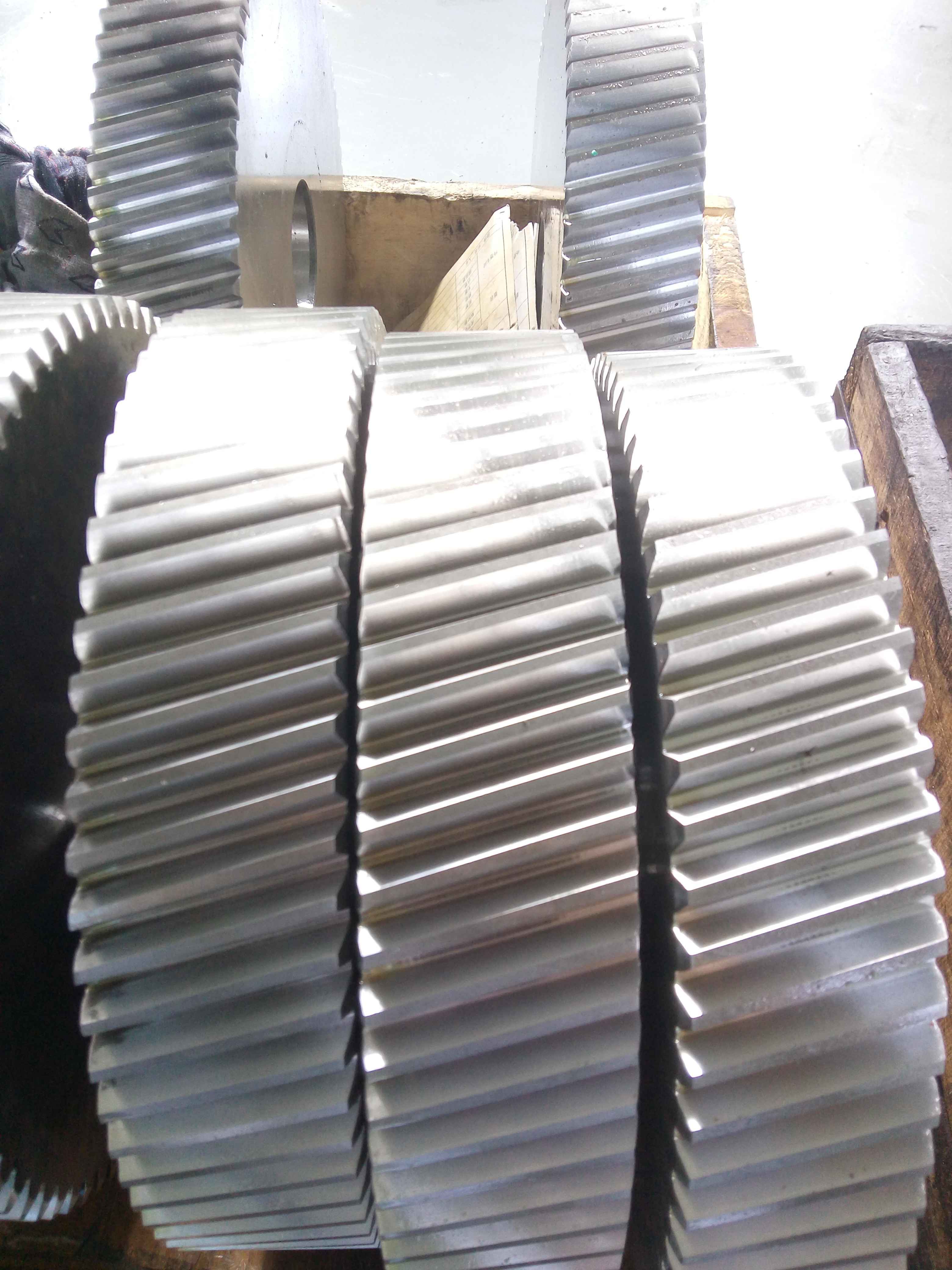

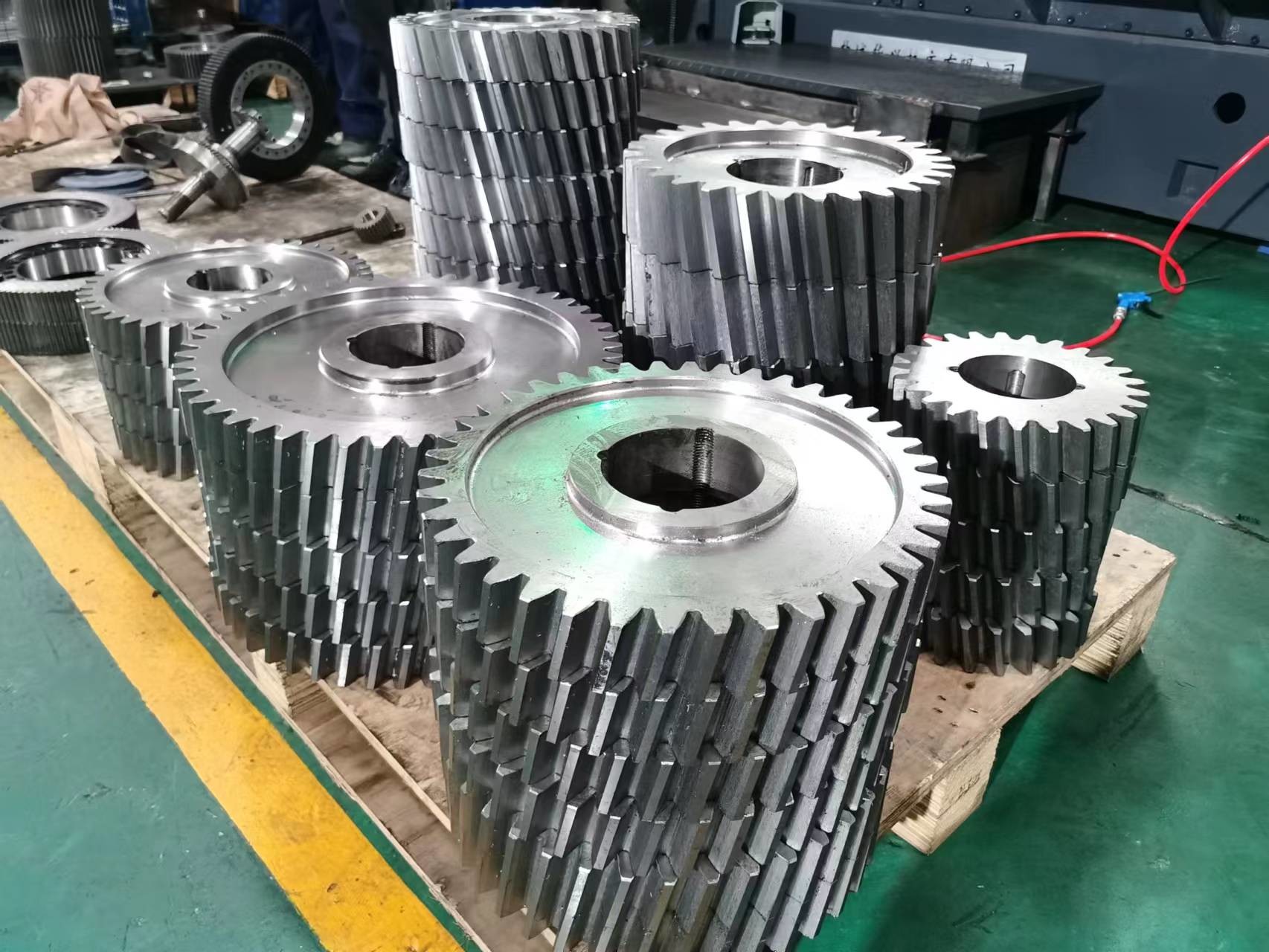

10 मॉड्यूल 1045 स्टील सिंगल गियर हॉबिंग हेलिकल गियर हेलिक्स 12°
1) हेलिकल गियर का वर्णन
हेलिक्स गियर की तुलना में हेलिक्स कोण के साथ हेलिक्स गियर।
हेलिकल गियर बाएं या दाएं हाथ की दिशा में हो सकता है।
मानक दबाव कोण 20° है, कुछ पुराने डिजाइन गियर भी 14.5° का उपयोग करते हैं
हेलिक्स गियर जब गियर काम करते हैं तो अक्ष बल उत्पन्न करते हैं, जब हेलिक्स कोण बढ़ता है तो अक्ष बल बड़ा हो जाता है।
2) हेलिकल गियर के मुख्य तकनीकी डेटा
a) सामान्य व्यास पिच हेलिकल गियर दांतों पर सामान्य सतह में व्यास पिच है।
(ख) हेलिकल गियर का व्यास गियर के समान होता है।
यह दांतों की संख्या और व्यास का अनुपात है।
(ग) सामान्य परिपत्र पिच सामान्य दिशा में पिच व्यास सतह में आसन्न दांतों के समान बिंदुओं के बीच की दूरी है।
घ) गोलाकार पिच का वर्णन स्पर गियर के साथ समान है।
आसन्न गियर दांतों पर समान बिंदुओं के बीच की दूरी।
(ई) अक्षीय पिच भी समीप दांतों पर एक ही बिंदुओं के बीच की दूरी है जो पिच सतह की अक्षीय दिशा पर मापा जाता है।
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर होपिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| लीड कोण | 15° |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 220-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
