| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचजी22082607 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $150/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| सामग्री: | एआईएसआई 4140 | ताप उपचार: | इंडक्शन हार्डेनिग |
|---|---|---|---|
| निर्माण: | गियर ग्राउंड | मापांक: | 8 |
| चेहरा की चौड़ाई: | 55 | हेलिक्स कोण: | 15° |
| प्रमुखता देना: | 8 मॉड्यूल सिंगल हेलिकल गियर,8 मॉड्यूल हेलिकल कट गियर्स,आईएसओ 7 हेलिकल कट गियर्स; |
||

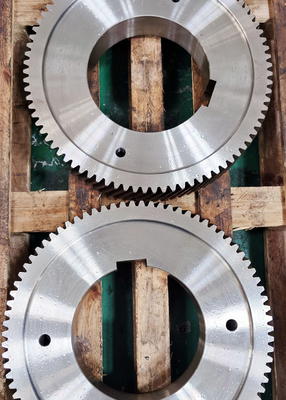

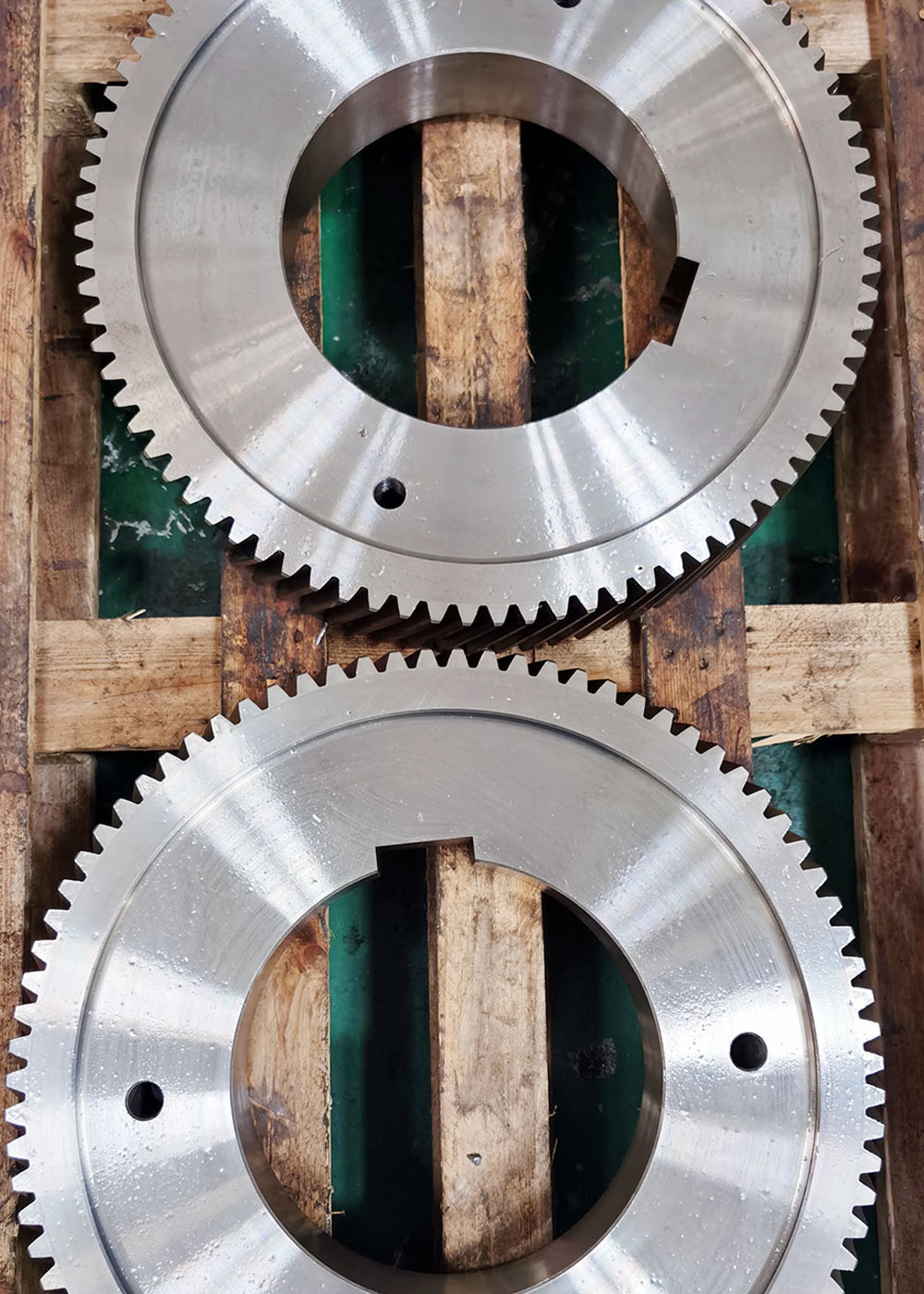

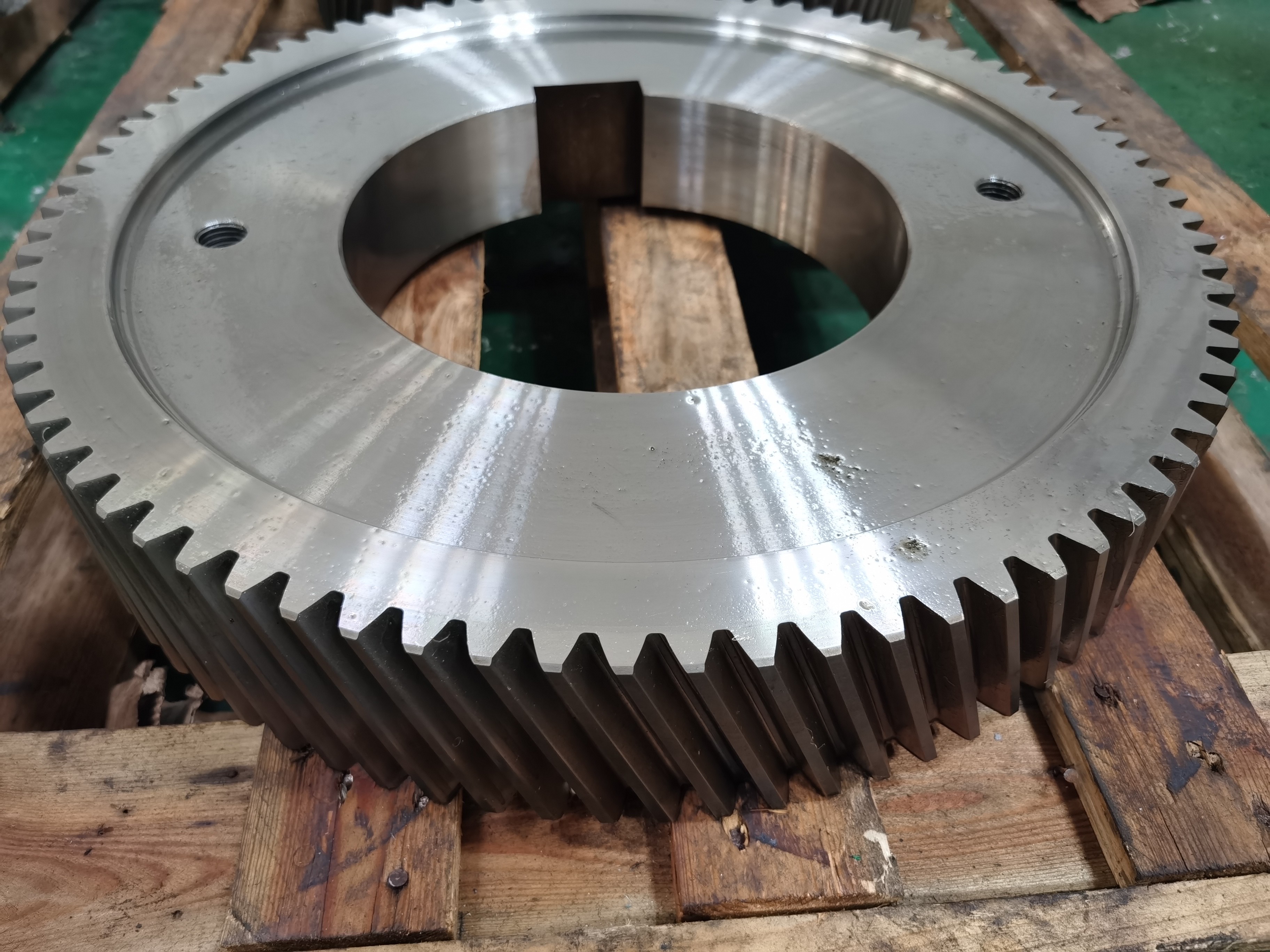

गियरबॉक्स के लिए कस्टम मेड ट्रांसमिशन गियर 8 मॉड्यूल सिंगल हेलिक्स गियर
1) हेलिकल गियर का वर्णन
हेलिकल गियर स्पर गियर का एक बेहतर संस्करण है।
इस गियर के दांत एक कोण पर झुके होते हैं जिसे हेलिक्स कोण कहा जाता है।
यह झुकाव एक दिशा में अक्षीय जोर लेने में मदद करता है, दांतों की लंबाई के रूप में संपर्क क्षेत्र में सुधार
समान चौड़ाई के स्पर गियर की तुलना में हेलिकल गियर में अधिक है।
2) हेलिकल गियर के मुख्य तकनीकी डेटा
a) गोलाकार पिच का वर्णन स्पर गियर के साथ समान है।
आसन्न गियर दांतों पर समान बिंदुओं के बीच की दूरी।
(ख) सामान्य परिपत्र पिच सामान्य दिशा में पिच व्यास सतह में आसन्न दांतों के समान बिंदुओं के बीच की दूरी है।
(ग) हेलिकल गियर का व्यास गियर के समान होता है।
यह दांतों की संख्या और व्यास का अनुपात है।
d) सामान्य व्यास पिच हेलिकल गियर दांतों पर सामान्य सतह में व्यास पिच है।
(ई) अक्षीय पिच भी समीप दांतों पर एक ही बिंदुओं के बीच की दूरी है जो पिच सतह की अक्षीय दिशा पर मापा जाता है।
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर हॉबिंग और गियर ग्राइंडिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 8 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| लीड कोण | 15° |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
