| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | GS2022082106 |
| न्यूनतम आदेश मात्रा: | 5 पीसीएस |
| मूल्य: | $2/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| डी पी: | 12.7 | गियर प्रकार: | बेलनाकार गियर |
|---|---|---|---|
| हेलिक्स कोण: | 15° | सामग्री: | 20CrMnTi |
| दाब कोण: | 20° | भीतरी व्यास: | 85 एमएम |
| प्रमुखता देना: | 20CrMnTi स्टील राइट हैंड हेलिक्स गियर,2 मॉड्यूल स्क्रू गियर,राइट हैंड हेलिक्स गियर 2 मॉड्यूल: |
||

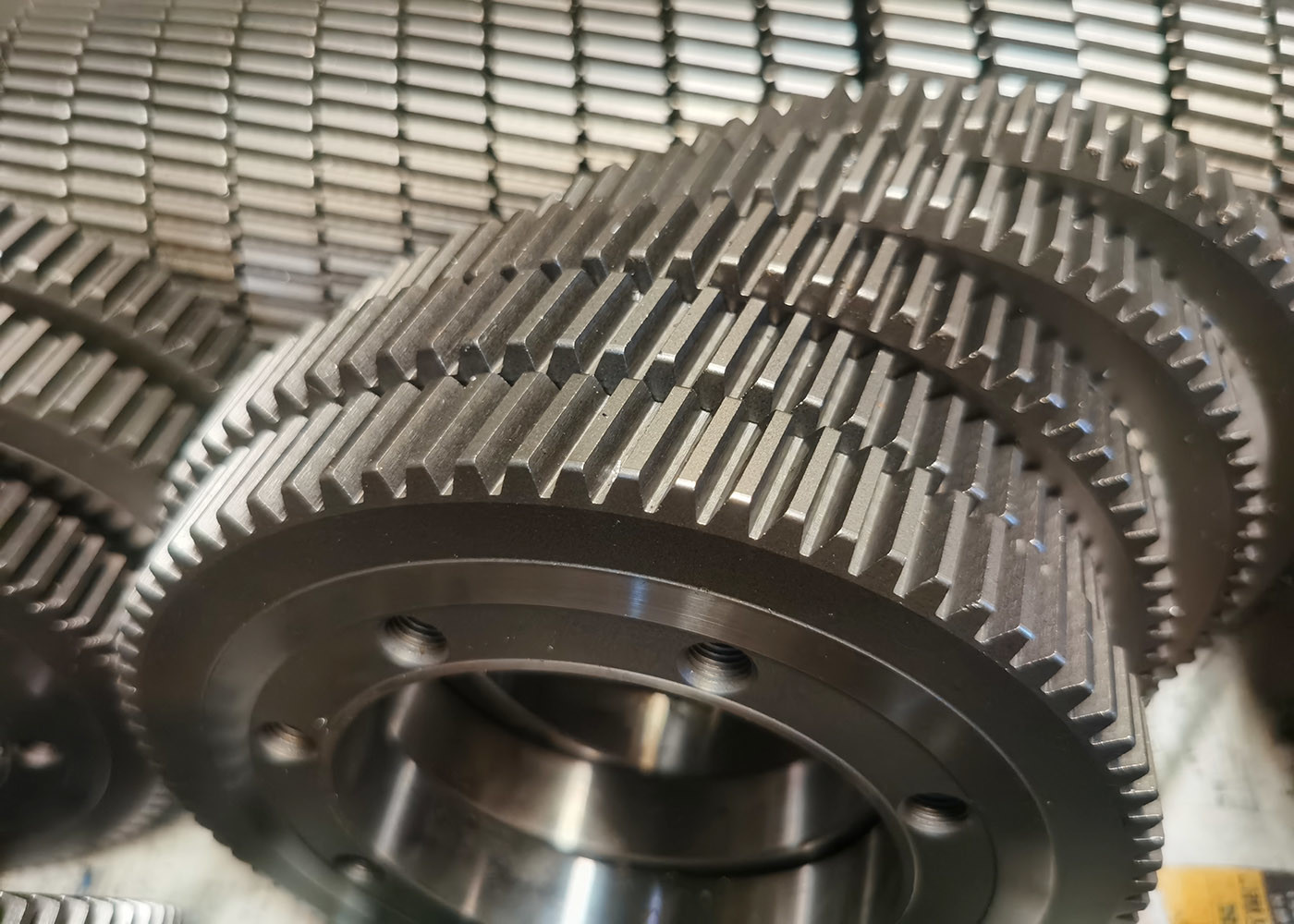

2 मॉड्यूल 20CrMnTi स्टील दाहिने हाथ का गियर पीसने की गति घटकों के लिए स्क्रॉल गियर
1) हेलिकल गियर का वर्णन
हेलिकल गियर में विशेष दांत होते हैं जो शाफ्ट के एक विशेष कोण पर रखे जाते हैं।
इससे अधिक कार्य के दौरान एक दांत के संपर्क में होने से, गियर को अधिक भार सहन करने में सक्षम बनाता है।
यह विन्यास हेलिकल गियर को स्पर गियर की तुलना में अधिक शांत और चिकनी प्रदर्शन करने की अनुमति देता है क्योंकि दांतों के बीच भार का वितरण।
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| सामग्री | 20CrMnTi |
| उत्पादन | गियर हॉबिंग |

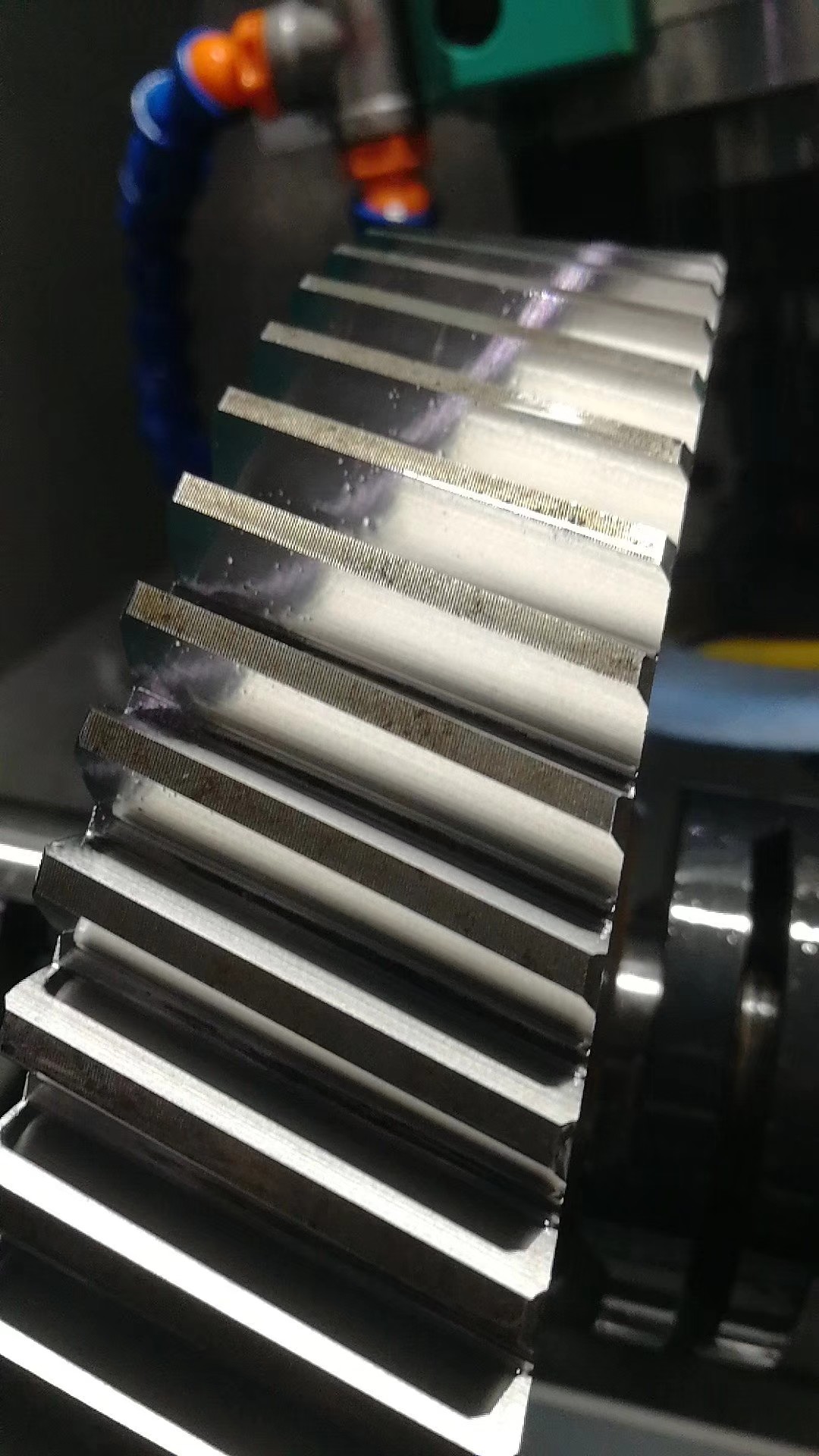

| दांत पीसना | √ |
| मॉड्यूल (M) | 2 |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| लीड कोण | 20° |
| सटीकता का स्तर | आईएसओ 7 ग्रेड/एजीएमए 11 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
