| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचजी220806004 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $80/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| टूथ नंबर: | 52 | पेचदार कोण: | 23° |
|---|---|---|---|
| आवाज़ का उतार-चढ़ाव: | 21.991 मिमी | कठोरता: | 52 एचआरसी |
| सामग्री: | एसएई 4340 | ताप उपचार: | प्रेरण कठोर |
| प्रमुखता देना: | SAE 4340 सिंगल हेलिकल गियर,SAE 4340 स्टील हेलिकल गियर,माइनिंग इक्विपमेंट के लिए सिंगल हेलिकल गियर |
||

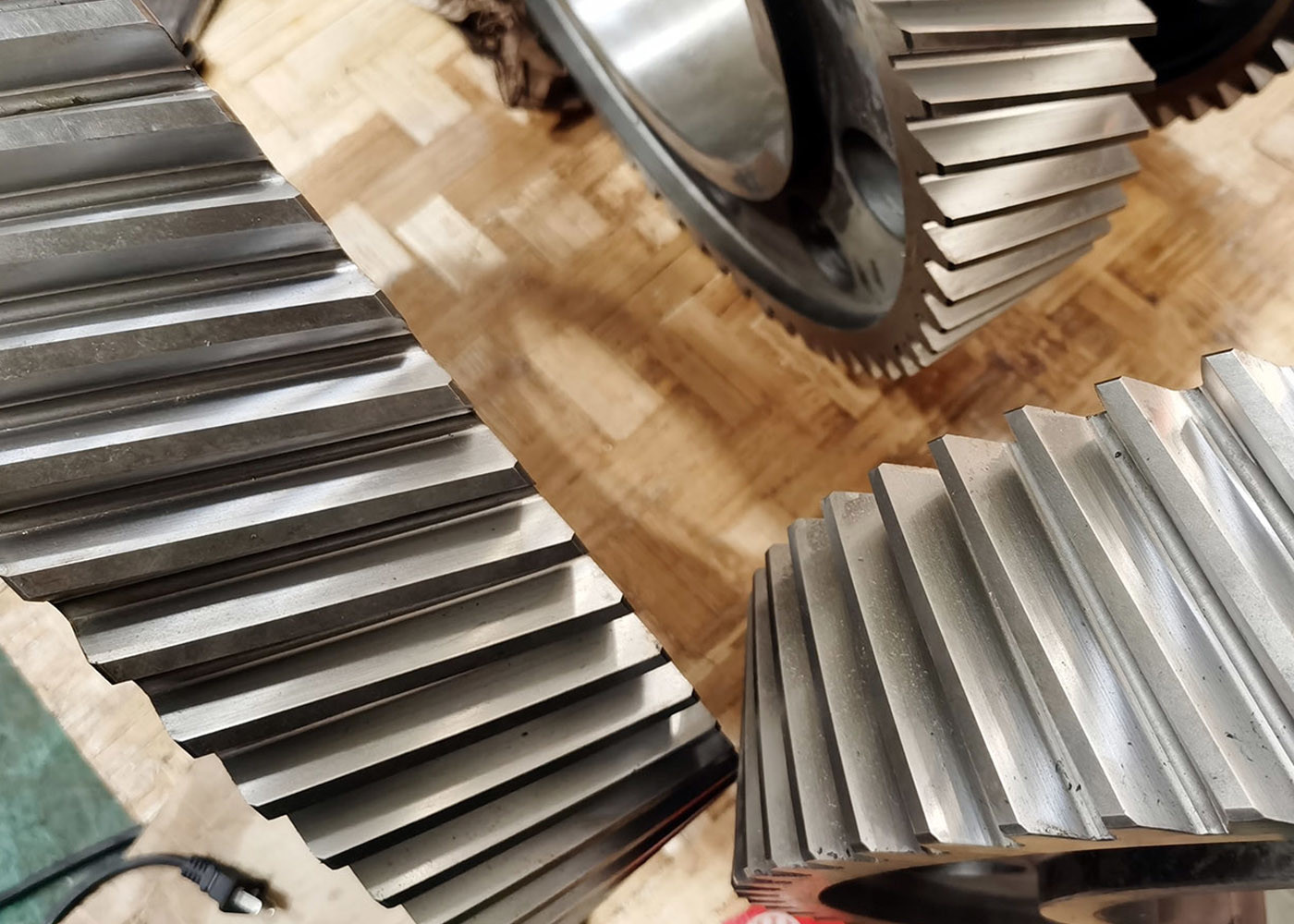

खनन उपकरण के लिए अनुकूलित ट्रांसमिशन गियर SAE 4340 हेलिकल गियर
1) हेलिकल गियर की विशेषताएं
एक तिरछा दांत निशान हेलिकल प्रकार के गियर की महत्वपूर्ण विशेषताओं में से एक है।
अन्य गियरों की तुलना में जैसे कि स्पर या वर्म, हेलिकल में अधिक संपर्क सतह होती है जिससे बेहतर टोक़ हस्तांतरण संभव होता है।
उसी समय, हेलिक्स हाथ विपरीत है। गति को कम करने और टोक़ बढ़ाने के लिए हेलिकल गियरबॉक्स का व्यापक रूप से उपयोग किया जाता है।
2) हेलिकल गियर के फायदे
(क) लंबे जीवन की गारंटी कई वर्षों तक इष्टतम प्रदर्शन सुनिश्चित करता है।
(ख) भार के समान वितरण के कारण गियर के दांतों को न्यूनतम क्षति।
(ग) गियर हॉबिंग विधि का उपयोग करके गियर निर्माताओं द्वारा आसानी से बनाया जा सकता है।
3) हेलिकल गियर के अनुप्रयोग
क) कपड़ा उद्योग
ख) उर्वरक उद्योग
क) कन्वेयर
घ) लिफ्ट
ई) रोलिंग मिल
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 7 |
| दांतों की संख्या (Z) | 52 |
| दबाव कोण (α) | 20° |
| लीड कोण | 23° |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
