| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचजी220806002 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $80/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| टूथ नंबर: | 68 | हेलिक्स कोण: | 20° |
|---|---|---|---|
| दाब कोण: | 20° | कुल ऊंचाई: | 85 एमएम |
| कठोरता: | 58-62 एचआरसी | सामग्री: | एआईएसआई 4140 |
| प्रमुखता देना: | 42CrMo पिनियन हेलिकल गियर्स,AISI 4140 पिनियन हेलिकल गियर,हेलिक्स गियर 7 मॉड्यूल |
||

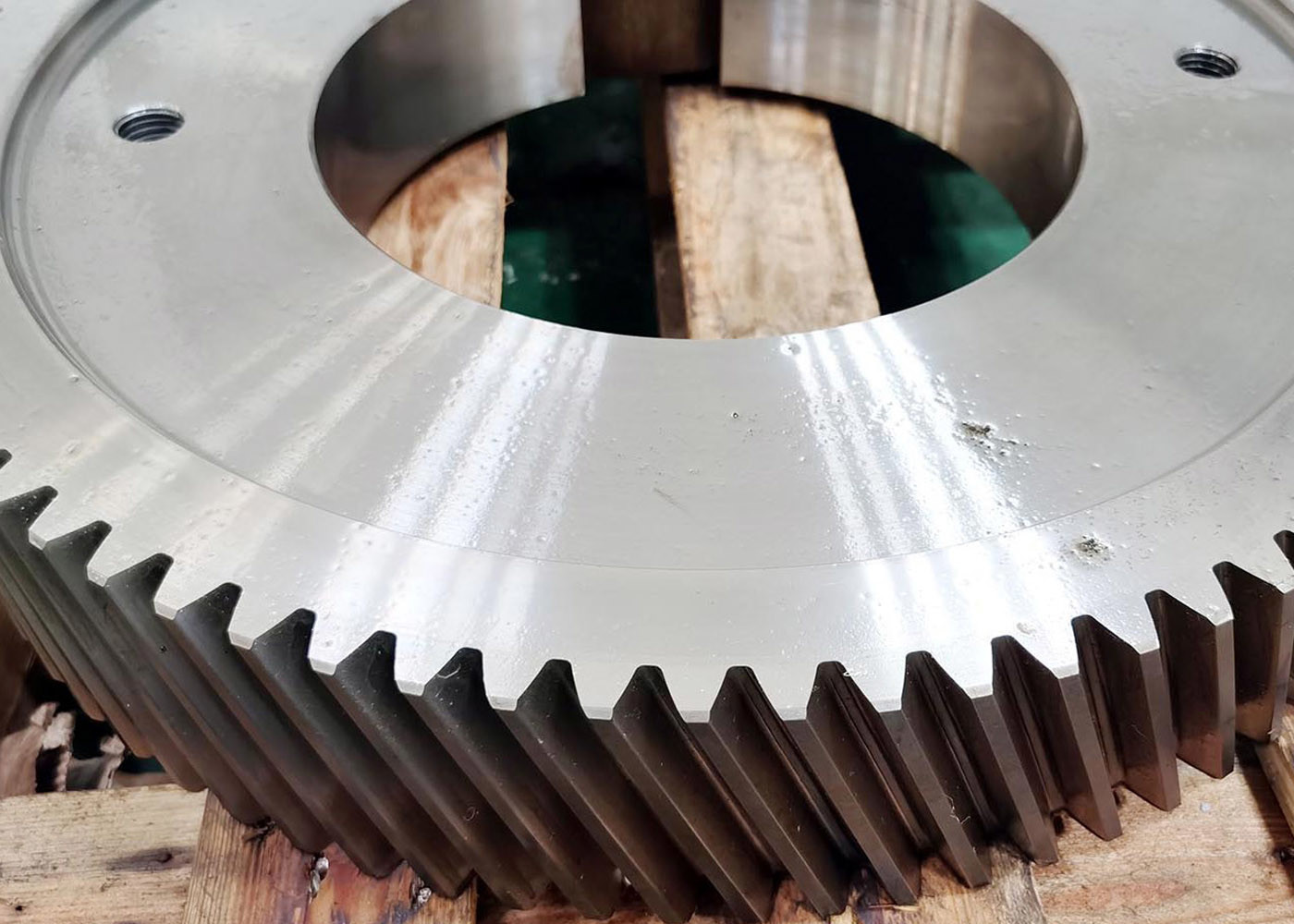

AISI 4140 42CrMo स्टील 7 मॉड्यूल इंडस्ट्रियल गियरबॉक्स के लिए हेलिकल गियर
1)हेलिकल गियर का वर्णन
हेलिकल गियर्स का निर्माण कटरों द्वारा किया जाता है जो एक कोण का उत्पादन करते हैं जिससे एक साथ कई दांतों को जाल बनाने की अनुमति मिलती है।
2) हेलिकल गियर की विशेषताएं
जाली दांतों के स्लाइडिंग संपर्क के रूप में, अधिक भार-वाहक क्षमता और शांतता के साथ हेलिकल गियर
और सुचारू संचालन।
3) हेलिकल गियर के माउंटिंग विनिर्देश
(क) कुंजी मार्ग की स्थापना
b) सेट स्क्रू
c) नाब क्लैंपिंग स्क्रू
(घ) विभाजित
(e) सरल बोरिंग
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 7 |
| दांतों की संख्या (Z) | 68 |
| दबाव कोण (α) | 20° |
| लीड कोण | 20° |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
