| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचजी220806001 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $30/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| सामग्री: | 20crnimo | टूथ नंबर: | 56 |
|---|---|---|---|
| आवाज़ का उतार-चढ़ाव: | 12.566 | पिच का व्यास: | 224 मिमी |
| कुल ऊंचाई: | 75 मिमी | कठोरता: | 58-62 एचआरसी |
| प्रमुखता देना: | सिंगल हेलिकल गियर 4 मॉड्यूल,20CrNiMoA हेलिक्स गियर,AISI 8620 सिंगल हेलिकल गियर |
||

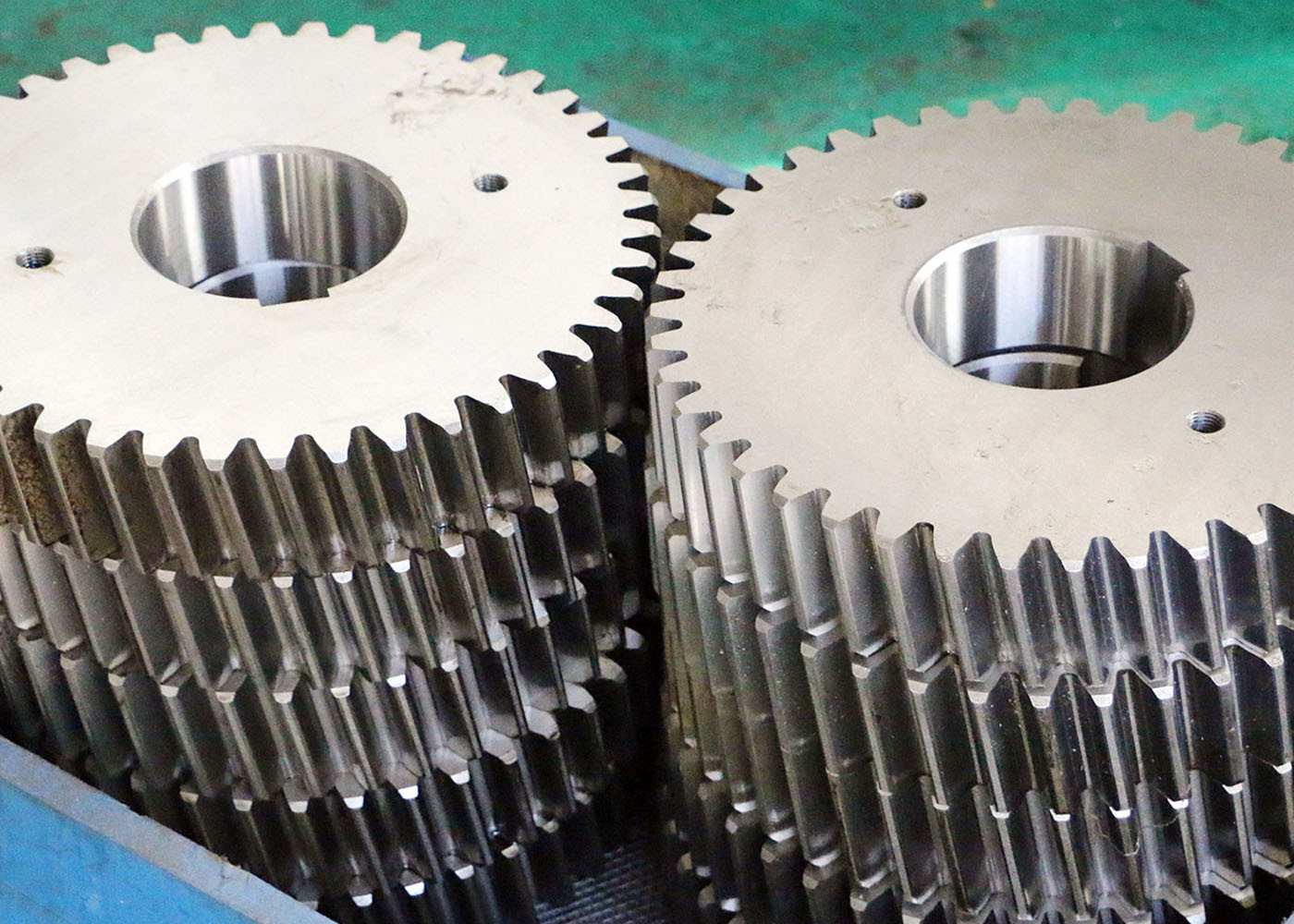

AISI 8620 20CrNiMoA स्टील 4 मॉड्यूल स्पीड रिड्यूसर के लिए हेलिकल गियर
1)हेलिकल गियर का वर्णन
हेलिकल गियर बेलनाकार गियर होते हैं जिनमें दांत होते हैं जो गियर व्हील के घूर्णन अक्ष के कोण पर होते हैं।
2) हेलिकल गियर की विशेषताएं
हेलिकल गियर ट्रांसफर लोड स्पुर गियर की तुलना में अधिक सॉफ्टली होता है।
हेलिकल गियर की तुलना में अधिक लोड क्षमता, अधिक शांत चलने और उच्च गति क्षमता के साथ काम कर सकते हैं स्पर गियर के साथ।
3) हेलिकल गियर के मुख्य तकनीकी डेटा
दबाव कोणः दबाव कोण दांत ड्राइव कार्रवाई का कोण है, या फ्रॉस की रेखा के बीच कोण
जाल के दांतों और जाल के बिंदु पर पिच सर्कल के स्पर्श के बीच।
सामान्य दबाव कोण 14.5° या 20° होते हैं
हेलिक्स कोणः हेलिक्स कोण वह कोण है जिस पर गियर दांत धुरी के सापेक्ष संरेखित होते हैं।
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 4 |
| दांतों की संख्या (Z) | 56 |
| दबाव कोण (α) | 20° |
| लीड कोण | 15° |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
