| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचजी22080201 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $150/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| सामग्री: | 40CrNiMoA | ताप उपचार: | carburizing |
|---|---|---|---|
| निर्माण प्रक्रिया: | गियर दांत पीसना | टिप व्यास: | 1200 एमएम |
| प्रोफाइल प्रकार: | पेचदार गियर | इंडर -व्यास: | 850 मिमी |
| प्रमुखता देना: | कस्टम गियर पीस सिंगल हेलीकल गियर,गियर रेड्यूसर बाएं हाथ पेचदार गियर,गियर रेड्यूसर के लिए सिंगल हेलीकल गियर |
||

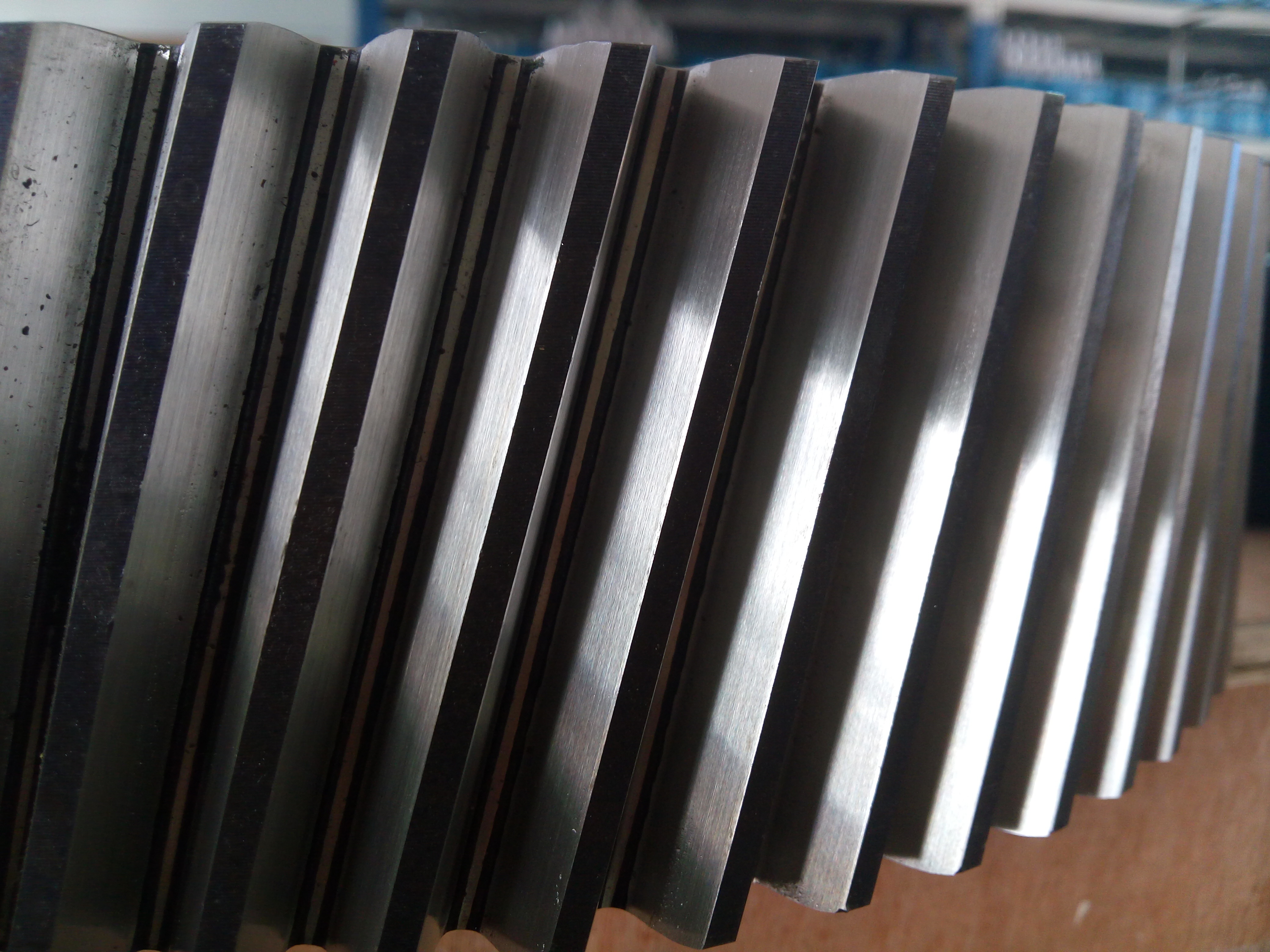

कस्टम मेड गियर ग्राइंडिंग गियर रिड्यूसर के लिए बाएं हाथ के हेल्शियल गियर
1) हेलिकल गियर का वर्णन
हेल्शियल गियर हेलिकॉइड दांतों के साथ एक बेलनाकार आकार का गियर है। हेल्शियल गियर स्पर से अधिक भार सहन कर सकता है
कम शोर के साथ काम करें।
दांत गियर अक्ष के लिए तिरछे मोड़ पर हैं।
2) हेलिकल गियर की विशेषताएं
हेलिकल गियर हेलिक्स के आकार के कारण अक्षीय जोर बल के साथ
3) हेलिकल गियर की गियर क्वालिटी
हेलिकल गियर की सटीकता गियर दांतों को पीसने के बाद आईएसओ 5-6 ग्रेड तक पहुंच सकती है।
4) हेलिकल गियर के अनुप्रयोग
ट्रांसमिशन के घटक, ऑटोमोबाइल, स्पीड रिड्यूसर
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर हॉबिंग और गियर ग्राइंडिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| लीड कोण | कस्टम |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
