| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचजी220806003 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | $80/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| टूथ नंबर: | 76 | हेलिक्स कोण: | 25° |
|---|---|---|---|
| कुल ऊंचाई: | 122 मिमी | कठोरता: | 50-55 एचआरसी |
| सामग्री: | एससीएम 440 | ताप उपचार: | प्रेरण कठोर |
| प्रमुखता देना: | 10 मॉड्यूल सिंगल हेलिकल गियर,42CrMo स्टील हेलिकल गियर्स,SCM 440 सिंगल हेलिकल गियर |
||

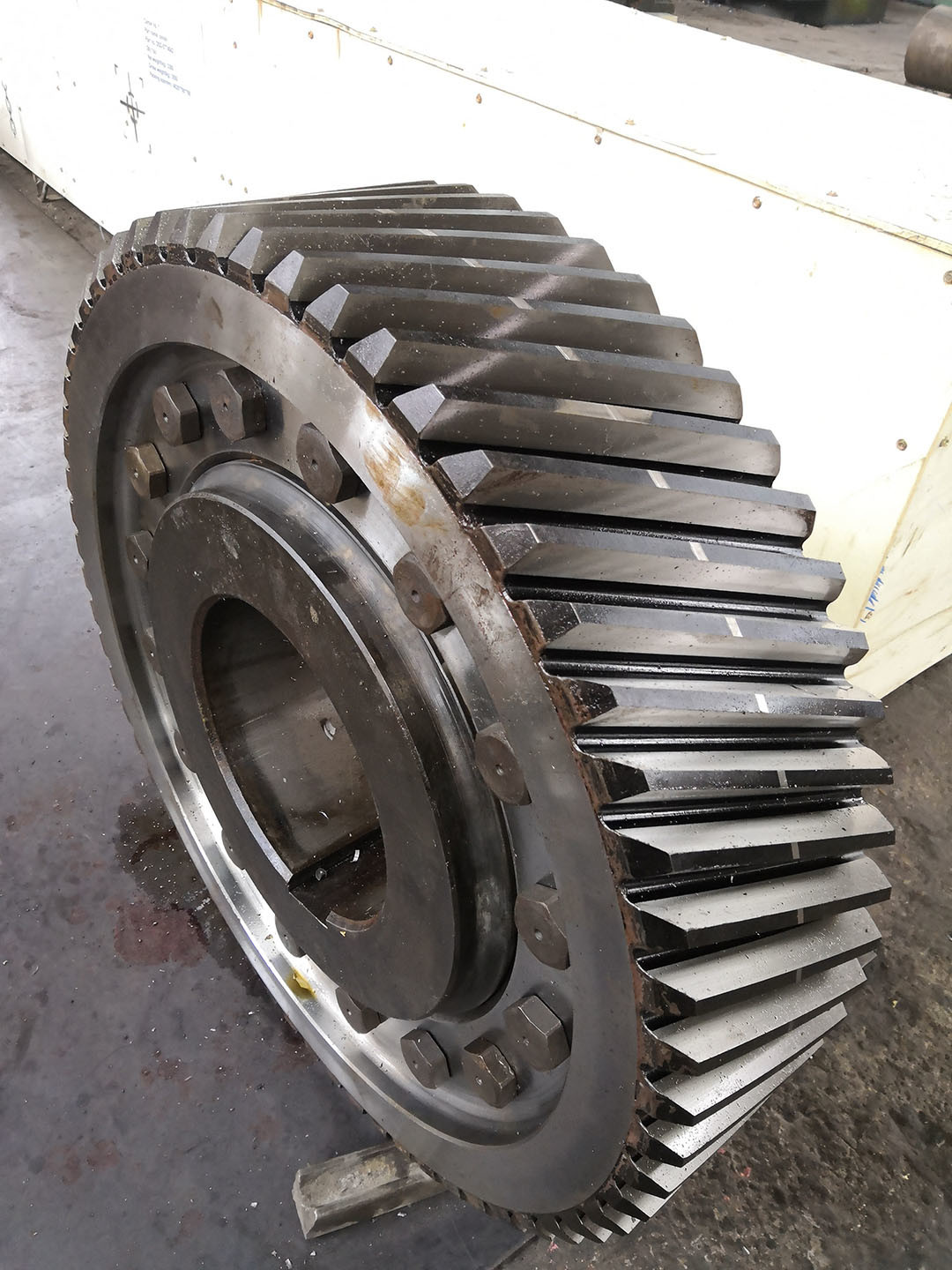

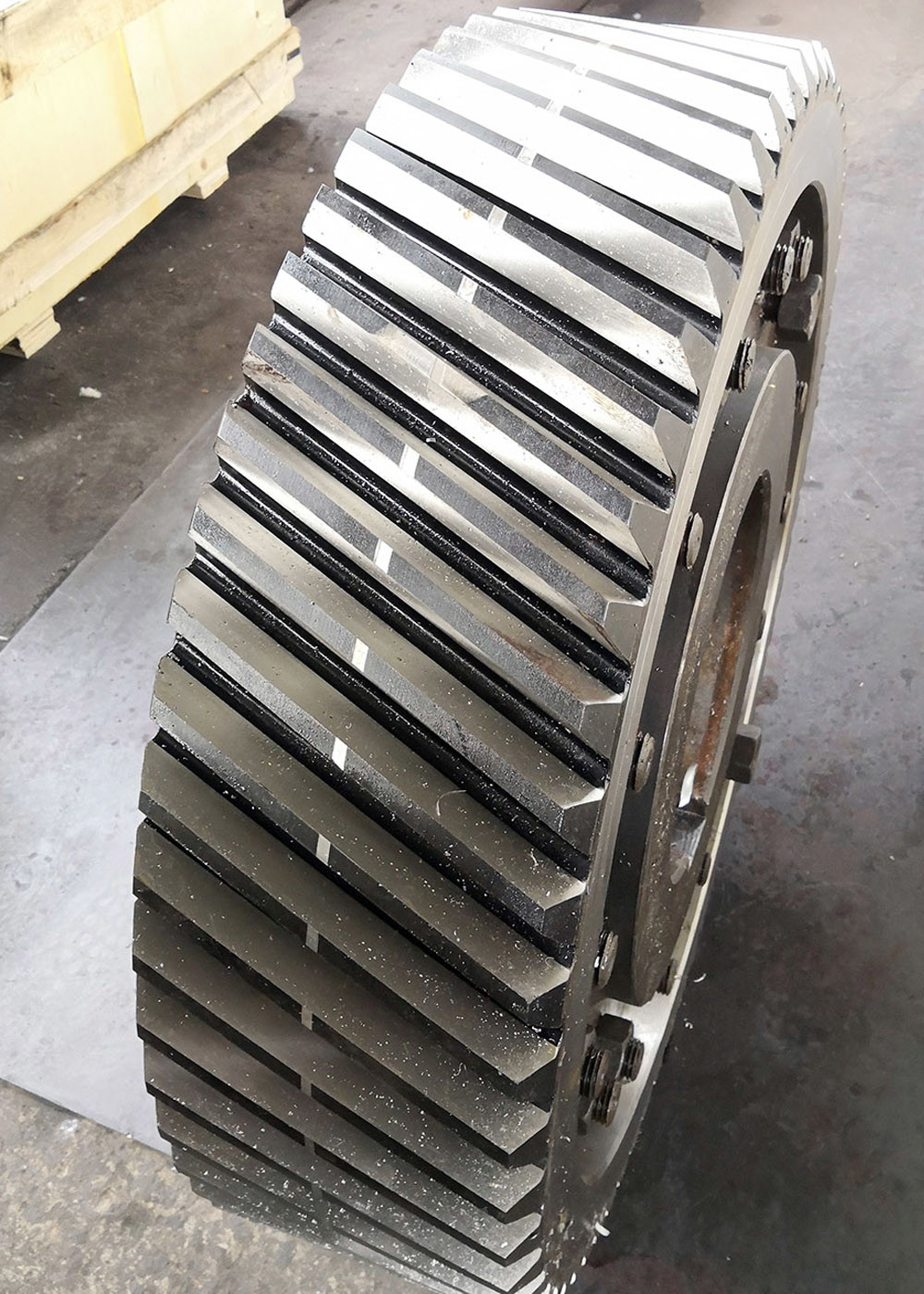

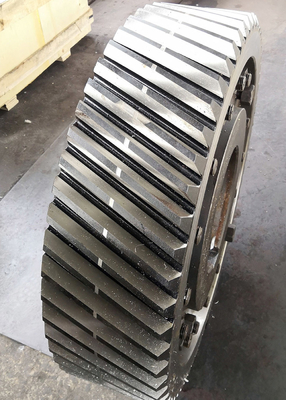

SCM 440 42CrMo स्टील 10 मॉड्यूल हेलिकल गियर औद्योगिक ट्रांसमिशन पार्ट्स
1)हेलिकल गियर के प्रकार
a) एकल हेलिकल गियर
b) दोहरी हेलिकल गियर
ग) हेरिंगबोन गियर
2) हेलिकल गियर की दिशा
बाएं हाथ और दाएं हाथ
3) हेलिकल गियर का वर्णन
हेलिकल गियर को स्पर गियर से विकसित किया गया है, और उनके दांत शाफ्ट की धुरी के कोण पर स्थित हैं।
जाली में दांतों के बीच संपर्क आकस्मिक तरीके से चेहरे के विकर्ण किनारों के साथ कार्य करता है,
किसी भी समय किसी भी दांत की पूरी लंबाई पूरी तरह से जुड़ी नहीं होती।
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| प्रोफ़ाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर हॉबिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | 76 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 25° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
