लघुकरण के क्षेत्र में, स्पर गियर माइक्रो-ट्रांसमिशन के मुख्य घटक हैं जिनकी विशेषता है
अपने छोटे आयामों (आमतौर पर 0.1 से 1 मिमी तक के मॉड्यूल के साथ) और सटीकता की मांग की आवश्यकताओं से,
सटीक माइक्रो-डिवाइसेस में व्यापक अनुप्रयोग ढूंढना।
कॉम्पैक्ट आयामों और हल्के निर्माण की विशेषता है, इन गियर दांत प्रोफाइल सटीकता प्राप्त
उनके फायदे में सटीक गति को सक्षम करना शामिल है
और सीमित स्थानों के भीतर टोक़ के संचरण, तेजी से प्रतिक्रिया समय और कम ऊर्जा अपव्यय प्रदान करता है।
वे लघु मोटर्स और बीयरिंग जैसे घटकों के साथ मजबूत संगतता प्रदर्शित करते हैं,
कॉम्पैक्ट माइक्रो ट्रांसमिशन सिस्टम के एकीकरण को सुविधाजनक बनाना।
सटीक मशीनिंग तकनीक (जैसे, तार काटने, सटीक गियर hobbing, लेजर उत्कीर्णन) दांत प्रोफ़ाइल सटीकता सुनिश्चित
जब माइक्रो-एक्ट्यूएटर (जैसे, माइक्रो-मोटर शाफ्ट) के साथ जाली, न्यूनतम दांत संपर्क क्लीयरेंस
और उच्च परिशुद्धता दांत प्रोफाइल संलग्न कम शोर, कम कंपन शक्ति संचरण, बैठक माइक्रो उपकरणों को सक्षम"
ट्रांसमिशन सटीकता और कॉम्पैक्ट स्थानिक आवश्यकताओं के लिए आवश्यकताएं।
स्मार्टफोन कैमरों में फोकस ड्राइव सिस्टम, माइक्रो-रोबोट के लिए संयुक्त ड्राइव गियर, ठीक से समायोजित ट्रांसमिशन तंत्र
ड्रोन गिंबल में, मेडिकल एंडोस्कोप में माइक्रो-ट्रांसमिशन गियर्स और सटीक उपकरणों में गिनती/समायोजन गियर्स में।

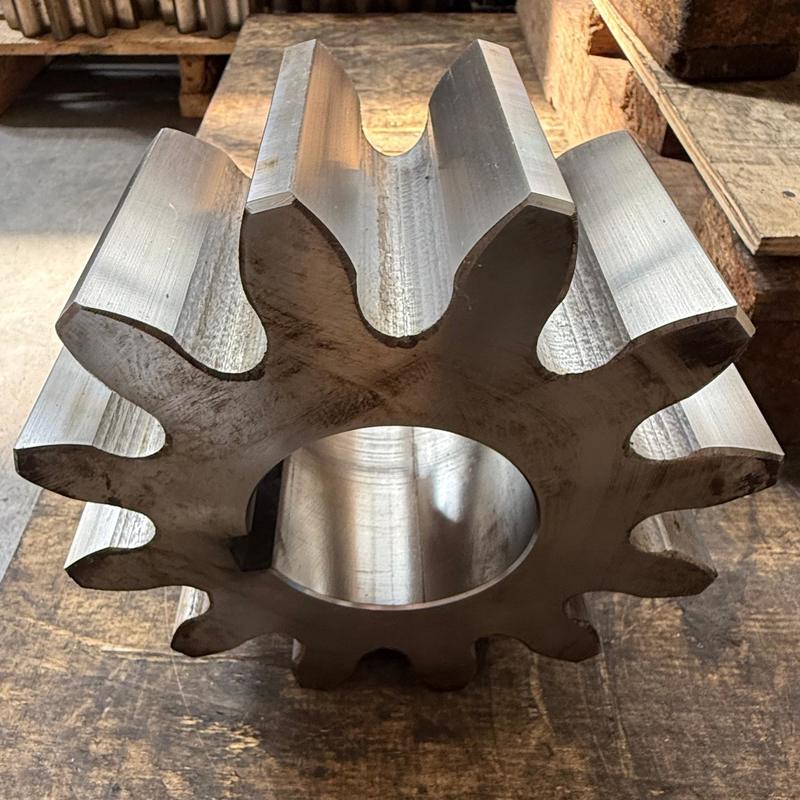

उत्पाद | स्पर गियर |
अनुकूलित | √ |
गियर प्रोफाइल प्रकार | बेलनाकार गियर |
गियर दांतों का निर्माण | गियर पीसने |
गियर दांत पीसने | √ |
मॉड्यूल (M) | कस्टम |
दांतों की संख्या (Z) | कस्टम |
दबाव कोण (α) | कस्टम |
हेलिक्स कोण (β) | 0° |
दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
ताप उपचार | कार्बोराइजिंग |
सतह की कठोरता | 58-62 एचआरसी |
स्टील कोड ग्रेड की तुलना | |||||
चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
