| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | GS20220822802 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $2/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| प्रकार: | द्वैध गियर | गियर प्रोफ़ाइल: | पेचदार गियर |
|---|---|---|---|
| दाब कोण: | 20° | सामग्री: | 20CrMnTi |
| ताप उपचार: | carburizing | गियर की चौड़ाई: | 22 मिमी |
| प्रमुखता देना: | 22 मिमी चौड़ाई डबल पेचदार गियर,गियरबॉक्स के लिए गियर पीस दस्ता,गियरबॉक्स के लिए पेचदार शाफ्ट: |
||

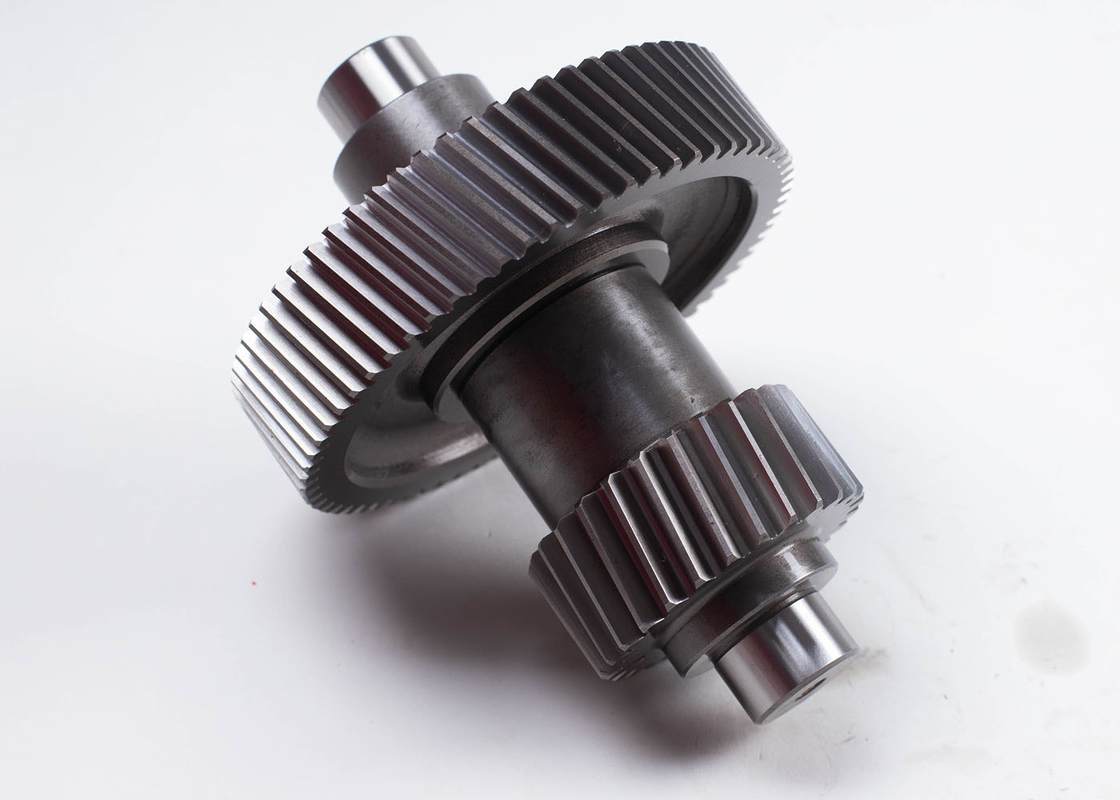

1) हेलिकल गियर का वर्णन
हेलिकल गियर गियर के दांतों के साथ है जो गियर अक्ष के लिए तिरछे मुड़ते हैं।
हेलिक्स का हाथ या तो बाएं या दाएं के रूप में डिज़ाइन किया गया है
दाहिने हाथ और बाएं हाथ के हेलिकल गियर एक सेट के रूप में संभोग करते हैं। एक साथी सेट हेलिकल गियर एक ही मॉड्यूल की जरूरत है और
एक ही हेलिक्स कोण
2) हेलिकल गियर की विशेषताएं
a) स्पर गियर की तुलना में अधिक शक्ति वाले हेलिकल गियर
ख) स्पर गियर की तुलना में नाक कम करने में अधिक प्रभावी
(ग) हेलिकल गियर अक्षीय दिशा में धक्का बल उत्पन्न करता है।
| उत्पाद | डुप्लेक्स गियर |
| अनुकूलित | √ |
| सामग्री | 20CrMnTi |
| गियर दांतों का निर्माण | गियर होबिंग/ब्रशिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 2 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 18° |
| दांत सटीकता ग्रेड | आईएसओ 7 ग्रेड/एजीएमए 11 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
