| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | वाईजेडटीजी2207001 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $150/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 टुकड़े/माह |
| नाम: | ट्रांसमिशन गियर्स | टिप व्यास: | 530 मिमी |
|---|---|---|---|
| गियर प्रोफ़ाइल प्रकार: | बेलनाकार गियर्स | निर्माण प्रक्रिया: | गियर दांत पीसना |
| गुणवत्ता ग्रेड: | आईएसओ 6 ग्रेड | मापांक: | 8 |
| प्रमुखता देना: | 8 मॉड्यूल ट्रांसमिशन गियर्स,अनुकूलित 8 मॉड्यूल बेलनाकार गियर,पेचदार पिनियन गियर आईएसओ 6 ग्रेड |
||

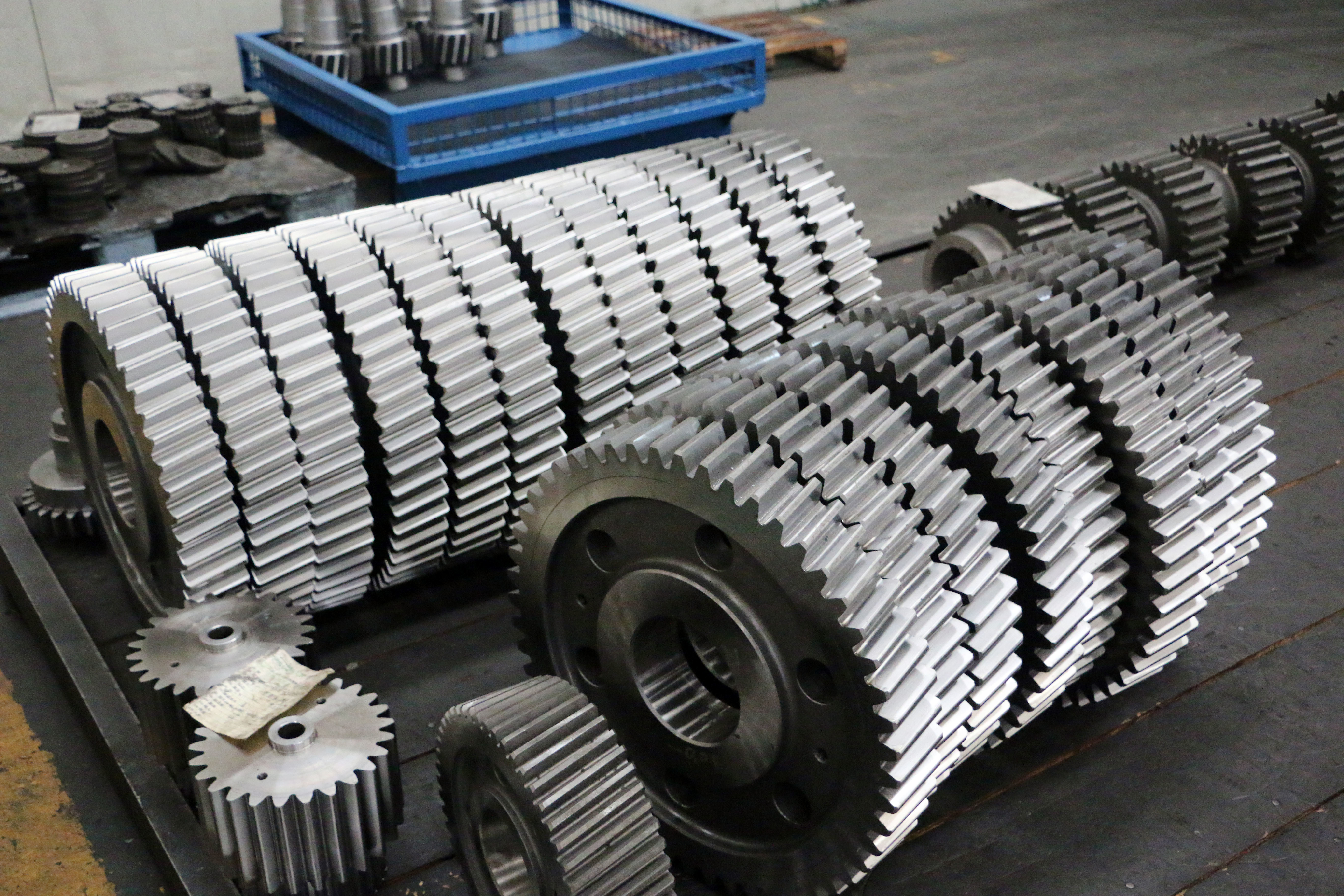

1) हेलिकल गियर की विशेषताएं
हेलिकल गियर दांत गियर अक्ष के लिए तिरछे मुड़ रहे हैं।
हेलिकल गियर के लिए हेलिक्स एरे की दिशा बाएं हाथ या दाएं हाथ।
दाएं और बाएं हाथ के हेलिकल गियर एक सेट के रूप में मिलते हैं और हेलिक्स कोण एक सेट के लिए समान होना चाहिए।
2) हेलिकल गियर की विशेषताएं
a) स्पर गियर से अधिक ताकत
(ख) शोर और कंपन को कम करने में अधिक प्रभावी
(ग) जाल में जेर अक्षीय दिशा में धक्का बल उत्पन्न करते हैं
| उत्पाद | हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर हॉबिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 15° |
| दांत सटीकता ग्रेड | आईएसओ 6 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
