| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | 20 सेट |
| मूल्य: | 300＄ |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| इनपुट स्प्लाइन गणना: | 10 | विनिर्माण प्रकार: | गियर पीसना |
|---|---|---|---|
| गियर की चौड़ाई: | 22 मिमी | टूथ नंबर: | 32 |
| दांत की चौड़ाई: | 90 | सामग्री: | इस्पात |
| प्रमुखता देना: | भारी भार के लिए स्पर गियर,कार्बोराइजिंग हीट ट्रीटमेंट स्पर गियर,आईएसओ 6-7 ग्रेड स्पर गियर |
||

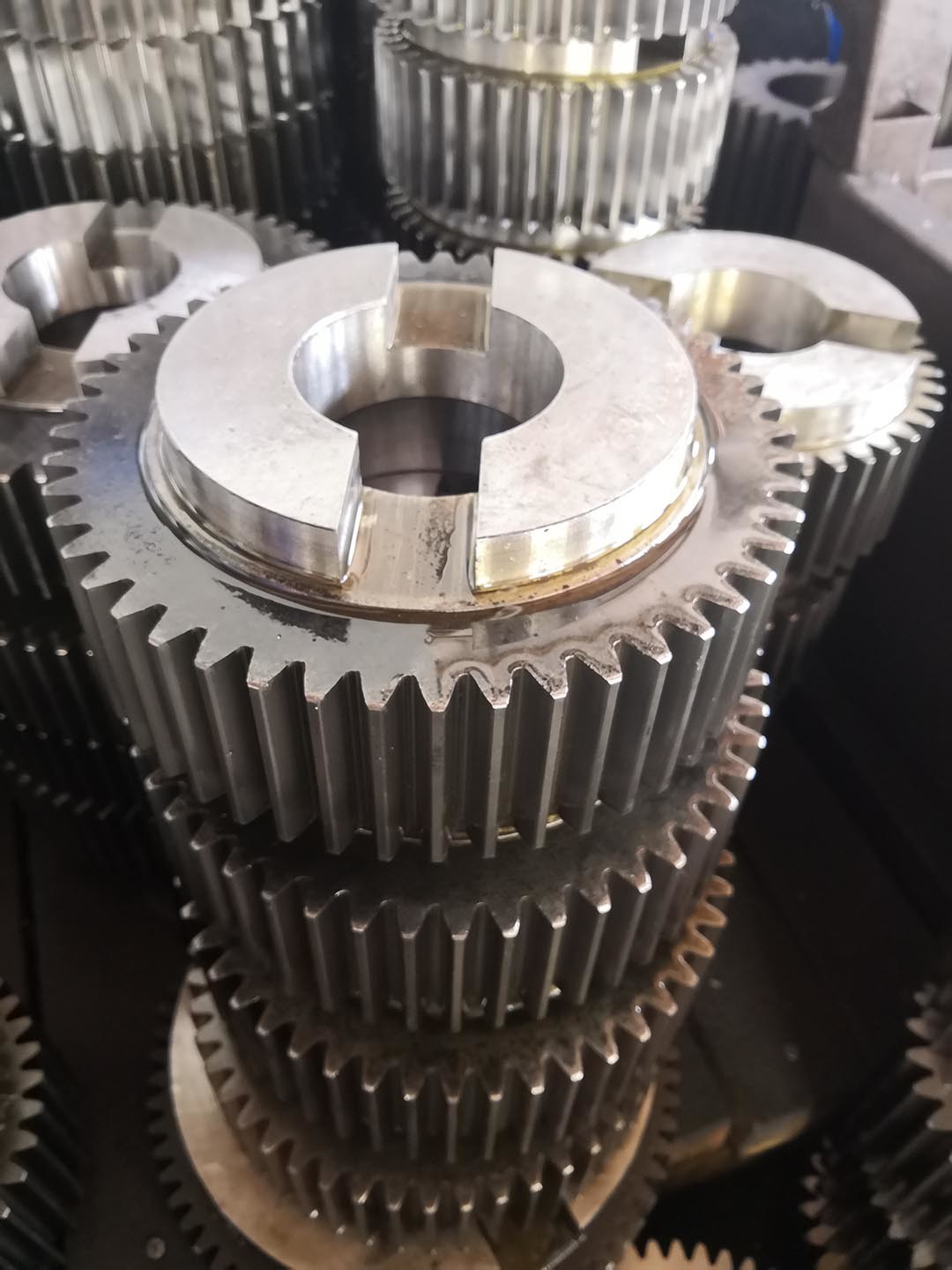

1) स्पर गियर का वर्णन
सीधे गियर औद्योगिक ट्रांसमिशन में गियर का सबसे व्यापक रूप से इस्तेमाल किया प्रकार हैं,
और वे विशेष रूप से मध्यम गति, कम शोर आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त हैं,
और कोई सख्त शोर नियंत्रण की आवश्यकता नहीं है।
2) स्पर गियर की विशेषता
a)मेष के दौरान महत्वपूर्ण झटके और शोर होगा।
(ख) वहन क्षमता अपेक्षाकृत कम है।
(ग) घूर्णन गति और शक्ति का लागू दायरा अपेक्षाकृत संकीर्ण है।
3) स्पर गियर का लाभ
a)कम गति और भारी भार की स्थिति में उच्च विश्वसनीयता
b) छोटे आकार के साथ, कम स्थान पर कब्जा
c) मानकीकरण की उच्च डिग्री और अच्छी विनिमेयता
d) विभिन्न आकार के ट्रांसमिशन सिस्टम के लिए उपयुक्त
| उत्पाद | स्पर गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 1.5 |
| दांतों की संख्या (Z) | 32 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0 |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
