| उत्पत्ति के प्लेस: | चीनी |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| न्यूनतम आदेश मात्रा: | 200 सेट |
| मूल्य: | 300＄ |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| निर्माण विधि: | गियर हॉबिंग | गियर की चौड़ाई: | 22 मिमी |
|---|---|---|---|
| स्टील कोड: | 20CrMnTi | आकार: | विभिन्न आकार उपलब्ध |
| पंख काटना: | गियर दांत पीसना | ताप उपचार: | शमन और तड़का |
| प्रमुखता देना: | दांत प्रोफाइल ट्रांसमिशन गियर शामिल करें,चिकनी जाल ट्रांसमिशन गियर,सीधे घुमावदार दांत प्रोफाइल ट्रांसमिशन गियर |
||

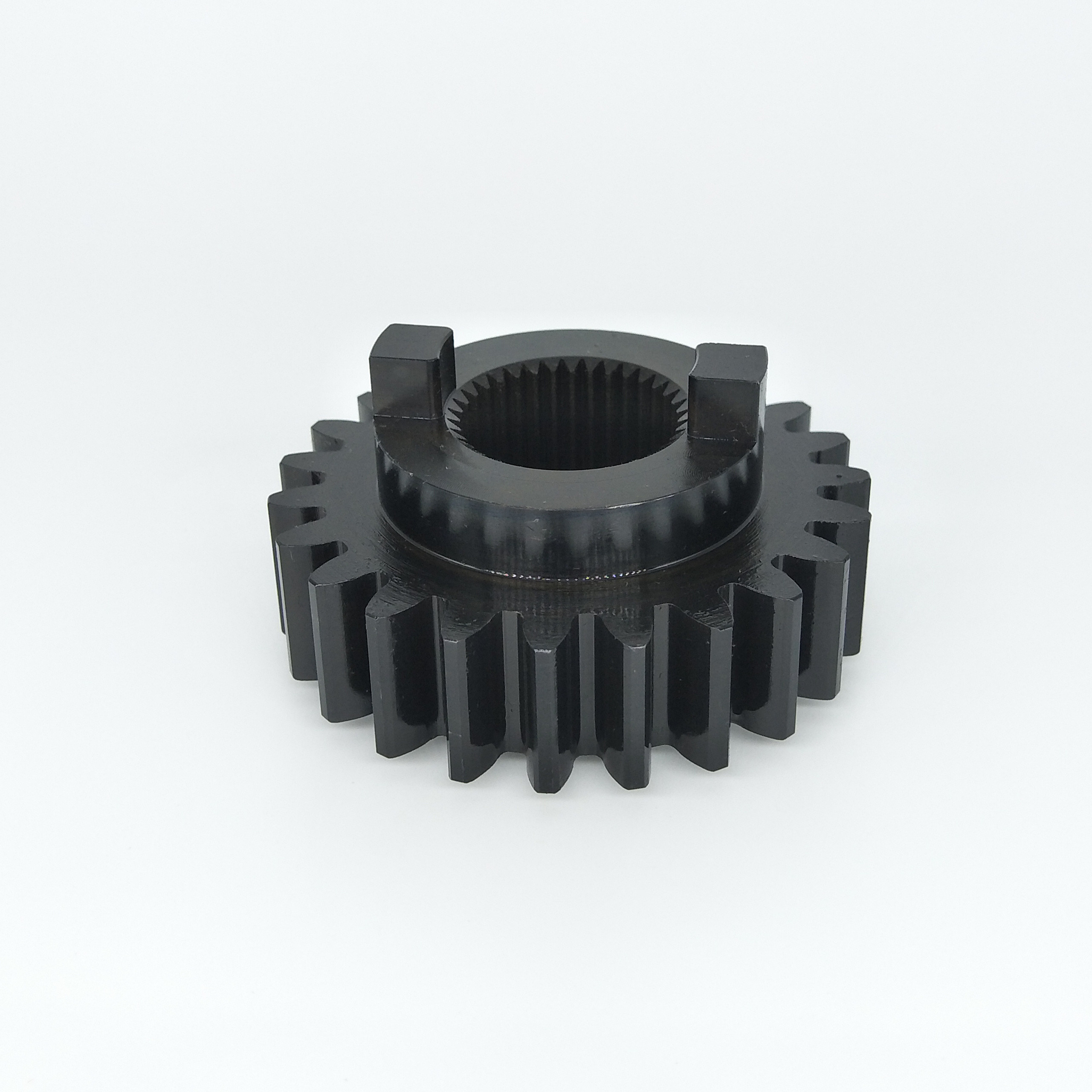

1) स्पर गियर का वर्णन
स्पर गियर सबसे बुनियादी प्रकार का बेलनाकार गियर है।
इसकी दांत रेखा गियर अक्ष के समानांतर है,और इसके दांतों की प्रोफ़ाइल एक सीधी घुमावदार वक्र है।
2) स्पर गियर की विशेषता
a) दांत प्रोफाइल एक सरल सीधी रेखा के रूप में होता है।
b) जाली के दौरान दांत की पूरी चौड़ाई एक साथ संपर्क में आती है।
(ग) केवल समानांतर शाफ्टों के बीच संचरण के लिए इस्तेमाल किया जा सकता है।
3) स्पर गियर का लाभ
a) संरचना सबसे सरल है और विनिर्माण लागत सबसे कम है।
b) ट्रांसमिशन दक्षता 98-99% तक है
c) कोई अक्षीय बल उत्पन्न नहीं होता है, और असर डिजाइन सरल है।
(घ) प्रसंस्करण और रखरखाव में आसान।
| उत्पाद | स्पर गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| उत्पादन | गियर हॉबिंग |
| दांत पीसना | √ |
| मॉड्यूल (M) | 1.5 |
| दांतों की संख्या (Z) | 12 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0 |
| सटीकता का स्तर | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
