| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | SPG2305201 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $260/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 दीया |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1500 टुकड़े / महीना |
| सामग्री: | 20Cr2Ni4 | मापांक: | 12 |
|---|---|---|---|
| व्यास की पिच: | 2.117 | चेहरा की चौड़ाई: | 80 |
| विनिर्माण प्रकार: | गियर पीसना | कठोरता: | 58-62 एचआरसी |
| प्रमुखता देना: | फोर्जिंग एलॉय स्टील स्पर गियर,12 मॉड्यूल एलॉय स्टील स्पर गियर,20Cr2Ni4 मेटल स्पर गियर |
||

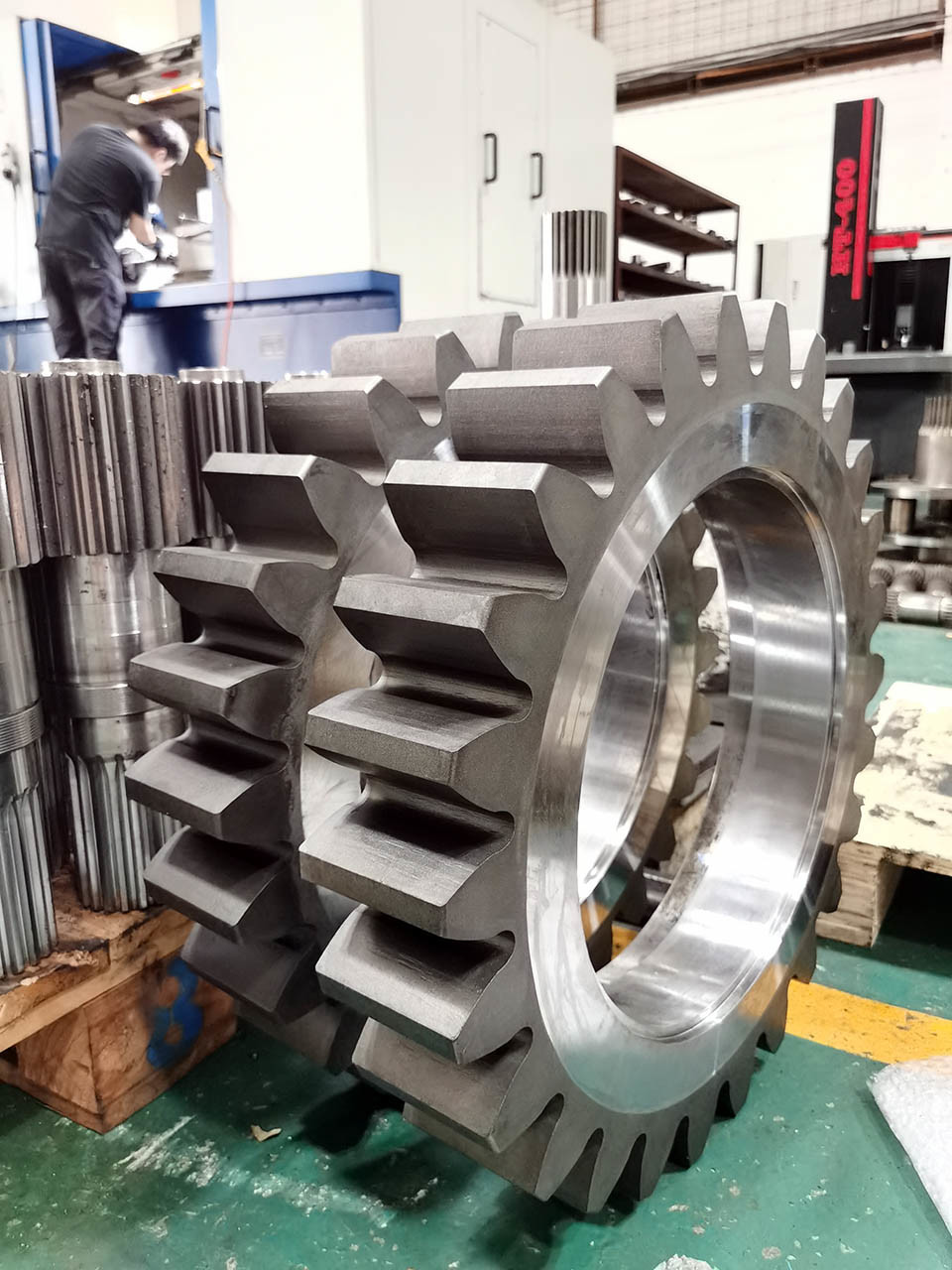

खनन मशीनरी के लिए अनुकूलित 20Cr2Ni4 फोर्जिंग मिश्र धातु स्टील 12 मॉड्यूल स्पर गियर
सामग्रीः 20Cr2Ni4 स्टील
यूटी निरीक्षण के साथ फोरिंग स्टील।
गियर दांत प्रोफाइल पीसने।
भारी कार्य खनन मशीनरी के लिए डिज़ाइन किया गया।
स्पर गियर सबसे आम प्रकार का गियर है।
सर्पिल कंक्रीट गियर की तुलना में इसका निर्माण आसान है और इसकी लागत कम है।
स्पर गियर का उपयोग आमतौर पर कम गति वाले अनुप्रयोगों के लिए किया जाता है, हालांकि उनका उपयोग लगभग किसी भी गति पर किया जा सकता है।
स्पर गियर केवल रेडियल बल (कोई अक्षीय बल नहीं) का उत्पादन करते हैं, लेकिन दांत जाल विधि तेज तनाव का कारण बनती है
गियर दांतों पर और अत्यधिक शोर उत्पादन पर।
| उत्पाद | स्पर गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर पीसने |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 12 |
| दांतों की संख्या (Z) | 37 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
