| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस 23032503 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $50.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े / महीना |
| तख़्ता प्रकार: | इन्वॉल्व स्पलाइन | लम्बाई: | 2220 मिमी |
|---|---|---|---|
| कठोरता: | 50-55 एचआरसी | मापांक: | 10 |
| तख़्ता दांत संख्या: | 28 | ताप उपचार: | प्रेरण सख्त |
| प्रमुखता देना: | मुख्य इनवॉल्व स्पलाइन दस्ता,स्पलाइन गियर दस्ता 2220 मिमी,50HRC तख़्ता गियर दस्ता |
||

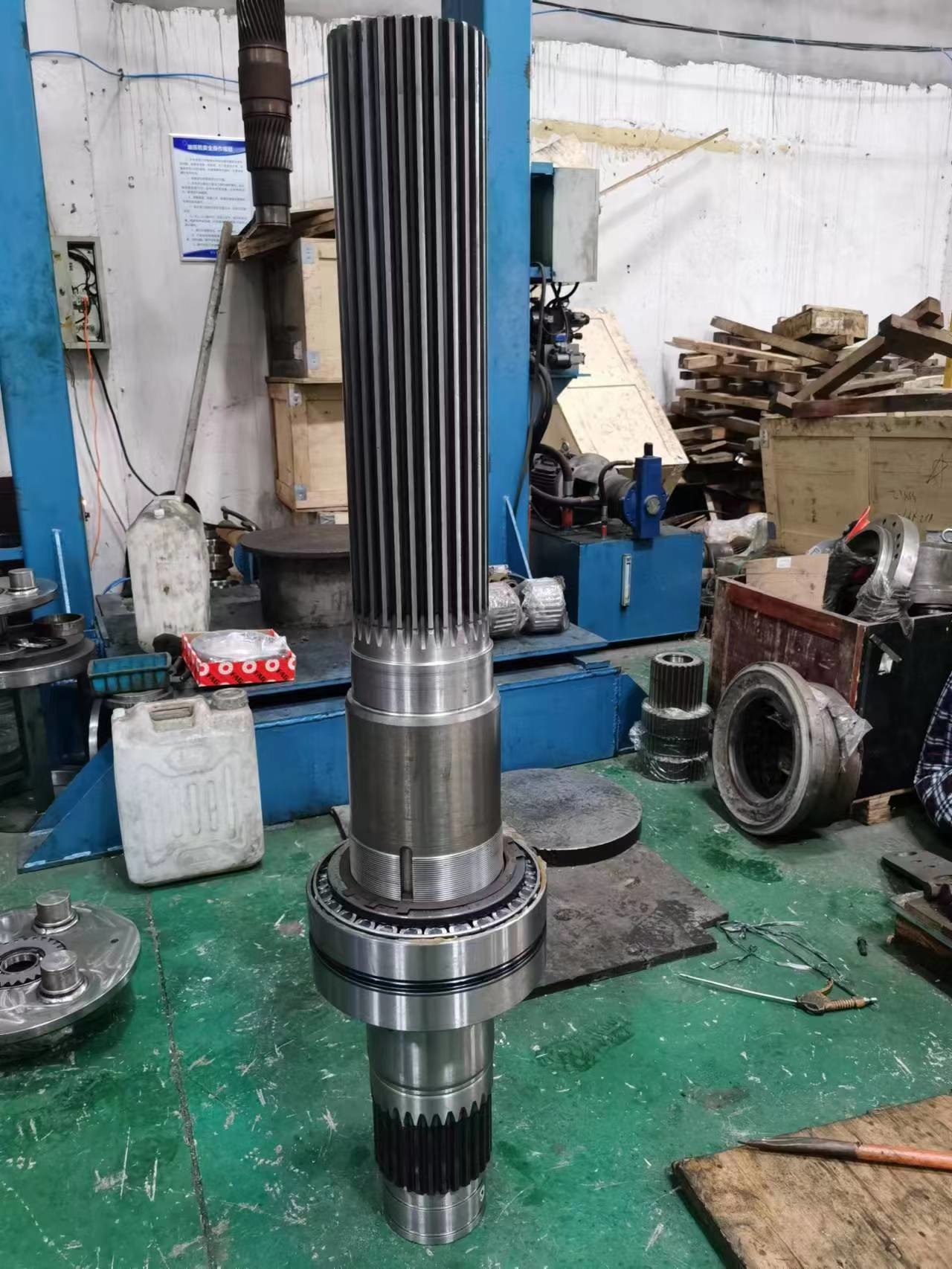

संचरण पार्ट्स-कोयला हेडिंग मशीन का मुख्य इनवोल्यूट स्प्लाइन शाफ्ट
मानक DIN_5480
फ्लैट रूट साइड फिटिंग
बाहरी स्प्लाइन
मॉड्यूल: 10
गियर दांतों की संख्या 28
फिलेट त्रिज्या 1.6 मिमी
प्रमुख व्यास 298.00
माइनर व्यास 278.00
दांत की मोटाई 20.825
सहिष्णुता वर्ग वर्ग 5
| उत्पाद | आयताकार स्प्लाइन शाफ्ट |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | स्प्लाइन |
| गियर दांत निर्माण | स्प्लाइन मिलिंग/स्प्लाइन ग्राइंडिंग |
| गियर दांत ग्राइंडिंग | √ |
| मॉड्यूल (एम) | कस्टम |
| दांतों की संख्या (जेड) | कस्टम |
| कस्टम | 30° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| गर्मी उपचार | कार्बराइजिंग |
| सतह कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/जीबी | आईएसओ | ГΟСТ | ए एस टी एम | जेआईएस | डीआईएन |
| 45 | सी45ई4 | 45 | 1045 | एस45सी | सीके45 |
| 40सीआर | 41सीआर4 | 40एक्स | 5140 | एससीआर440 | 41सीआर4 |
| 20सीआरएमओ | 18सीआरएमओ4 | 20ХМ | 4118 | एससीएम22 | 25सीआरएमओ4 |
| 42सीआरएमओ | 42सीआरएमओ4 | 38एक्सएम | 4140 | एससीएम440 | 42सीआरएमओ4 |
| 20सीआरएमएनटीआई | 18एक्सГटी | एसएमके22 | |||
| 20सीआरएनआई4 | 20एक्स2एच4ए | ||||
| 20सीआरएनआईएमओ | 20सीआरएनआईएमओ2 | 20एक्सएचएम | 8720 | एसएनसीएम220 | 21एनआईसीआरएमओ2 |
| 40सीआरएनआईएमओए | 40एक्सएच2एमए/ 40एक्सएचएमए |
4340 | एसएनसीएम439 | 40एनआईसीआरएमओ6/ 36एनआईसीआरएमओ4 |
|
| 20सीआरएनआई2एमओ | 20एनआईसीआरएमओ7 | 20एक्सएच2एमए | 4320 | एसएनसीएम420 | |
