| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस220080701 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $50.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| सामग्री: | 20CrMnTi | निर्माण प्रक्रिया: | तख़्ता पीसना |
|---|---|---|---|
| कठोरता: | 58-62 एचआरसी | तख़्ता चौड़ाई: | 10 |
| टिप व्यास: | 85 | लघु व्यास: | 78 |
| प्रमुखता देना: | मिश्र धातु इस्पात 20CrMnTi तख़्ता गियर दस्ता,आयताकार तख़्ता गियर दस्ता,मिश्र धातु इस्पात 20CrMnTi गियर ड्राइव दस्ता |
||

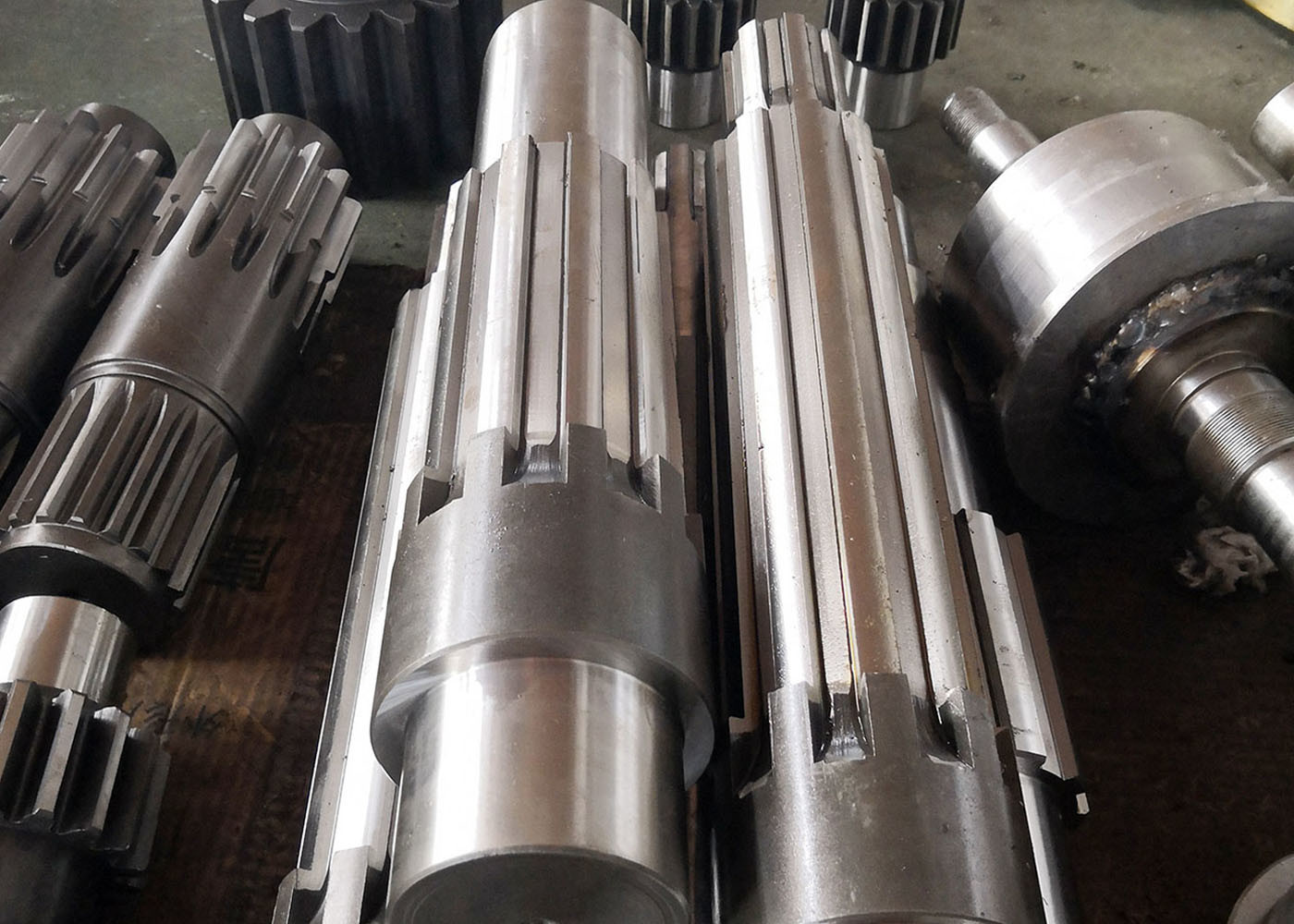

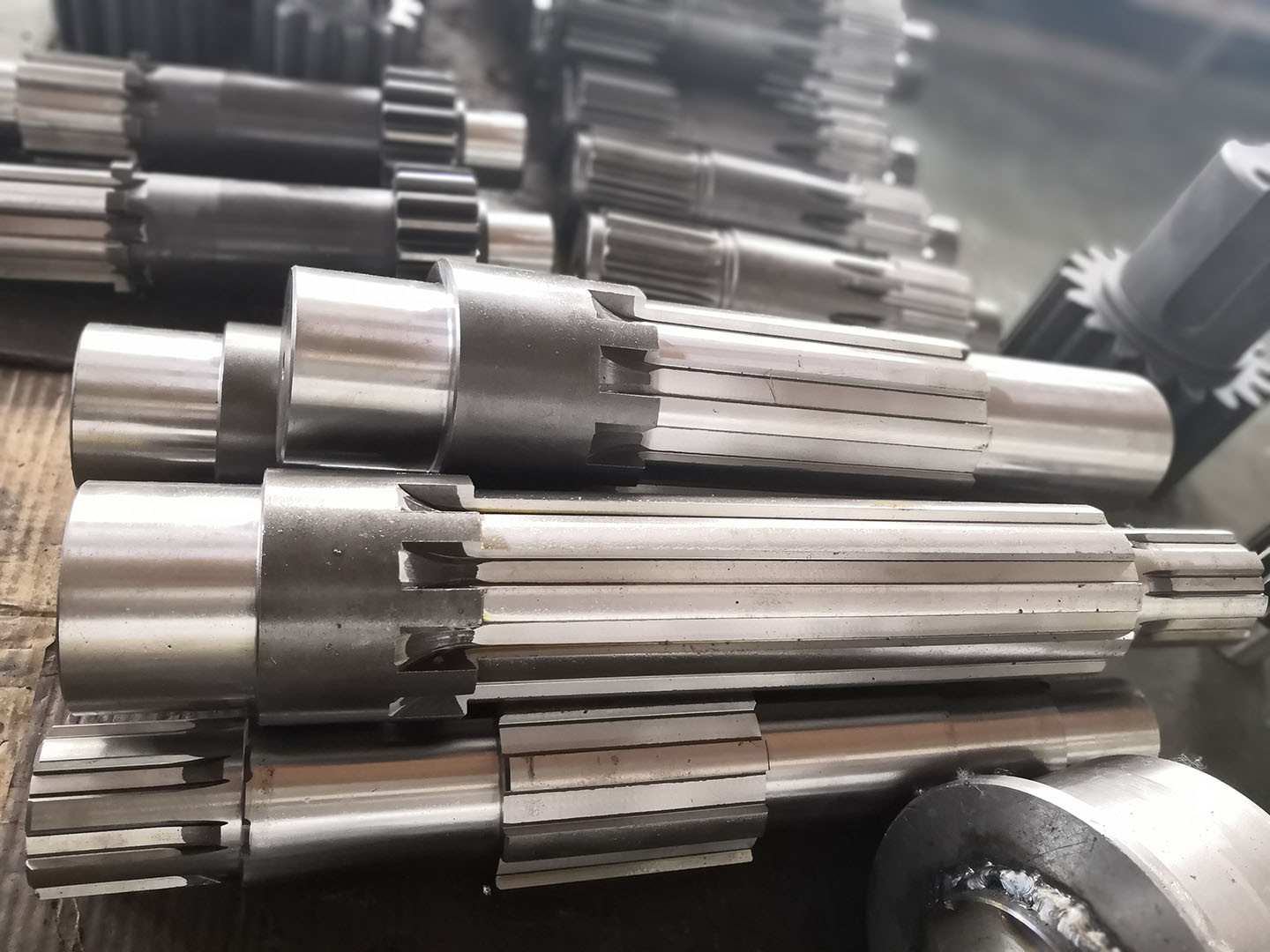

अनुकूलित मिश्र धातु स्टील 20CrMnTi स्प्लाइन पीसने समानांतर स्प्लाइन आउटपुट शाफ्ट
1) स्प्लाइन शाफ्ट का विनिर्माण प्रसंस्करण
दो पूरक प्रकार के स्प्लिन्स हैं, आंतरिक और बाहरी। बाहरी स्प्लिन्स को प्रक्षेपित किया जा सकता है।
(उदाहरण के लिए गियर आकार देने वाली मशीन पर), पीस, पाब, रोल्ड, ग्राउंड या एक्सट्रूडेड।
2) स्प्लिन्स के प्रकार
a) स्प्लिने को शामिल करें
(ख) समानांतर या सीधी ओर की स्प्लाइन
ग) दागना।
3) स्प्लाइन शाफ्ट के अनुप्रयोग
a) वाहनों पर ड्राइव शाफ्ट और पावर टेक-ऑफ स्पलाइन का उपयोग टॉर्क और रोटेशन को प्रसारित करने और लंबाई में परिवर्तन की अनुमति देने के लिए करते हैं
(b)साइकिल में कई स्थानों पर स्प्लिन्स का प्रयोग किया जाता है।
(ग) विमानों के इंजनों में एक स्प्लाइन हो सकती है जिस पर प्रोपेलर लगाया जाता है।
| उत्पाद | आयताकार स्पाइन शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | स्प्लाइन |
| गियर दांतों का निर्माण | स्प्लिने मिलिंग/ स्प्लिने मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 30° |
| हेलिक्स कोण (β) | |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
