| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस22090302 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $300.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| तख़्ता चौड़ाई: | 16 | कठोर गहराई: | 1.1~1.5मिमी |
|---|---|---|---|
| प्रकार: | समानांतर सीमा | निर्माण प्रक्रिया: | तख़्ता पीसना |
| कठोरता: | 58-62 एचआरसी | प्रमुख व्यास: | 112 |
| प्रमुखता देना: | आयताकार समानांतर तख़्ता गियर दस्ता,तख़्ता ग्राइंडिंग ट्रांसमिशन तख़्ता शाफ्ट,तख़्ता गियर दस्ता ट्रांसमिशन पार्ट्स |
||

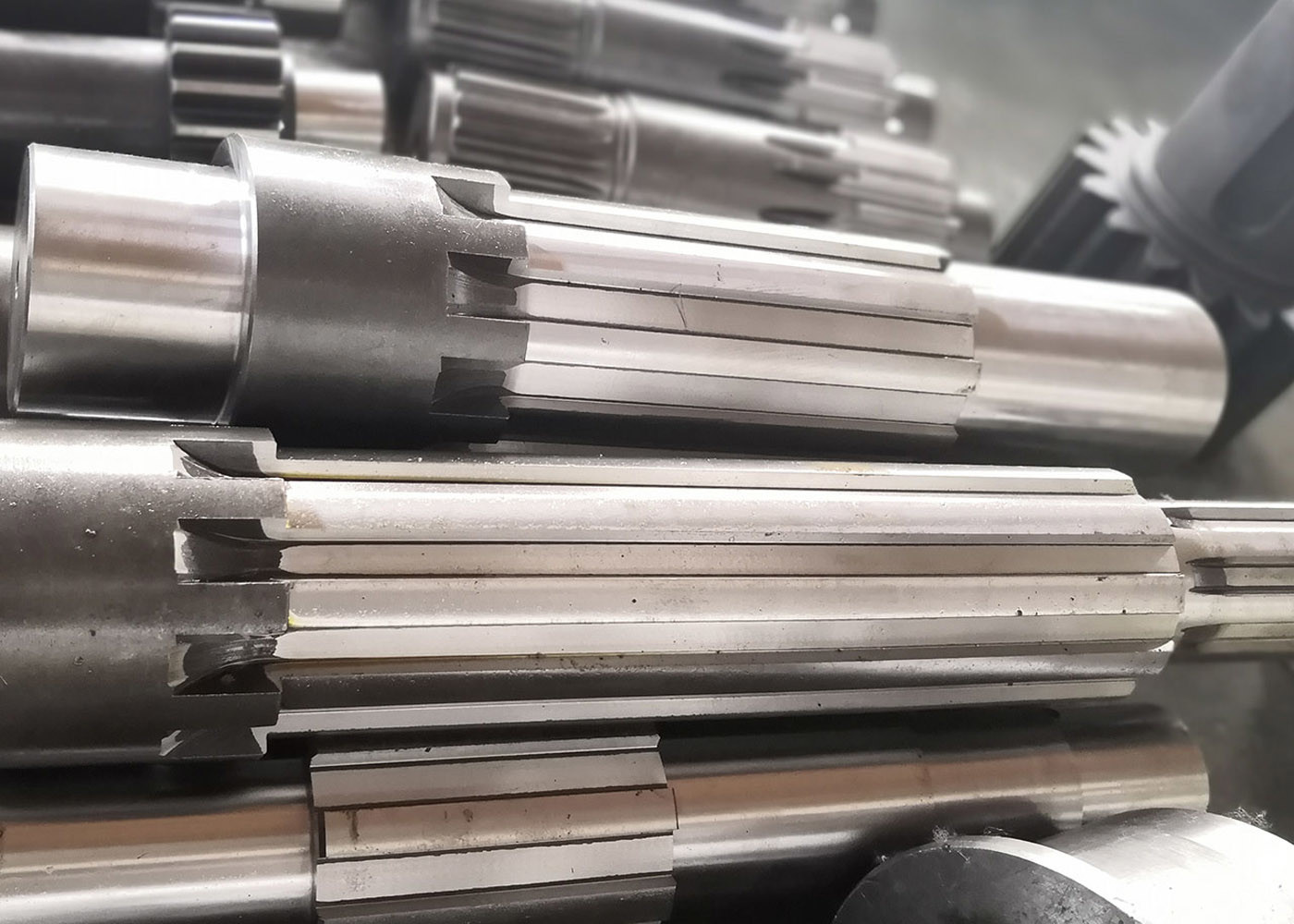

ट्रांसमिशन पार्ट्स स्प्लाइन ग्राइंडिंग आयताकार समानांतर स्प्लाइन शाफ्ट
1) स्प्लाइन शाफ्ट की विनिर्माण विधि
स्प्लिन्स काटने की प्रक्रिया शाफ्ट, गियर और
अन्य मैकेनिकल पावर ट्रांसमिशन घटक,
जो एक जुड़ा हुआ टुकड़ा में खांचे के साथ जाल हैं जिससे एक से दूसरे में शक्ति का संचरण हो सकता है।
स्प्लाइन आमतौर पर बाहरी स्प्लाइन दांतों के लिए hobbing या shaper काटने के उपयोग के माध्यम से निर्मित होते हैं और
आंतरिक स्प्लाइन दांतों के लिए आकार या ब्रोचिंग के माध्यम से।
यिज़ी मशीनरी आंतरिक और बाह्य दोनों प्रकार के सटीक स्पाइन का निर्माण करती है।
हमारे पास एक समर्पित स्टाफ है जो आपके स्प्लाइन प्रोजेक्ट्स का निर्माण और निरीक्षण करता है।
| उत्पाद | आयताकार स्पाइन शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | स्प्लाइन |
| गियर दांतों का निर्माण | स्प्लाइन मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 30° |
| हेलिक्स कोण (β) | |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
