| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस 23032501 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $150.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े / महीना |
| प्रोफाइल प्रकार: | इन्वॉल्व स्पलाइन | कठोरता: | 50-55 एचआरसी |
|---|---|---|---|
| बाहरी व्यास: | 207.2 | व्यास की पिच: | 200 |
| लघु व्यास: | 191.2 | जड़ व्यास: | 118.98 |
| प्रमुखता देना: | हाई स्ट्रेंथ इनवॉल्यूट स्पलाइन गियर शाफ्ट,डीआईएन 5480 इनवॉल्व स्पलाइन गियर शाफ्ट,30° इनवॉल्यूट स्पलाइन गियर शाफ्ट |
||

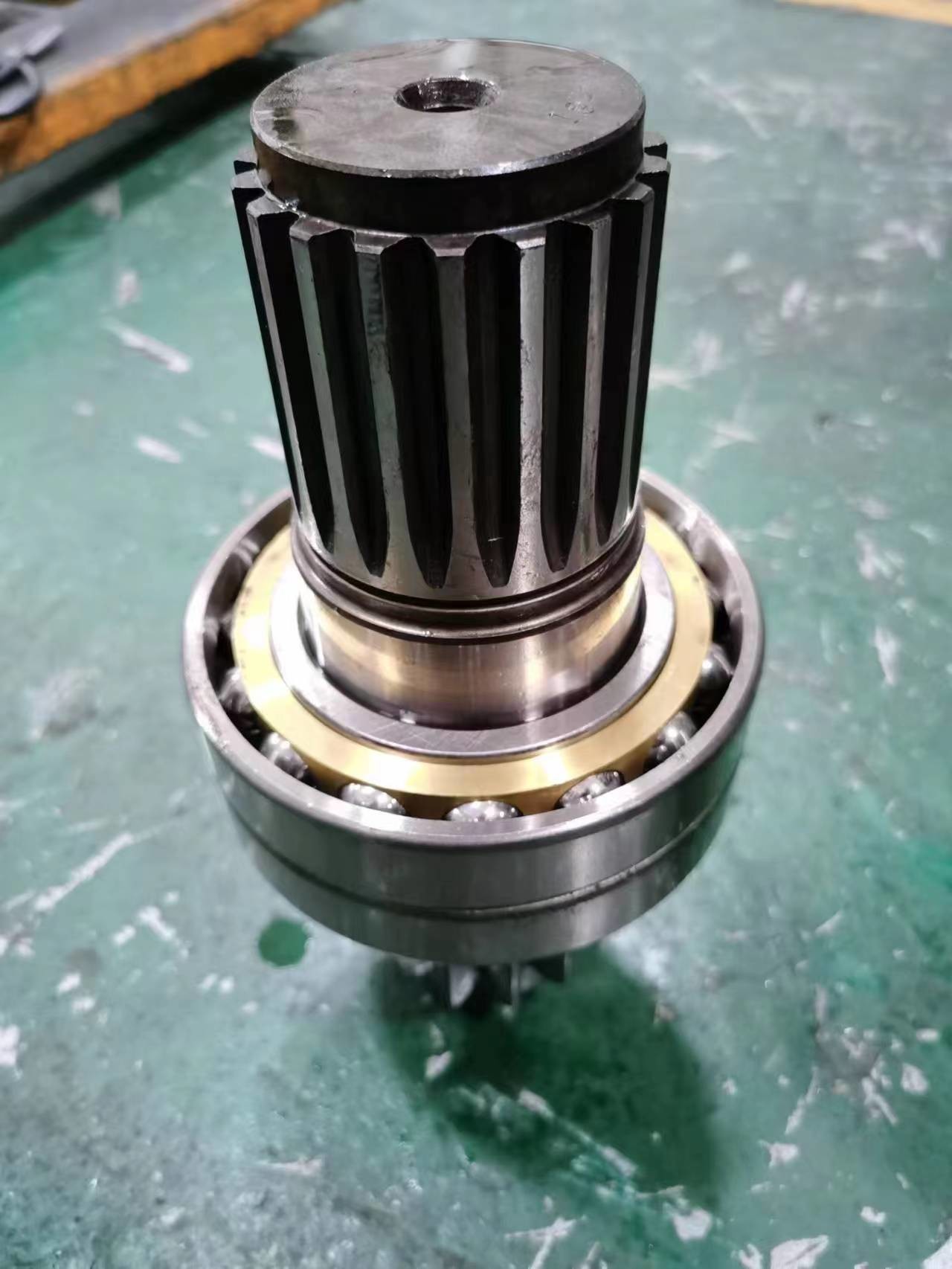

ग्रह गियर प्रणाली के लिए उच्च शक्ति समावेशी स्पाइन शाफ्ट
परिशिष्टः 3.6 मिमी
अवरोधः 4.4 मिमी
मानक: डीआईएन 5480
दांतों की संख्या: 25
दबाव कोणः 30°
1) स्प्लाइन शाफ्ट के प्रकार
a) समानांतर कुंजी स्प्लाइन (आंतरिक और बाहरी)
b) इनवोल्ट स्प्लाइन (आंतरिक और बाहरी)
(ग) मुकुट वाले स्प्लिन्स (आंतरिक और बाहरी)
घ) दाग (आंतरिक और बाहरी)
2) स्प्लाइन शाफ्ट का वर्णन
स्प्लाइन शाफ्ट यांत्रिक संरचना के भीतर तत्व हैं, जिनका उद्देश्य टोक़ प्रसारित करना है।
एक स्प्लाइन शाफ्ट एक महिला स्प्लाइन बोर के साथ संभोग करके टोक़ के संचरण को प्राप्त करता है,
या अन्य प्रकार के संभोग घटक जो बाहरी दिशाओं में आंदोलन को रोकने के लिए काम करते हैं
विन्यास के रैखिक पथ के बाहर।
| उत्पाद | स्प्लाइन शाफ्ट शामिल करें |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | स्प्लाइन |
| गियर दांतों का निर्माण | स्प्लिने मिलिंग/ स्प्लिने मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 30° |
| हेलिक्स कोण (β) | |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | स्प्लाइन शाफ्ट शामिल करें |
| सतह की कठोरता | 50-55 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
