| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीएस2023032401 |
| न्यूनतम आदेश मात्रा: | 10 पी.सी.एस |
| मूल्य: | $2/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 5000 सेट/माह |
| एम.एन.: | 2 | प्रोफ़ाइल एक: | पेचदार गियर |
|---|---|---|---|
| दाब कोण: | 20° | सामग्री: | 20CrMnTi |
| दांत संख्या: | 42 | ताप उपचार: | प्रेरण सख्त |
| प्रमुखता देना: | डुप्लेक्स हेलिकल एलॉय स्टील ट्रांसमिशन गियर्स,20CrMnTi एलॉय स्टील ट्रांसमिशन गियर्स,आईएसओ 1328 एलॉय स्टील ट्रांसमिशन गियर्स |
||

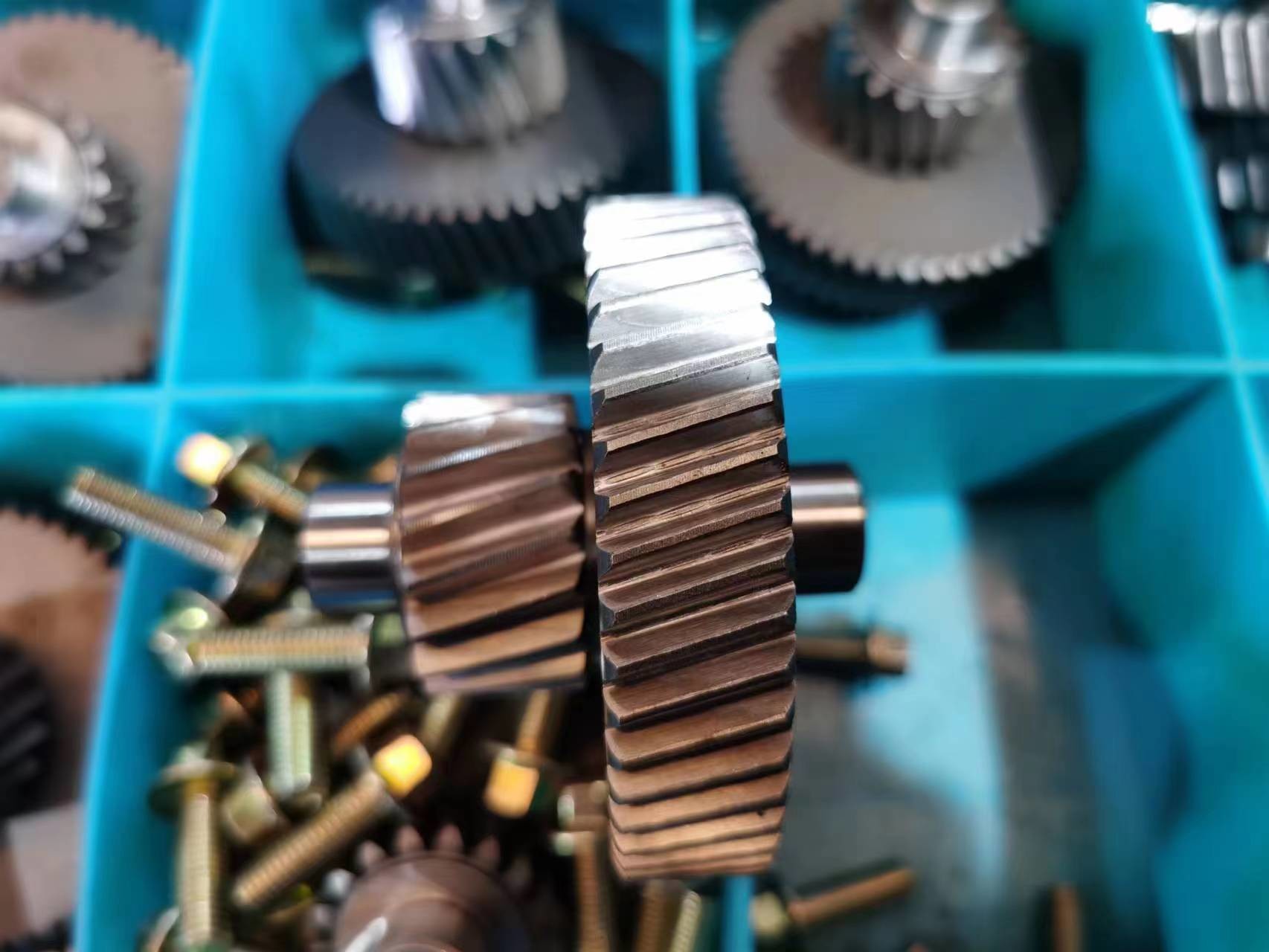

कम कार्बन मिश्र धातु स्टील सटीक चिकित्सा अनुप्रयोग डुप्लेक्स हेलिकल गियर
सामग्रीः कम कार्बन मिश्र धातु स्टील 20CrMnTi
गियर दाँतों की कठोरता Ra 1.6
गुणवत्ता ISO 6-7 ग्रेड (ISO 1328)
दबाव कोणः 20°
चेहरे की चौड़ाई 20/35 मिमी
1) दोहरे गियर की विशेषताएं
दोहरे गियर दो अलग-अलग प्रकार के गियर के साथ हो सकते हैं, जैसे कि स्पर गियर और स्पर गियर, स्पर गियर और हेलिकल गियर।
2) पिनियन गियर का वर्णन
पिनियन गियर ने हमेशा छोटे आकार के ट्रांसमिशन गियर का उल्लेख किया, छोटे मॉड्यूल और व्यास वाले गियर।
कॉम्पैक्ट डिजाइन गियरबॉक्स और पावर ट्रांसमिशन सिस्टम के लिए प्रयुक्त पिनियन गियर
| उत्पाद | डुप्लेक्स हेलिकल गियर |
| अनुकूलित | √ |
| सामग्री | 20CrMnTi |
| गियर दांतों का निर्माण | गियर पीसने |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 2 |
| दांतों की संख्या (Z) | |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 18° |
| दांत सटीकता ग्रेड | आईएसओ 7 ग्रेड/एजीएमए 11 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
