| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | जीएस2022123103 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
| मूल्य: | $2/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 62 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 सेट/माह |
| प्रकार: | बेवल गियर | निर्माण: | गियर मिलिंग |
|---|---|---|---|
| दाब कोण: | 20° | दस्ता कोण: | 90° |
| ताप उपचार: | सीमेंट | कीवे: | नहीं |
| प्रमुखता देना: | मिश्र धातु इस्पात सूक्ष्म शंक्वाकार गियर,20 CrMo ट्रांसमिशन गियर्स,SCM420 ट्रांसमिशन गियर्स |
||

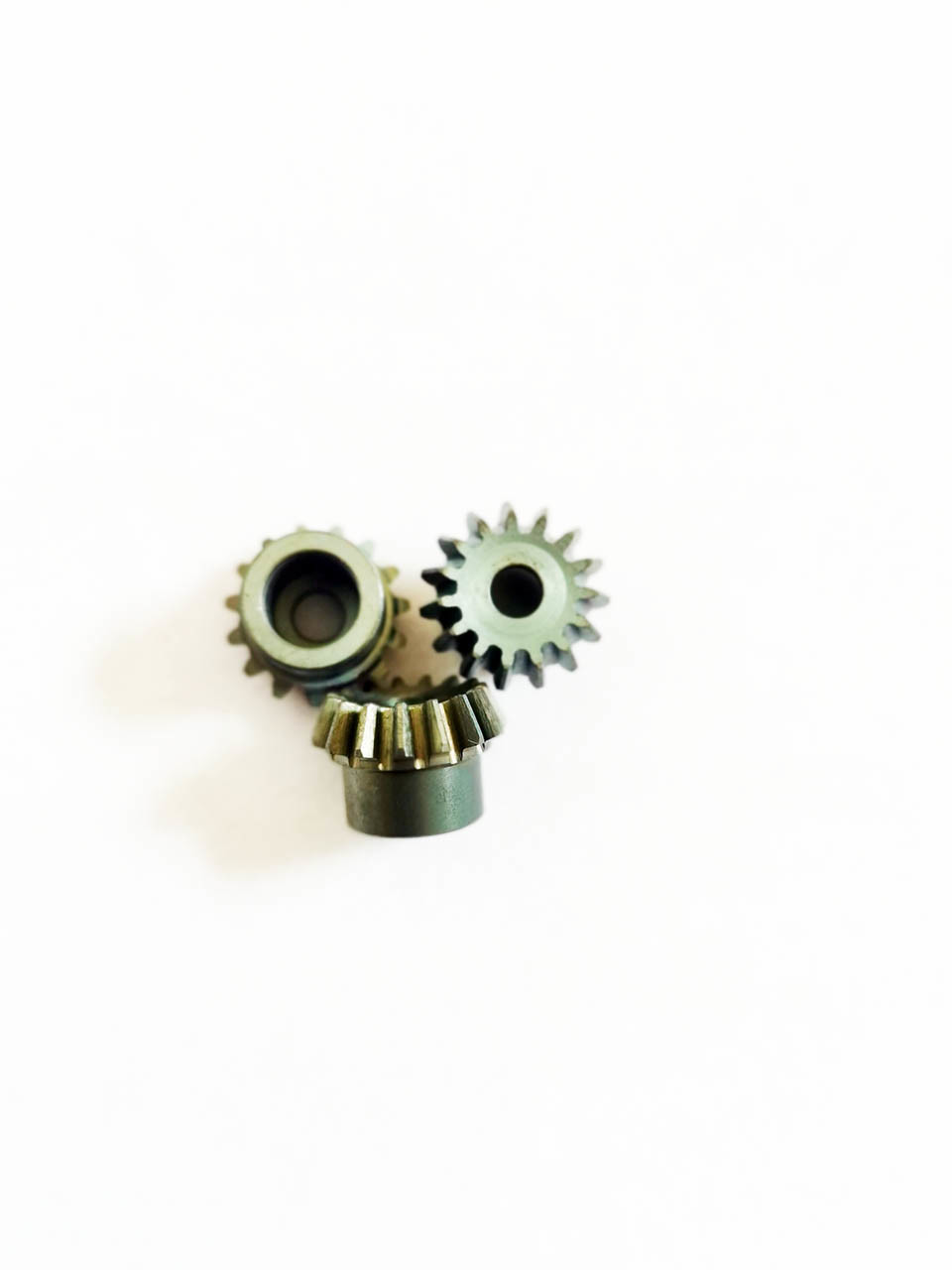

20CrMo SCM420 मिश्र धातु स्टील माइक्रो शंकु गियर द्वारा गियर मिलिंग प्रसंस्करण
1) माइक्रो गियर की विशेषताएं
माइक्रोगियर ट्रेन का लाभ यह है कि गियर के दांत एक साथ पूरे पहलू को घुमाने के बजाय छोटे-छोटे इक्विपमेंट में फिट होते हैं।
यह सामान्यतः जब गियर शक्ति हस्तांतरित करते हैं तो उत्पन्न होने वाले शोर को कम करता है।
2) Descripción de माइक्रो गियर
सूक्ष्म गियर हमेशा एक छोटे आकार के ट्रांसमिशन गियर का अर्थ है।
मॉड्यूल और बाहरी व्यास छोटे हैं।
माइक्रो गियरिंग आमतौर पर कॉम्पैक्ट सिस्टम के डिजाइन के लिए उपयोग किया जाता है।
| उत्पाद | बेवल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | 20CrMo |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 0.5 |
| दांतों की संख्या (Z) | |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | सीमेंट |
| सतह की कठोरता | 58-62HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
