| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | GB22112303 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | $1000/ Set |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 150 सेट/माह |

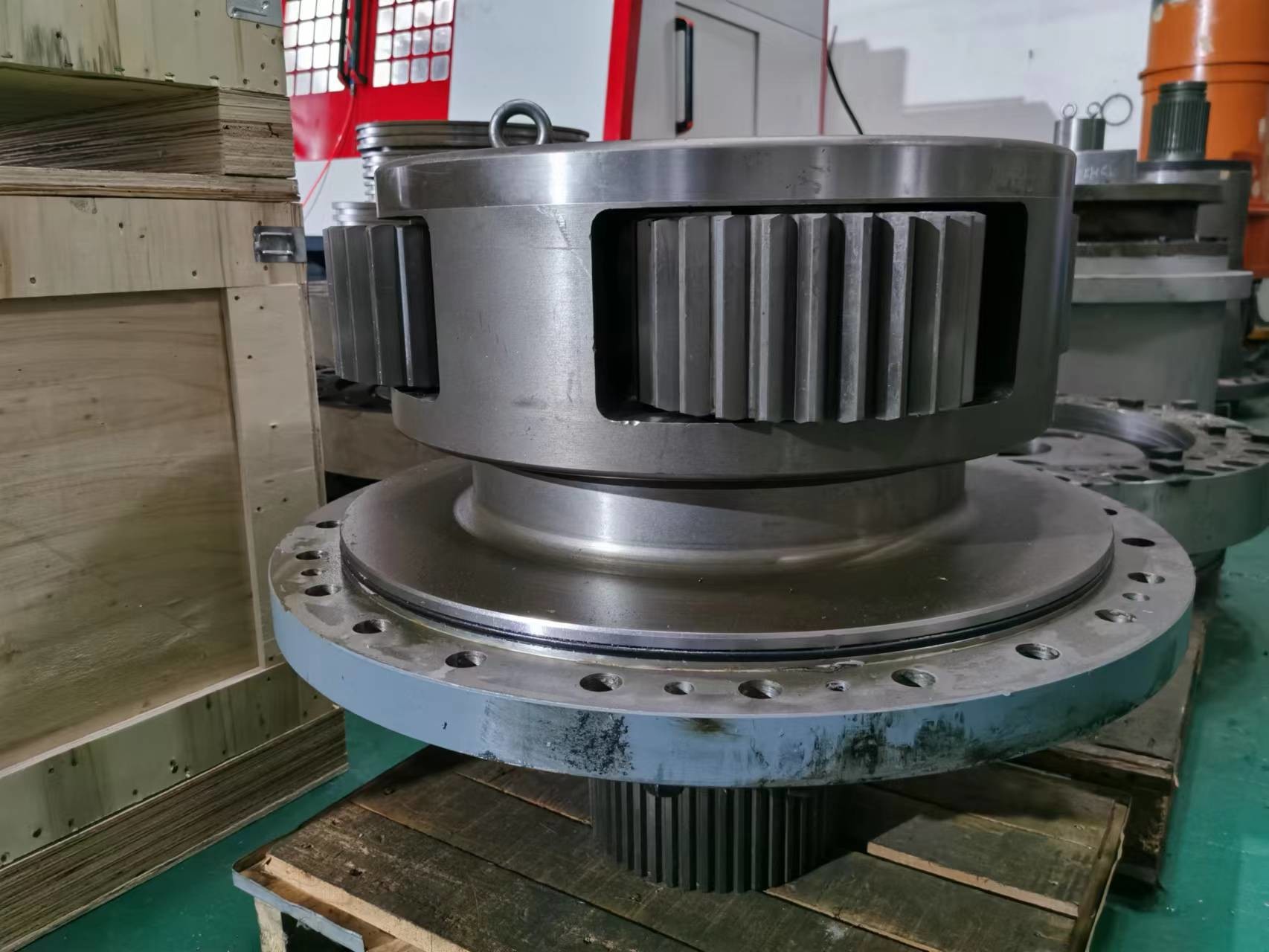

| प्लैनेट गियर नं।: | 3 | टाइप: | तीन ग्रह गियर्स |
|---|---|---|---|
| प्रोफ़ाइल: | प्रेरणा गियर और आंतरिक गियर | कठोरता: | 58-62 एचआरसी |
| अनुप्रयोग: | कोयला खनन | रंग: | पीला |
| प्रमुखता देना: | तीन प्लैनेटरी गियरसेट रेड्यूसर गियर बॉक्स,62 एचआरसी रेड्यूसर गियर बॉक्स,आईएसओ 6 ग्रेड रेड्यूसर गियर बॉक्स |
||
1) अधिचक्रीय गियर ट्रेन का विवरण
एक ग्रहीय गियरसेट में दो गियर लगे होते हैं ताकि एक गियर का केंद्र दूसरे के केंद्र के चारों ओर घूमता रहे।
एक वाहक दो गियर्स के केंद्रों को जोड़ता है और ग्रह और सूर्य गियर्स जाल को घुमाता है ताकि उनकी पिच सर्कल बिना पर्ची के लुढ़क जाए।
प्लैनेट गियर के पिच सर्कल पर एक बिंदु एक एपिसाइक्लॉइड वक्र का पता लगाता है।
इस सरलीकृत मामले में, सन गियर स्थिर है और ग्रहों के गियर सन गियर के चारों ओर घूमते हैं।
2) प्लैनेटरी गियरबॉक्स की सुविधा
ग्रहीय गियर ट्रेन में भार कई ग्रहों के बीच साझा किया जाता है;इसलिए, टोक़ क्षमता बहुत बढ़ जाती है।
सिस्टम में जितने अधिक ग्रह, भार क्षमता उतनी ही अधिक और टॉर्क घनत्व जितना अधिक होगा।
प्लैनेटरी गियर ट्रेन द्रव्यमान के समान वितरण और बढ़ी हुई घूर्णी कठोरता के कारण स्थिरता भी प्रदान करती है।ग्रहीय गियर ट्रेन के गियर पर रेडियल रूप से लगाया गया टॉर्क गियर के दांतों पर पार्श्व दबाव के बिना, गियर द्वारा रेडियल रूप से स्थानांतरित किया जाता है।
एक विशिष्ट अनुप्रयोग में, ड्राइव पावर सन गियर से जुड़ती है।सन गियर तब संचालित करने के लिए बाहरी गियर रिंग के साथ इकट्ठे हुए ग्रहों के गियर को चलाता है।
ग्रहीय गियर प्रणाली का पूरा सेट अपनी धुरी पर और बाहरी गियर रिंग के साथ घूमता है जहां ग्रहीय वाहक से जुड़ा आउटपुट शाफ्ट गति में कमी के लक्ष्य को प्राप्त करता है।
एक ही रिंग गियर के भीतर काम कर सकने वाले कई मंचित गियर और ग्रहीय गियर को दोगुना करके एक उच्च कमी अनुपात प्राप्त किया जा सकता है।
| उत्पादों | गियर बॉक्स / गियर रिड्यूसर |
| पसंद के अनुसार निर्मित | √ |
| गियर प्रोफाइल प्रकार | पेचदार गियर / डबल पेचदार गियर |
| गियर दांत निर्माण | गियर हॉबिंग/गियर ग्राइंडिंग |
| गियर दांत पीसना | √ |
| मॉड्यूल (एम) | रीति |
| दांतों की संख्या (जेड) | रीति |
| दबाव कोण (α) | 20 डिग्री / 14.5 डिग्री |
| कुण्डल कोण (β) | रीति |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| उष्मा उपचार | Carburizing/सीमेंट शमन/नाइट्राइडिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/जीबी | आईएसओ | जीएसटी | एएसटीएम | जिस | शोर |
| 45 | C45E4 | 45 | 1045 | एस45सी | सीके45 |
| 40 करोड़ | 41Cr4 | 40X | 5140 | एससीआर440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | एससीएम22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | एसएनसीएम220 | 21एनआईसीआरएमओ2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम439 | 40NiCrMo6/ 36एनआईसीआरएमओ4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | एसएनसीएम 420 | |
