सामग्री: | 17CrNiMo6/42CrMo | टाइप: | तीन ग्रह गियर्स |
---|---|---|---|
टूथ प्रोफाइल: | प्रेरणा गियर और आंतरिक गियर | कठोरता: | 58-62 एचआरसी |
अनुप्रयोग: | कोयला खनन | रंग: | पीला |
प्रमुखता देना: | 42CrMo रेड्यूसर गियर बॉक्स,रेड्यूसर गियर बॉक्स एपिसाइक्लिक गियर ट्रेन,थ्री प्लैनेट गियर्स एपिसाइक्लिक गियर ट्रेन |

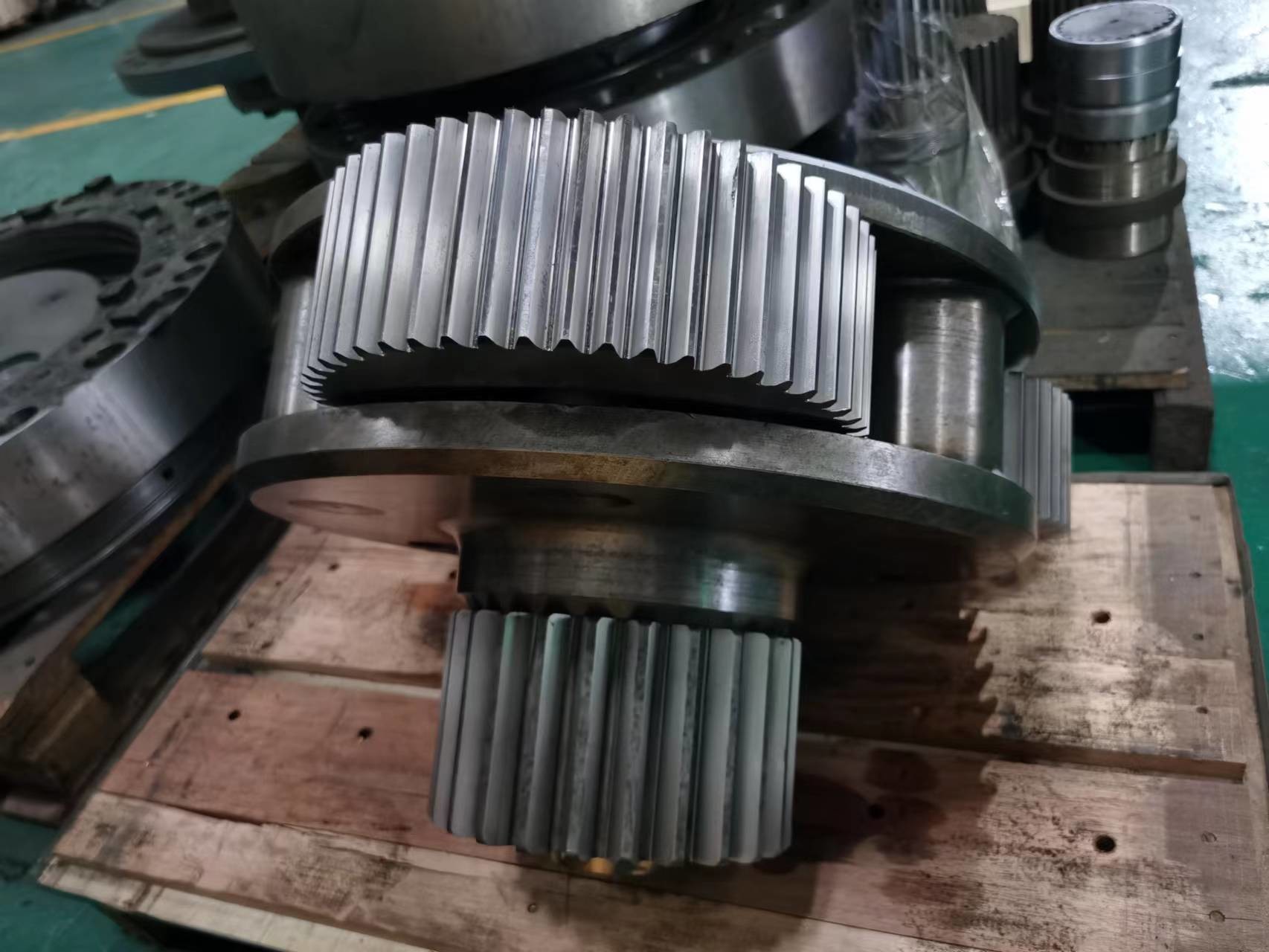

1) अधिचक्रीय गियर ट्रेन का विवरण
एपिसाइक्लिक गियरिंग या प्लैनेटरी गियरिंग एक गियर सिस्टम है जिसमें एक या एक से अधिक बाहरी, या ग्रह, गियर या पिनियन होते हैं, जो केंद्रीय सन गियर या सन व्हील के बारे में घूमते हैं।
आमतौर पर, ग्रह गियर एक जंगम हाथ या वाहक पर चढ़ाया जाता है, जो स्वयं सूर्य गियर के सापेक्ष घूम सकता है।
एपिसाइक्लिक गियरिंग सिस्टम में बाहरी रिंग गियर या एनलस का उपयोग भी शामिल है, जो ग्रह गियर के साथ मेल खाता है।पी
लैनेटरी गियर्स (या एपिसाइक्लिक गियर्स) को आमतौर पर सरल या मिश्रित ग्रहों के गियर के रूप में वर्गीकृत किया जाता है।
2) प्लैनेटरी गियरबॉक्स का लाभ
प्लैनेटरी गियर ट्रेनें मानक समानांतर अक्ष गियर ट्रेनों की तुलना में उच्च शक्ति घनत्व प्रदान करती हैं।
वे मात्रा में कमी, कई कीनेमेटिक संयोजन, विशुद्ध रूप से मरोड़ वाली प्रतिक्रियाएं और समाक्षीय शाफ्टिंग प्रदान करते हैं।
नुकसान में उच्च असर भार, निरंतर स्नेहन आवश्यकताएं, दुर्गमता और डिजाइन जटिलता शामिल हैं।
उत्पादों | गियर बॉक्स / गियर रिड्यूसर |
पसंद के अनुसार निर्मित | √ |
गियर प्रोफाइल प्रकार | पेचदार गियर / डबल पेचदार गियर |
गियर दांत निर्माण | गियर हॉबिंग/गियर ग्राइंडिंग |
गियर दांत पीसना | √ |
मॉड्यूल (एम) | रीति |
दांतों की संख्या (जेड) | रीति |
दबाव कोण (α) | 20 डिग्री / 14.5 डिग्री |
कुण्डल कोण (β) | रीति |
दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
उष्मा उपचार | Carburizing/सीमेंट शमन/नाइट्राइडिंग |
सतह की कठोरता | 58-62 एचआरसी |
स्टील कोड ग्रेड तुलना | |||||
चीन/जीबी | आईएसओ | जीएसटी | एएसटीएम | जिस | शोर |
45 | C45E4 | 45 | 1045 | एस45सी | सीके45 |
40 करोड़ | 41Cr4 | 40X | 5140 | एससीआर440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | एससीएम22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | एसएनसीएम220 | 21एनआईसीआरएमओ2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम439 | 40NiCrMo6/ 36एनआईसीआरएमओ4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | एसएनसीएम 420 |
