| प्रकार: | आंतरिक हेलिकल गियर | प्रोफाइल प्रकार: | पेचदार गियर |
|---|---|---|---|
| मापांक: | 2 | निर्माण प्रक्रिया: | पावर स्किविंग |
| गुणवत्ता ग्रेड: | आईएसओ 7-8 ग्रेड | चेहरा की चौड़ाई: | 35 |
| प्रमुखता देना: | स्किविंग इंटरनल हेलिकल गियर्स,40Cr एलॉय स्टील ट्रांसमिशन गियर्स,हेलिक्स एंगल 45° ट्रांसमिशन गियर्स |
||

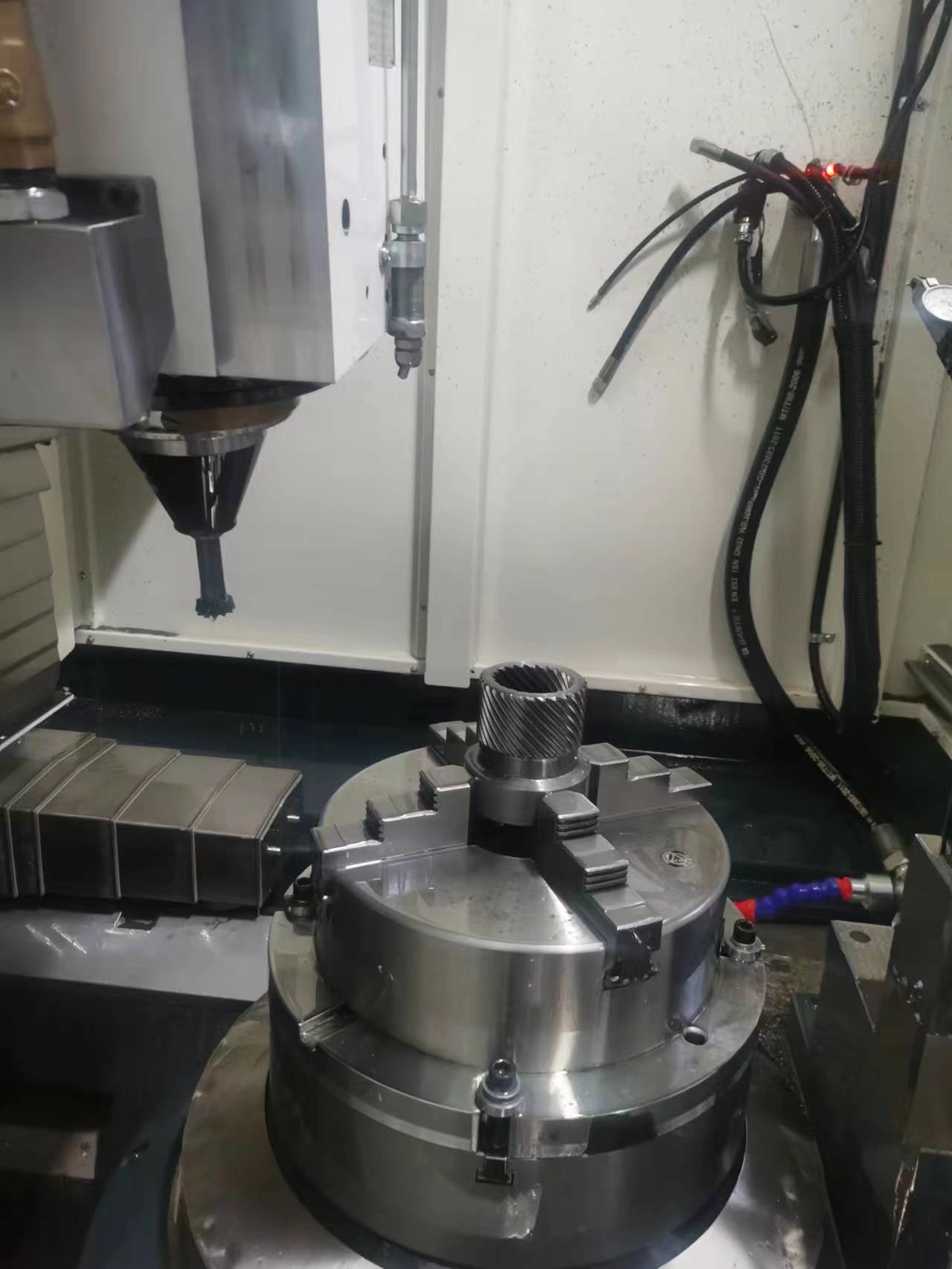

40Cr मिश्र धातु स्टील पावर स्कीविंग आंतरिक हेलिकल गियर हेलिकल कोण 45°
1) आंतरिक हेलिकल गियर का वर्णन
एक आंतरिक हेलिकल गियर आंतरिक हेलिक्स कोण के साथ गियर है।
एक आंतरिक हेल्शियल गियर एक संभोग बाहरी हेल्शियल गियर के साथ काम करने की जरूरत है
2) आंतरिक हेलिकल गियर की उत्पादन क्षमता
मॉड्यूल: 0.5 - 4 मॉड्यूल
कठोरताः 220-260 HB
ताप उपचार: बुझाने और टेम्परिंग
| उत्पाद | आंतरिक हेलिकल गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | आंतरिक गियर |
| गियर दांतों का निर्माण | पावर स्किविंग |
| गियर दांत पीसने | |
| मॉड्यूल (M) | 2 |
| दांतों की संख्या (Z) | 28 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 45° |
| दांत सटीकता ग्रेड | आईएसओ 7-8 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| सतह की कठोरता | 220-260 एचबी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
