| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस220082602 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $50.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| सामग्री: | 20CrMnTi | निर्माण: | तख़्ता जमीन |
|---|---|---|---|
| कठोरता: | 58-62 एचआरसी | मापांक: | 1.5 |
| तख़्ता दांत संख्या: | 11 | ताप उपचार: | सीमेंट |
| प्रमुखता देना: | 20CrMnTi तख़्ता इनपुट दस्ता,20CrMnTi शामिल तख़्ता शाफ्ट,मिश्र धातु इस्पात शामिल तख़्ता इनपुट दस्ता |
||

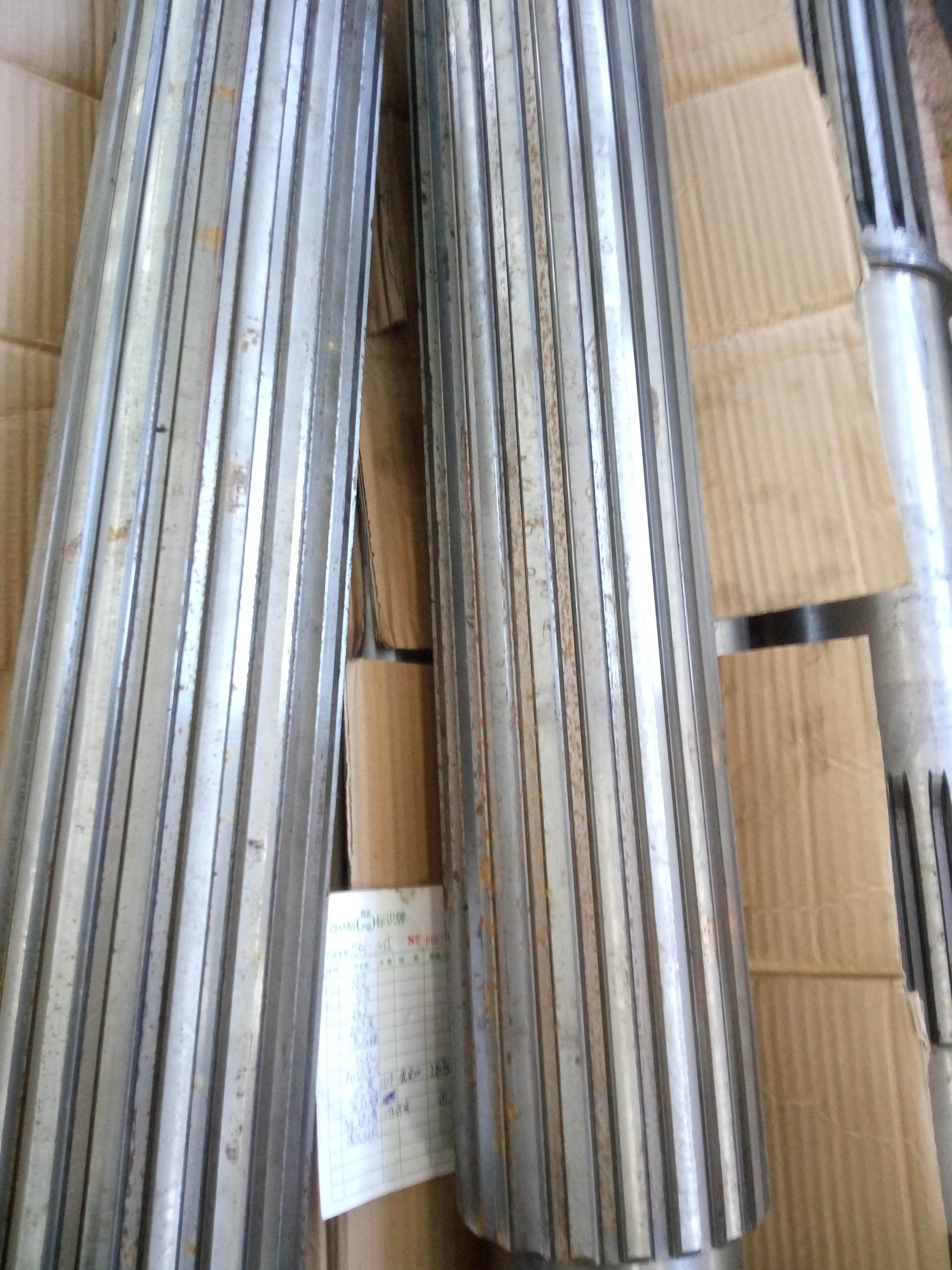

कस्टमाइज्ड अलॉय 20CrMnTi स्टील स्प्लाइन ग्राउंड इनवोल्यूट स्प्लाइन इनपुट शाफ्ट
1) स्प्लाइन शाफ्ट के अनुप्रयोग
भारी मशीनरी: स्प्लाइन शाफ्ट का उपयोग अक्सर ऑटोमोबाइल, विमानन और पृथ्वी-मूविंग मशीनरी में किया जाता है
क्योंकि वे टॉर्क देने के लिए उच्च घूर्णन गति को संभाल सकते हैं। की शाफ्ट जैसे वैकल्पिक शाफ्ट के विपरीत,
स्प्लाइन शाफ्ट सभी दांतों या खांचे पर भार के समान वितरण के कारण अधिक टॉर्क दे सकते हैं।
2) स्प्लाइन का निर्माण मानक
स्प्लाइन को निम्नलिखित मानक के अनुसार निर्मित किया जा सकता है
a) ANSI B92-1-1996
b) DIN 5480
c) DIN 5482
d) NF E22-141
| उत्पाद | आयताकार स्प्लाइन शाफ्ट |
| कस्टम मेड | √ |
| गियर प्रोफाइल प्रकार | स्प्लाइन |

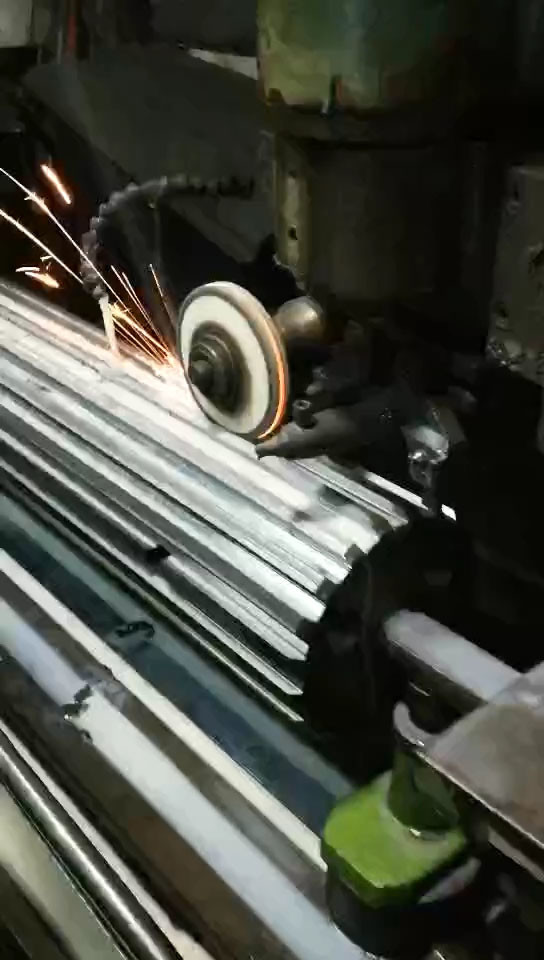

| गियर दांत निर्माण | स्प्लाइन मिलिंग/स्प्लाइन ग्राइंडिंग |
| गियर दांत ग्राइंडिंग | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| कस्टम | 30° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | ISO 6-7 ग्रेड |
| गर्मी उपचार | कार्बराइजिंग |
| सतह कठोरता | 58-62 HRC |
| स्टील कोड ग्रेड तुलना | |||||
| चीन/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
