| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसपीजी22082602 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $260/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 डायस |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1500 टुकड़े/माह |
| सामग्री: | 20Cr2Ni4 | मापांक: | 10 |
|---|---|---|---|
| चौड़ाई: | 60 | दांत संख्या: | 12 |
| सटीकता ग्रेड: | आईएसओ 7 ग्रेड | दाब कोण: | 20° |
| प्रमुखता देना: | मेटल स्पर गियर 10 मॉड्यूल 12T,प्लैनेटरी रेड्यूसर के लिए मेटल स्पर गियर,10 मॉड्यूल 12T प्लैनेटरी सन गियर |
||

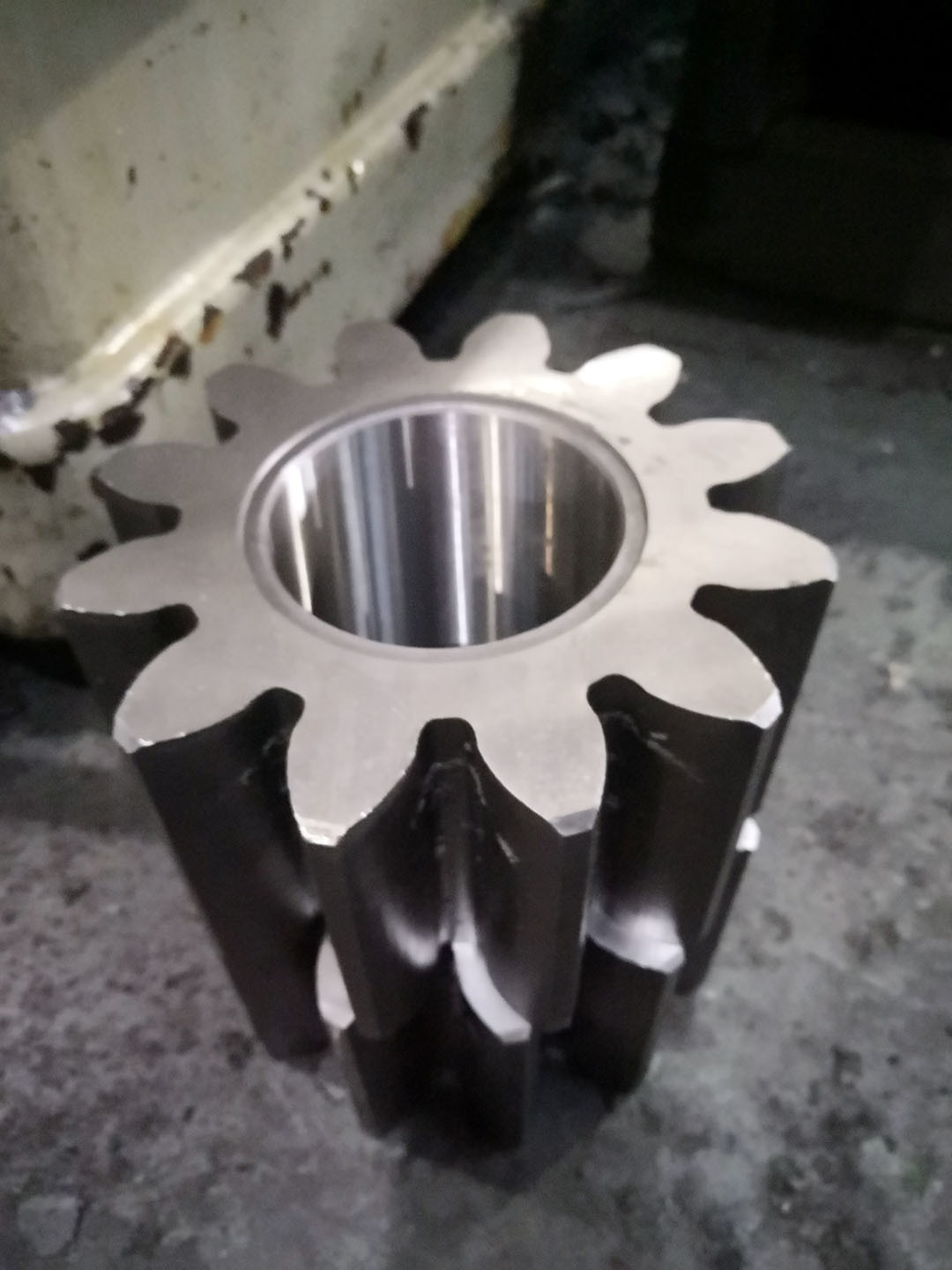

ट्रांसमिशन पार्ट्स 10 मॉड्यूल 12T स्पर गियर ग्राउंड सन गियर फॉर प्लैनेटरी रिड्यूसर
1) रेक्टो गियर्स का वर्णन
सीधे गियर सबसे आम प्रकार के गियर हैं और सबसे सरल भी हैं।
गियर की धुरी के समानांतर होने वाले सीधे दांत रखें।
चूंकि उनका डिज़ाइन सरल है, इसलिए उनका डिजाइन और निर्माण करना सबसे आसान है और इसलिए वे सबसे किफायती प्रकार के गियर हैं।
यह ज्ञात नहीं है कि सीधे गियर सबसे नरम या सबसे शांत हैं, लेकिन वे बहुत कुशल हैं और बहुत अधिक शक्ति उत्पन्न करते हैं।
वे धीमी गति से मध्यम गति तक अच्छी तरह से काम करते हैं, लेकिन उच्च गति पर कंपन और शोर करने की प्रवृत्ति रखते हैं।
| उत्पाद | स्पर गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर हॉबिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | 12 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
