| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसपीजी22082601 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $260/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 डायस |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1500 टुकड़े/माह |
| सामग्री: | 20Cr2Ni4 | मापांक: | 16 |
|---|---|---|---|
| चौड़ाई: | 85 | दांत संख्या: | 35 |
| सटीकता ग्रेड: | आईएसओ 7 ग्रेड | दाब कोण: | 20° |
| प्रमुखता देना: | प्लैनेटरी ड्रिवेन मेटल स्पर गियर,20Cr2Ni4 प्लेनेटरी स्पर गियर,मेटल स्पर गियर आईएसओ 7 ग्रेड |
||

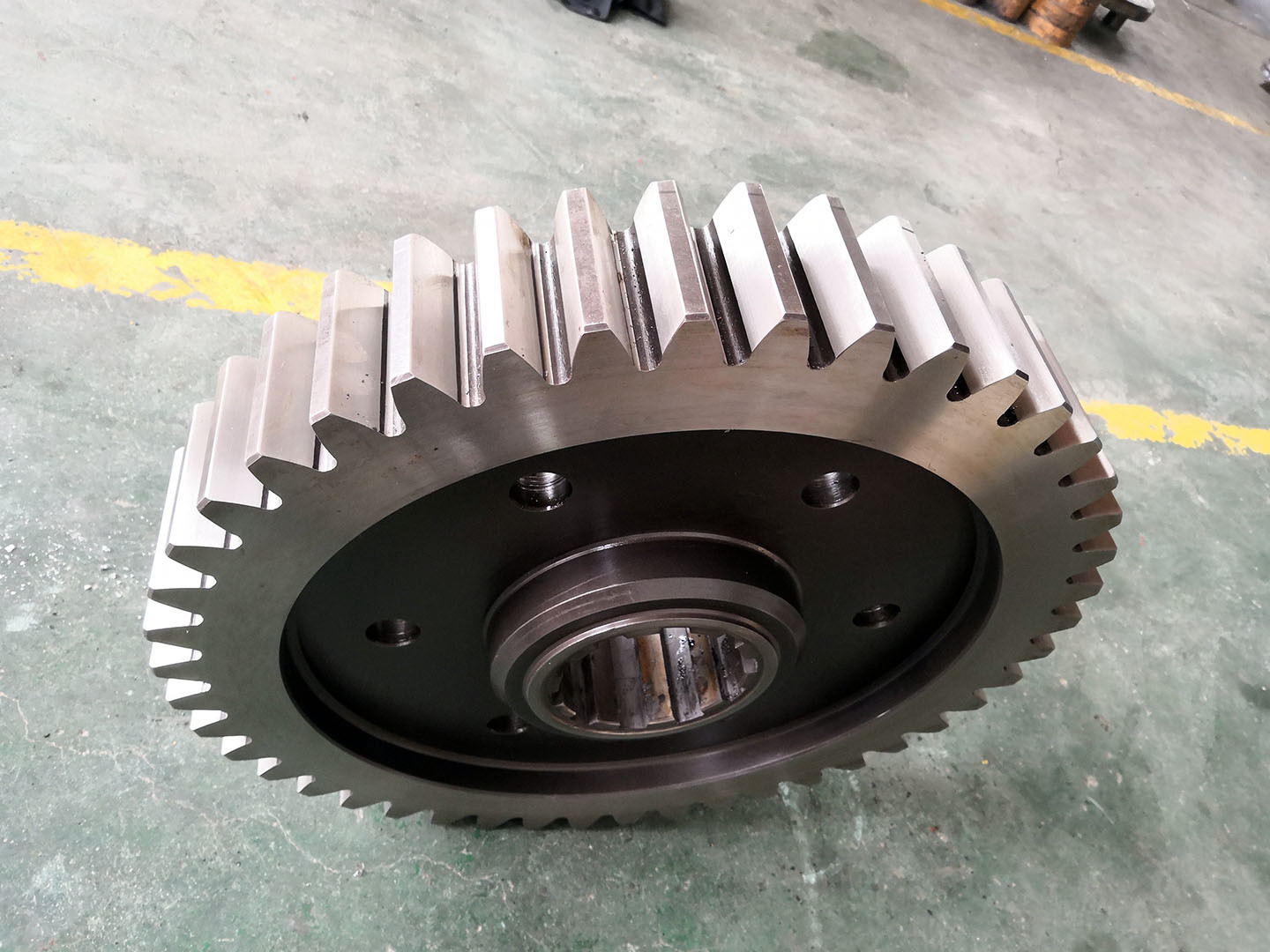

ट्रांसमिशन पार्ट्स फोल्डेड स्टील गियर ग्राउंड प्लैनेटरी ड्राइव स्पर गियर
स्पर गियर का वर्णन
स्पर गियर सबसे आम प्रकार के गियर हैं, और सबसे सरल भी हैं। उनके दांत सीधे हैं
जो कि गियर की धुरी के समानांतर निर्मित होते हैं।
डिजाइन और निर्माण के लिए सबसे आसान, और इसलिए गियर का सबसे किफायती प्रकार हैं।
सबसे चिकनी या सबसे शांत गियर के रूप में नहीं जाना जाता है, लेकिन वे अत्यधिक कुशल हैं और बहुत उत्पादन करते हैं
वे धीमी गति से मध्यम गति तक अच्छी तरह से चलते हैं, लेकिन वे उच्च गति पर कंपन करने और शोर करने की प्रवृत्ति रखते हैं।
| उत्पाद | स्पर गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर हॉबिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 16 |
| दांतों की संख्या (Z) | 35 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
