| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस220082302 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $150.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| निर्माण: | तख़्ता पीसना | कठोरता: | 58-62 एचआरसी |
|---|---|---|---|
| कड़वाहट: | रा 0.8~1.6 | चौड़ाई: | 10 |
| प्रमुख व्यास: | 150 मिमी | लघु व्यास: | 126 मिमी |
| प्रमुखता देना: | समानांतर कुंजी स्प्लिंड दस्ता,तख़्ता गियर दस्ता 20X2H4A,समानांतर कुंजी तख़्ता गियर दस्ता |
||

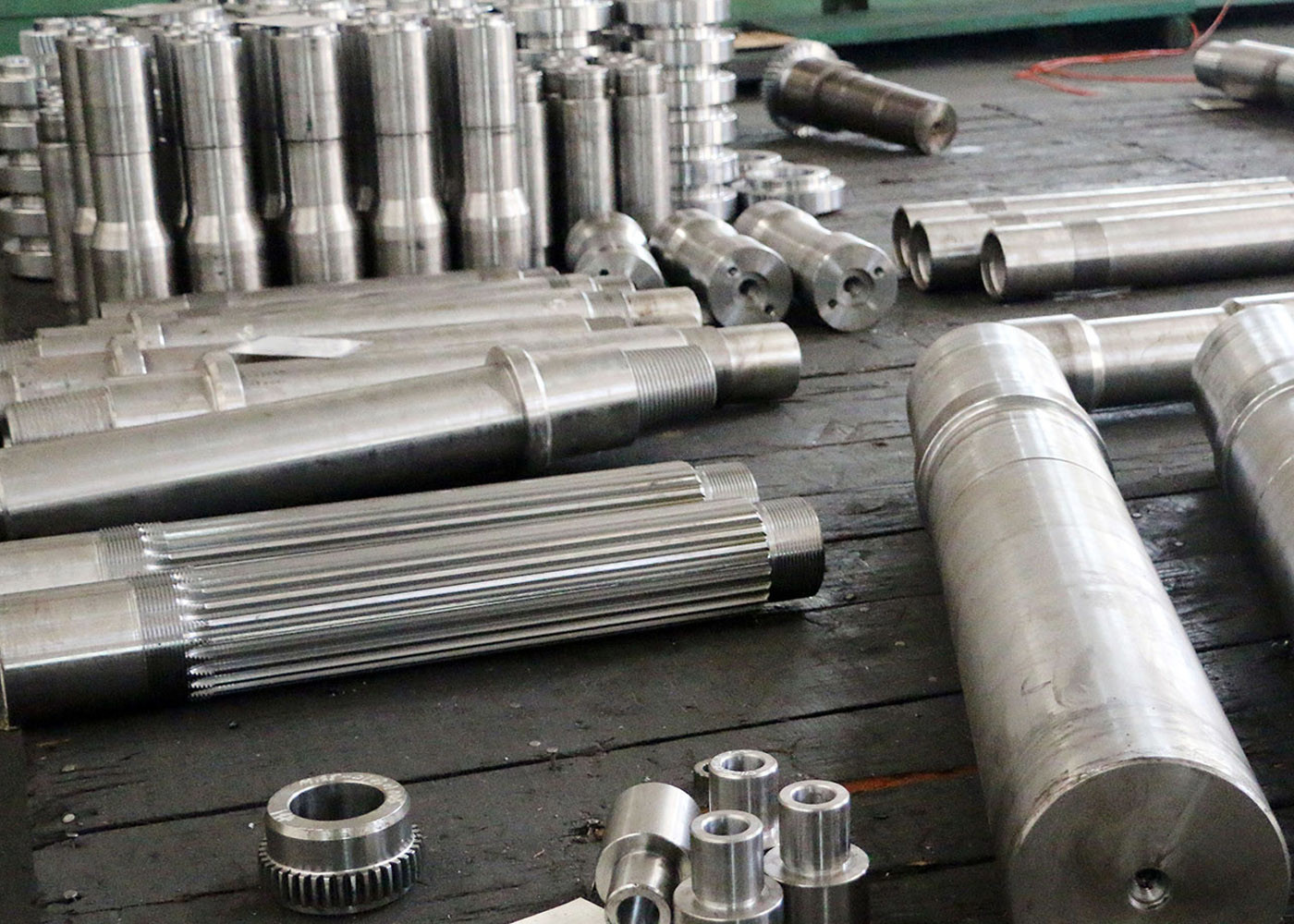

कस्टम निर्मित 20X2H4A स्टील स्प्लाइन ग्राइंडिंग समानांतर कुंजी स्प्लिनेड शाफ्ट
1) स्प्लिनेड शाफ्ट के अनुप्रयोग
विनिर्माण और औद्योगिक प्रतिष्ठानों से लेकर उद्योगों तक के विभिन्न अनुप्रयोगों के लिए स्पिन्नीड शाफ्ट महत्वपूर्ण हैं।
सार्वजनिक परिवहन, ऑटोमोबाइल, और एयरोस्पेस उपकरण। स्प्लिनेड शाफ्ट प्रसारित करने में सक्षम हैं
उच्च गति अनुप्रयोगों और भारी शुल्क लोड ले जाने वाले उपकरणों के लिए टॉर्क।
ऑटोमोबाइल ड्राइव ट्रेनें, जहां वे घूर्णी गति को रैखिक गति में परिवर्तित करते हैं।
उच्च गति के घूर्णन का सामना करने के लिए स्पिन्नीड शाफ्ट बनाए जाते हैं, जिसमें असाधारण नियंत्रण और समान भार होता है
पूरे स्लाइन ग्रूव पर वितरण अधिक समान रूप से वितरित बल अधिक विश्वसनीय भार के लिए अनुमति देता है
ट्रांसमिशन और अधिक गति विनाशकारी भाग असंतुलन के जोखिम के बिना।
| उत्पाद | आयताकार स्पाइन शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | स्प्लाइन |
| गियर दांतों का निर्माण | स्प्लिने मिलिंग/ स्प्लिने मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 30° |
| हेलिक्स कोण (β) | |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
