| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसपीजी22082201 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $260/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 डायस |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1500 टुकड़े/माह |
| सामग्री: | 20Cr2Ni4 | मापांक: | 16 |
|---|---|---|---|
| चेहरा की चौड़ाई: | 75 | टूथ नंबर: | 15 |
| पिच का व्यास: | 280 | तख़्ता प्रकार: | सीधे पक्षीय तंग |
| प्रमुखता देना: | 16 मॉड्यूल 15T मेटल स्पर गियर,16 मॉड्यूल 15T स्ट्रेट स्पर गियर,स्ट्रेट साइडेड स्पलाइन मेटल स्पर गियर |
||

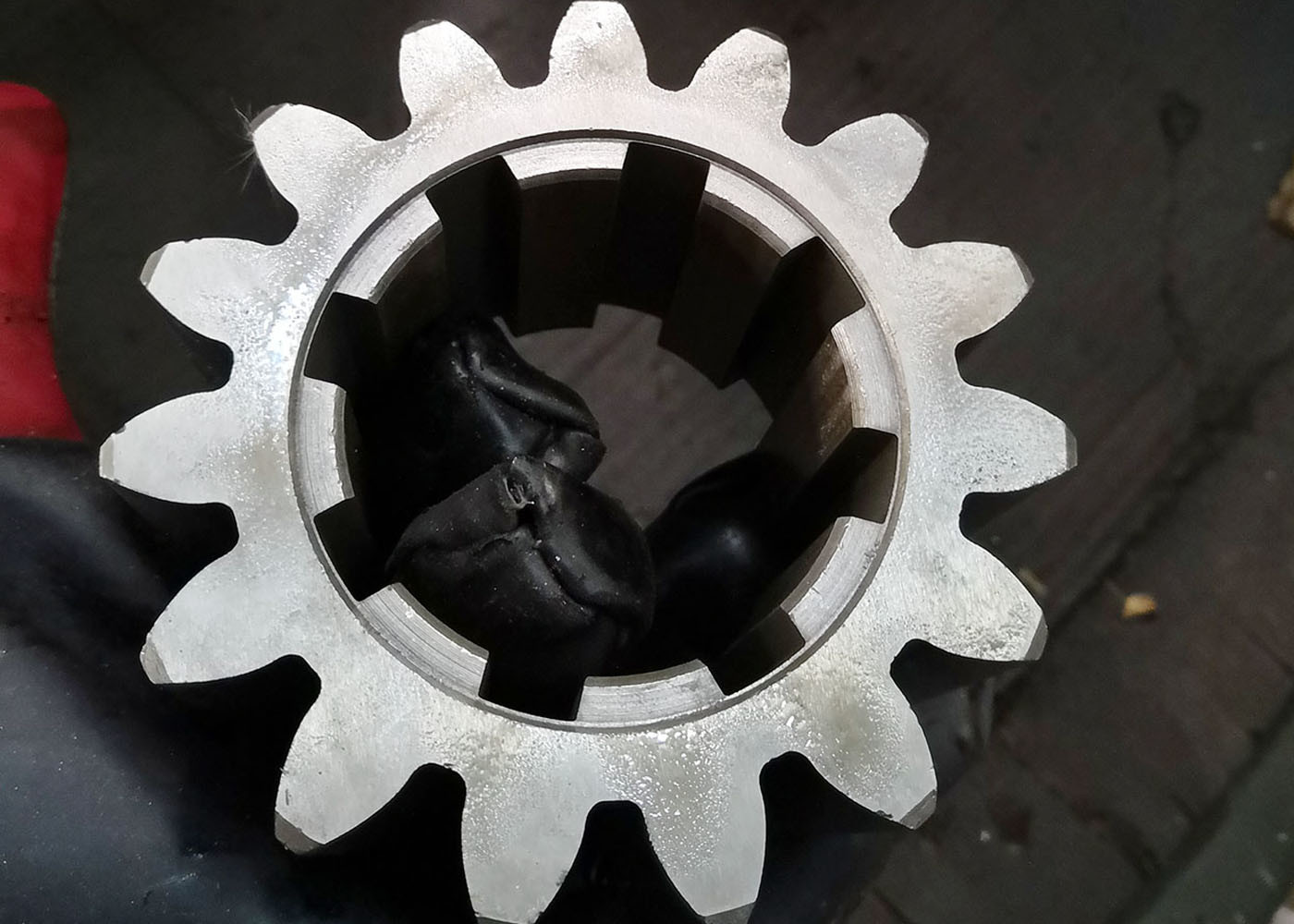

16 मॉड्यूल 15T गियर ग्राइंडिंग मेटल स्पर गियर
1) स्प्लिन्स का वर्णन
एक स्पाइन तब बनता है जब कुंजीमार्ग एक छेद के चारों ओर संरेखित होते हैं। स्पाइन में दांतों की कोई भी संख्या हो सकती है, और
दांतों को सीधे पक्षीय, घुमावदार या हेलिकल आकार का बनाया जा सकता है। स्प्लिन्स का उपयोग मुख्य रूप से संचालित घटकों को जोड़ने के लिए किया जाता है
मशीनों और वाहनों में, जैसे मोटरसाइकिलों पर गियर शिफ्टर्स और इंजन शाफ्ट के लिए क्लैंप।
2) स्प्लिन्स का प्रयोग
एयरोस्पेस
कृषि
मोटर वाहन
भारी उपकरण
औद्योगिक निर्माण
तेल और गैस
| उत्पाद | स्पर गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर हॉबिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 16 |
| दांतों की संख्या (Z) | 15 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
