| प्रकार: | सितारा | तख़्ता चौड़ाई: | 10 |
|---|---|---|---|
| लघु व्यास: | 137 | प्रमुख व्यास: | 150 |
| गुणवत्ता ग्रेड: | आईएसओ 8 ग्रेड | सामग्री: | DIN 17CrNiMo6 |
| प्रमुखता देना: | 17CrNiMo6 ट्रांसमिशन स्टार स्प्रोकेट,आंतरिक स्प्लिन के साथ स्टार स्प्रोकेट,ट्रांसमिशन गियर्स स्टार स्प्रोकेट |
||
1)समानांतर/सीधे पक्षीय स्प्लाइन का वर्णन
समानांतर स्पलाइन में सीधे और समानांतर दांतों के किनारे होते हैं और विभिन्न मानकों में दांतों की संख्या भिन्न हो सकती है
4 से 12 तक। वे अपने कारण इनवोल्ट स्पलाइन और serrations की तुलना में उच्च टोक़ प्रेषित कर सकते हैं
प्रोफाइल के छोटे से बड़े व्यास तक दांतों की मोटाई बड़ी होती है, लेकिन तनाव के कारण थकान के कारण विफल हो सकती है।
किनारों की जड़ में एकाग्रता।

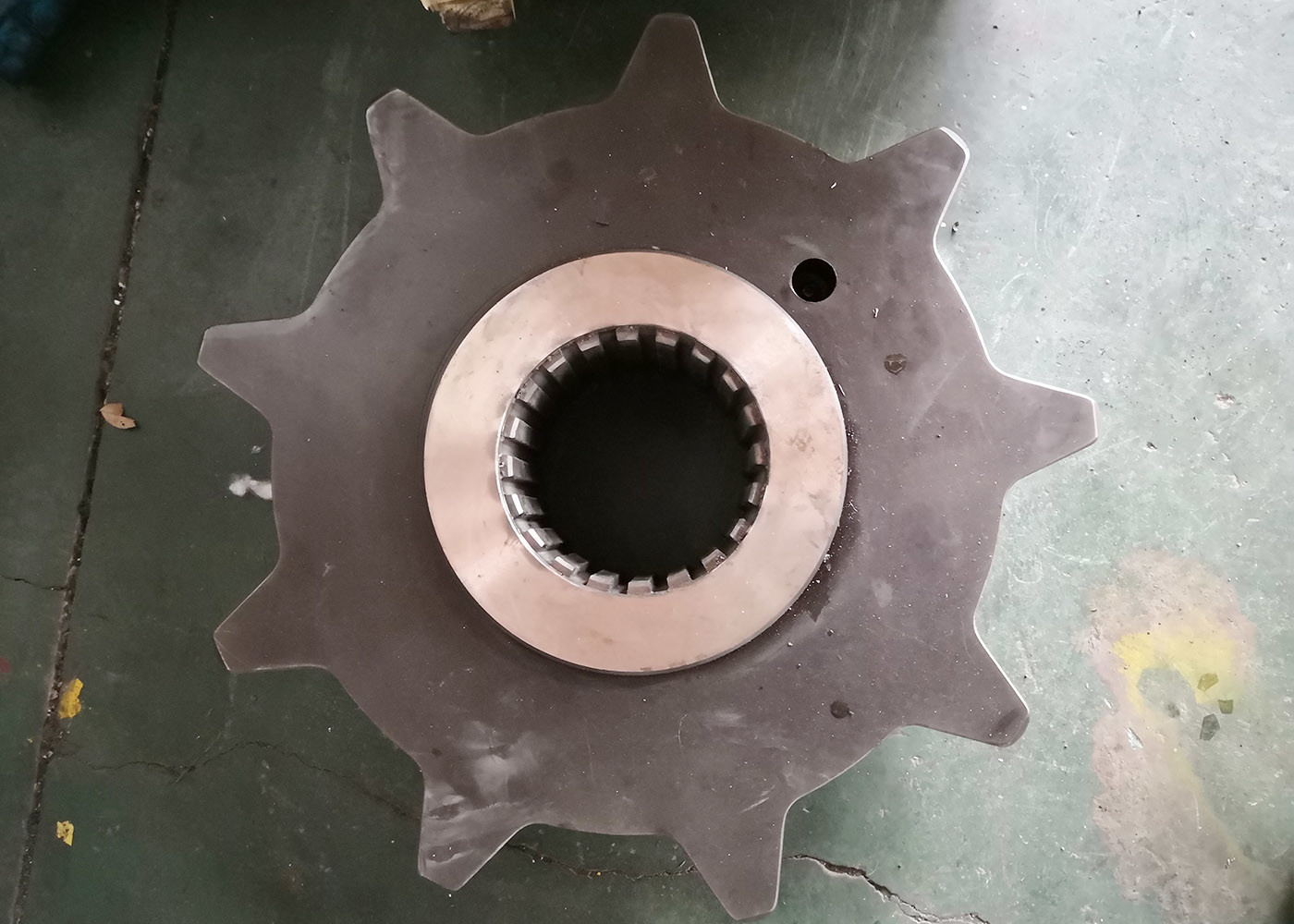

| उत्पाद | स्टार स्प्रोकेट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | आंतरिक स्प्लाइन |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | |
| कठोरता | ≥51 एचआरसी |
| कठोर गहराई | 1.4~1.8 मिमी |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 8 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| वजन | 89 किलो |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
