| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | YZCP22082101 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $150/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 टुकड़े/माह |
| प्रकार: | छड़ युग्मन | प्रोफाइल प्रकार: | आंतरिक स्पर गियर |
|---|---|---|---|
| तख़्ता प्रकार: | आयताकार | निर्माण प्रक्रिया: | गियर का आकार |
| गुणवत्ता ग्रेड: | आईएसओ 8 ग्रेड | डी पी: | 6 |
| प्रमुखता देना: | आंतरिक प्रेरणा गियर शाफ्ट युग्मन,42CrMo स्टील गियर शाफ्ट युग्मन,42CrMo स्टील लचीला शाफ्ट युग्मन |
||

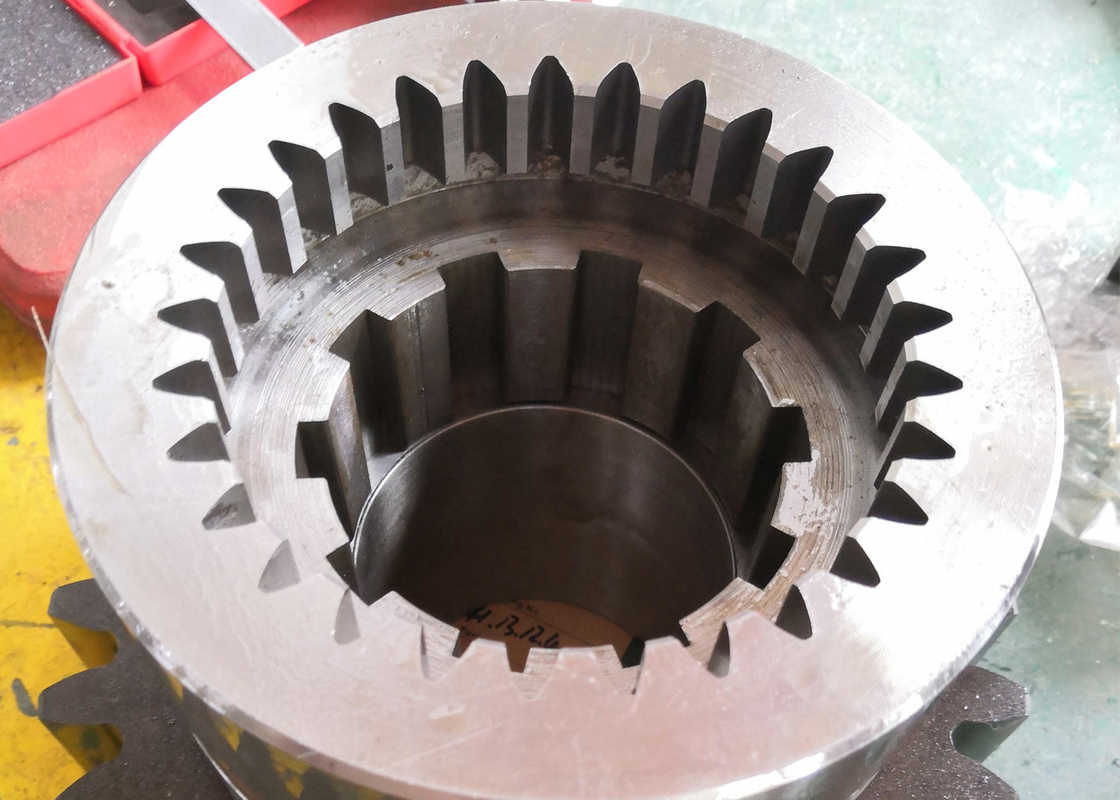

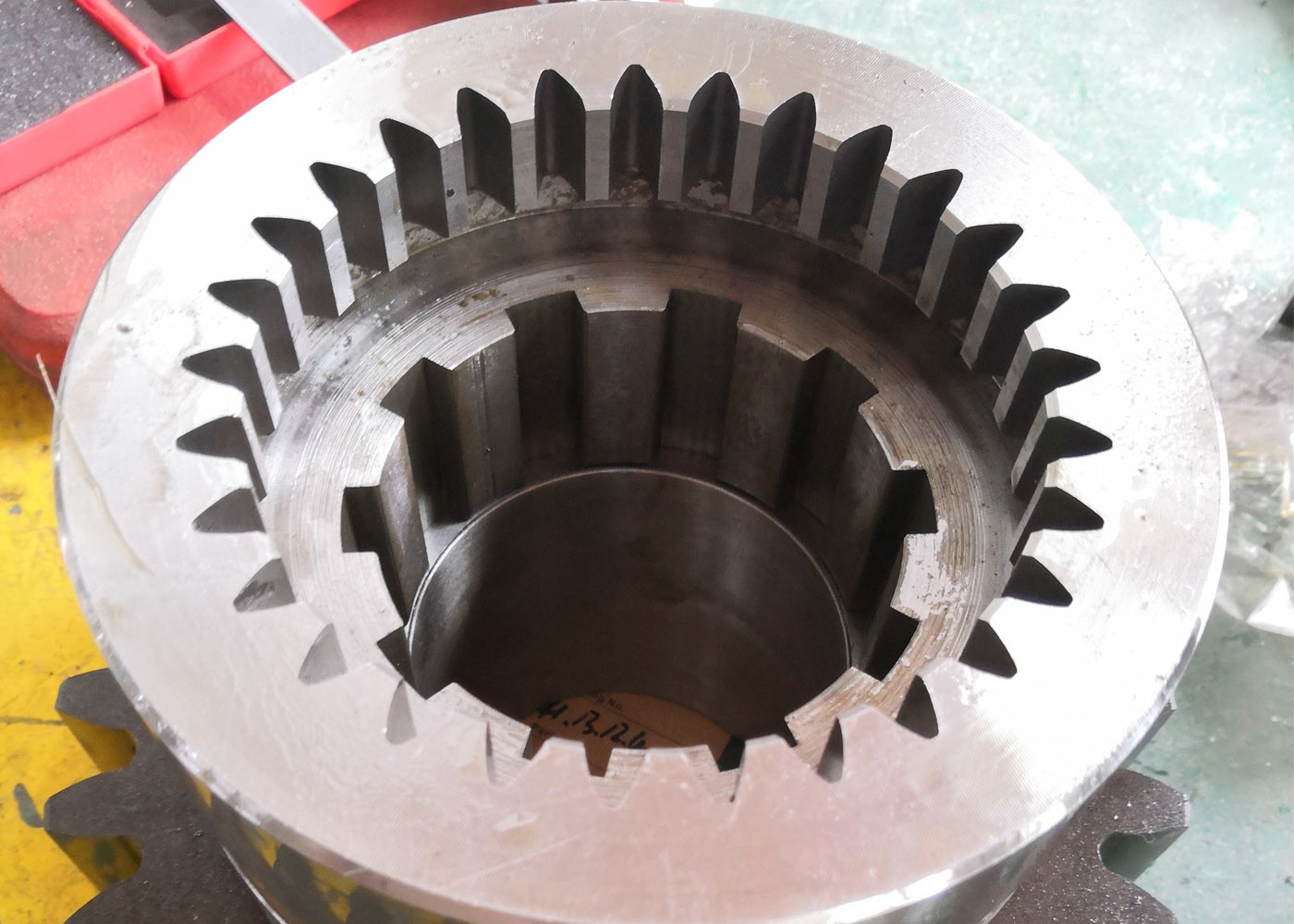

1) शाफ्ट युग्मन का वर्णन
एक शाफ्ट युग्मन एक यांत्रिक घटक है जो ड्राइव शाफ्ट और एक मोटर आदि के संचालित शाफ्ट को जोड़ता है,
शाफ्ट युग्मन यांत्रिक लचीलापन प्रदान करते हैं, शाफ्ट के गलत संरेखण के लिए सहिष्णुता प्रदान करते हैं।
2) शाफ्ट कपलिंग के अनुप्रयोग
शाफ्ट युग्मन दो घूर्णन शाफ्ट, जैसे ड्राइविंग शाफ्ट को जोड़ने वाले यांत्रिक घटक हैं
और चालित शाफ्ट, शक्ति के प्रसारण के उद्देश्य से। इसका उपयोग मोटर्स, पंप, जनरेटर,
और कंप्रेसर।
| उत्पाद | शाफ्ट युग्मन |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | आंतरिक गियर/स्प्लाइन |
| गियर दांतों का निर्माण | गियर का आकार |
| गियर दांत पीसने | |
| मॉड्यूल (M) | 6 |
| दांतों की संख्या (Z) | 4.233 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 8 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
