| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसपीजी22081303 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $260/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 डायस |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1500 टुकड़े/माह |
| सामग्री: | 20Cr2Ni4 | मापांक: | 8M और 4M |
|---|---|---|---|
| चेहरा की चौड़ाई: | 60 | परत की गहराई: | 1.1-1.5 मिमी |
| पिच का व्यास: | 62.04 / 42.888 | गियर प्रकार: | डुप्लिकेट गियर |
| प्रमुखता देना: | डुप्लीकेट स्पर गियर ट्रांसमिशन,स्पर गियर ट्रांसमिशन 8 मॉड्यूल 27T,4 मॉड्यूल 29T डुप्लिकेट गियर |
||

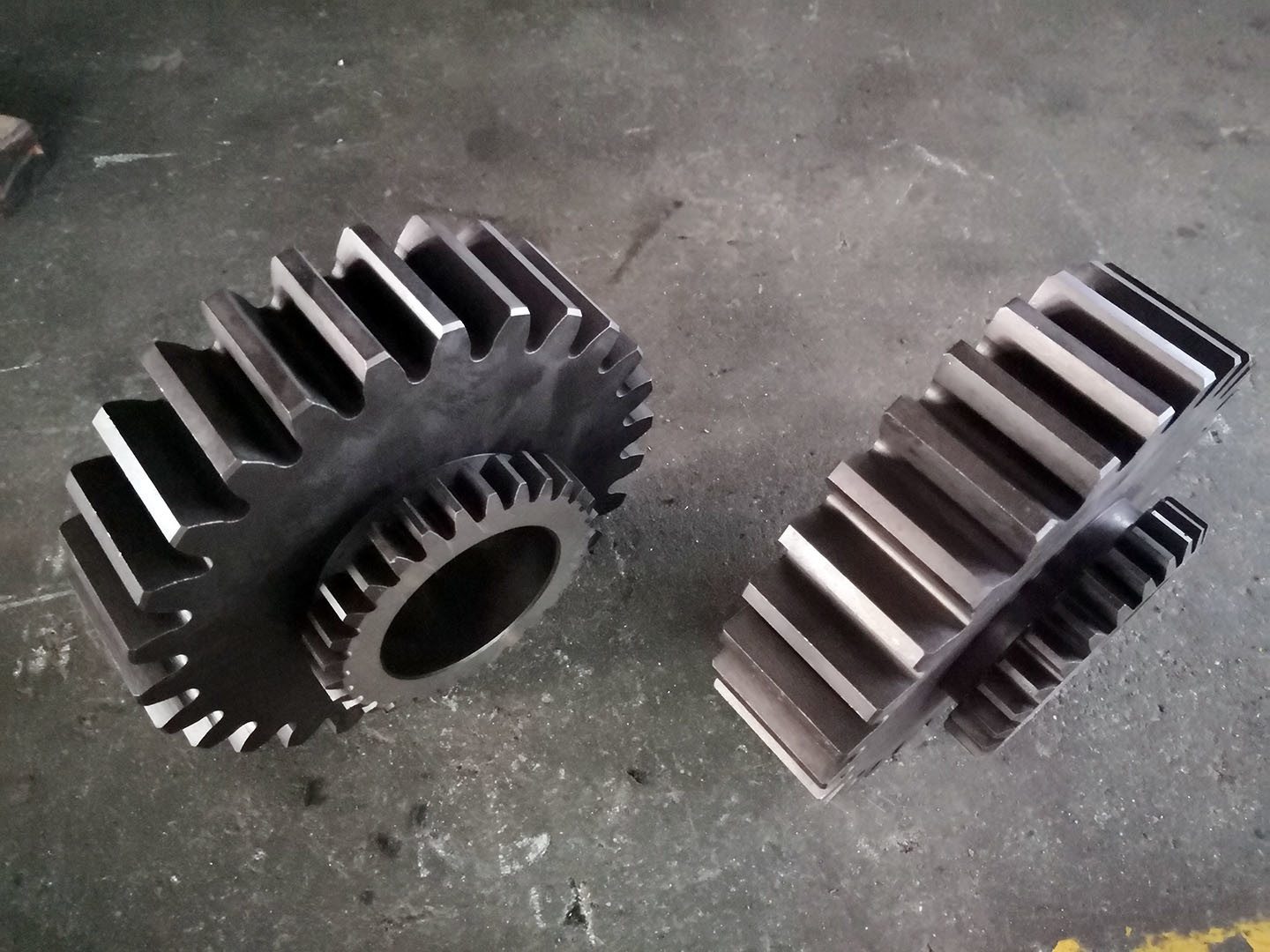

8 मॉड्यूल 27T और 4 मॉड्यूल 29T गियर ग्राइंडिंग डुप्लिकेट ट्रांसमिशन स्पर गियर
1) स्पर गियर के प्रकार
a) बाहरी स्पर गियर
b) आंतरिक स्पर गियर
2) स्पर गियर के बुनियादी तकनीकी डेटा
a) मॉड्यूल/व्यापक पिच
b) प्रेस कोण
ग) केंद्र की दूरी
(घ) परिशिष्ट की ऊँचाई
(e) डेडेंडम की ऊंचाई
f) बाहरी व्यास/टिप व्यास
| उत्पाद | दोहरे गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर हॉबिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 8/4 |
| दांतों की संख्या (Z) | 27/29 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
