| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसपीजी22081302 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $260/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 डायस |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1500 टुकड़े/माह |
| सामग्री: | 20Cr2Ni4 | मापांक: | 14 |
|---|---|---|---|
| चेहरा की चौड़ाई: | 90 | टूथ नंबर: | 17 |
| पिच का व्यास: | 238 | तख़्ता प्रकार: | आयताकार |
| प्रमुखता देना: | 16 मॉड्यूल 31T स्ट्रेट स्पर गियर,बेलनाकार स्ट्रेट स्पर गियर,गियर ट्रांसमिशन में 31T स्पर गियर |
||

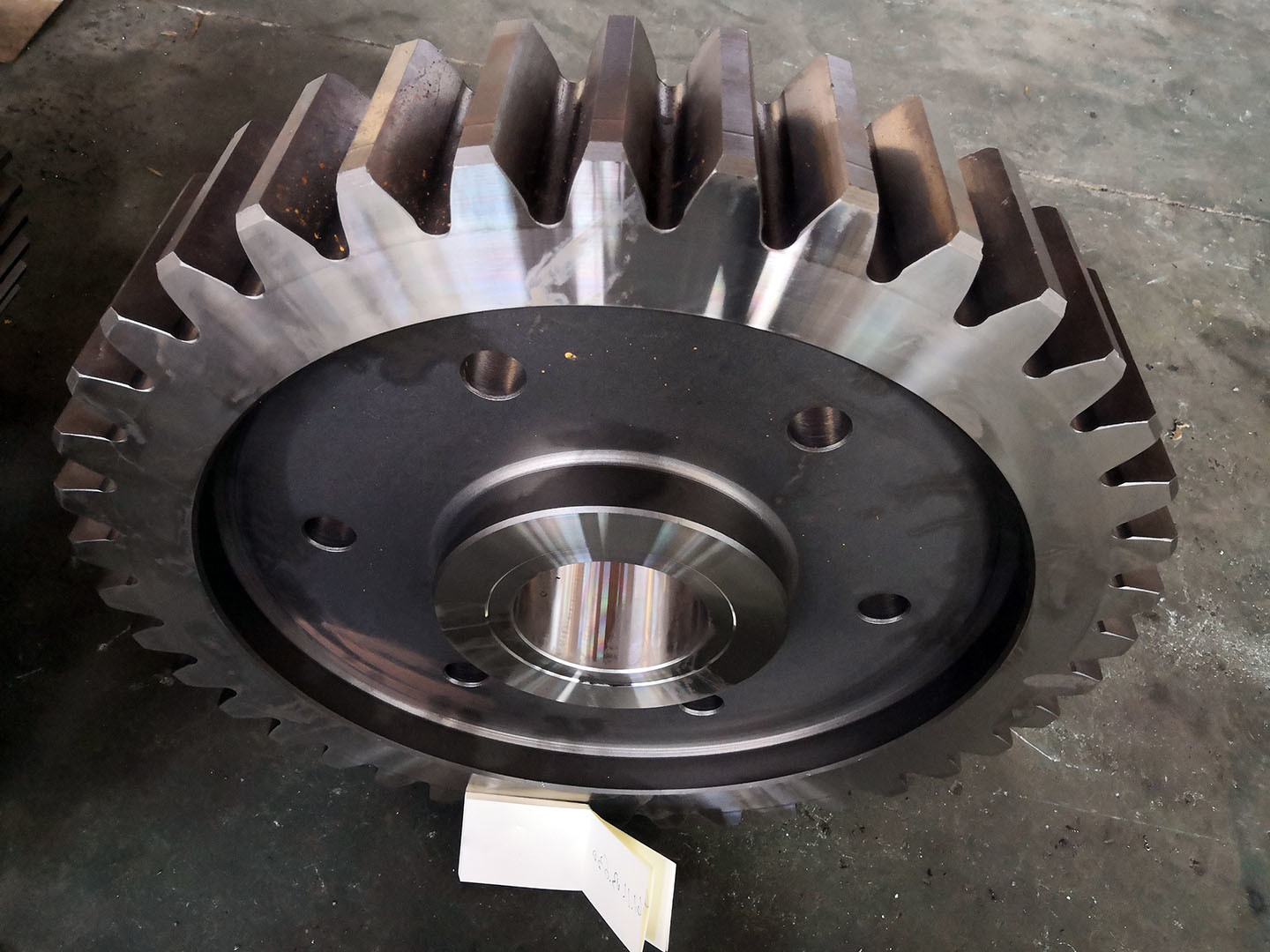

16 मॉड्यूल 31T गियर ग्राइंडिंग प्लैनेटरी ड्राइव स्पर गियर ट्रांसमिशन गियरबॉक्स
1) स्पर गियर की विशेषताएं
यह एक सरल संरचना की विशेषता है सीधे, समानांतर दांत जो एक की परिधि के चारों ओर स्थित हैं
एक शाफ्ट के ऊपर फिट होने वाले एक केंद्रीय छेद के साथ सिलेंडर शरीर।
स्पर गियर को बेलनाकार गियर के रूप में वर्गीकृत किया जाता है।
चूंकि गियर के दांत सतहों अक्षों के समानांतर हैं घुड़सवार शाफ्टों के अक्षीय दिशा में कोई जोर उत्पन्न नहीं होता है।
2) स्पर गियर का निर्माण
स्पर गियर गियर एक नाब के साथ मशीनीकृत है जो गियर सतह को बदले बिना गियर बॉडी को बोर के चारों ओर मोटा करता है।
मध्य छेद को भी ऐसे छिद्रित किया जा सकता है जिससे स्पर गियर एक स्पाइन या कुंजी वाले शाफ्ट पर फिट हो।
| उत्पाद | स्पर गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर हॉबिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 14 |
| दांतों की संख्या (Z) | 17 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
