| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसपीजी22081103 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $260/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 50 डायस |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1500 टुकड़े/माह |
| सामग्री: | 20Cr2Ni4 | डी पी: | 2.54 |
|---|---|---|---|
| चेहरा की चौड़ाई: | 65 | दांत संख्या: | 24 |
| प्रोफाइल प्रकार: | सीधा दांत | गुणवत्ता ग्रेड: | आईएसओ 6-7 ग्रेड |
| प्रमुखता देना: | 20Cr2Ni4 स्टील स्पर गियर्स,प्रेसिजन स्पर गियर्स 10 मॉड्यूल 24T,20Cr2Ni4 स्टील प्रेसिजन स्पर गियर्स |
||

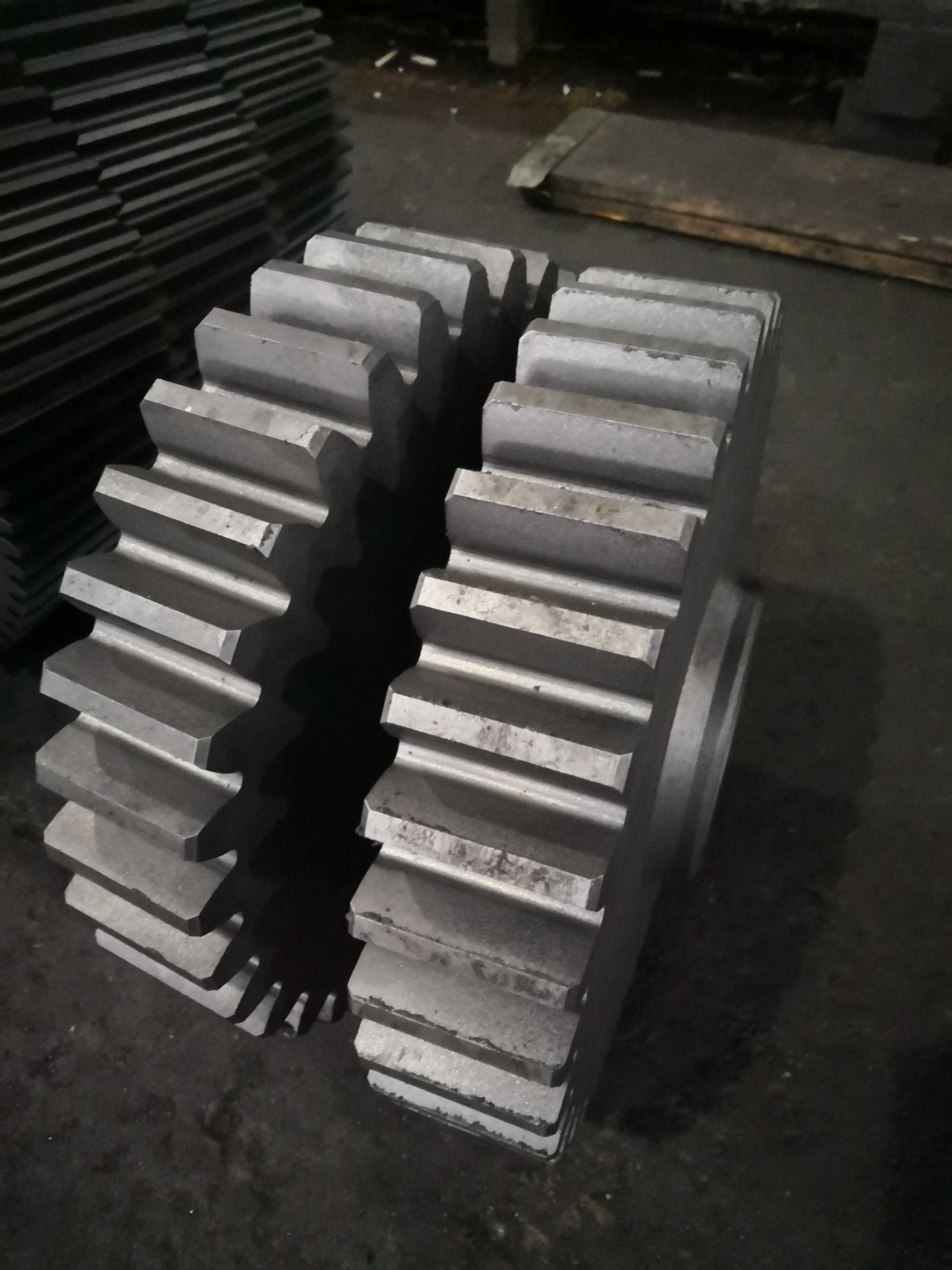

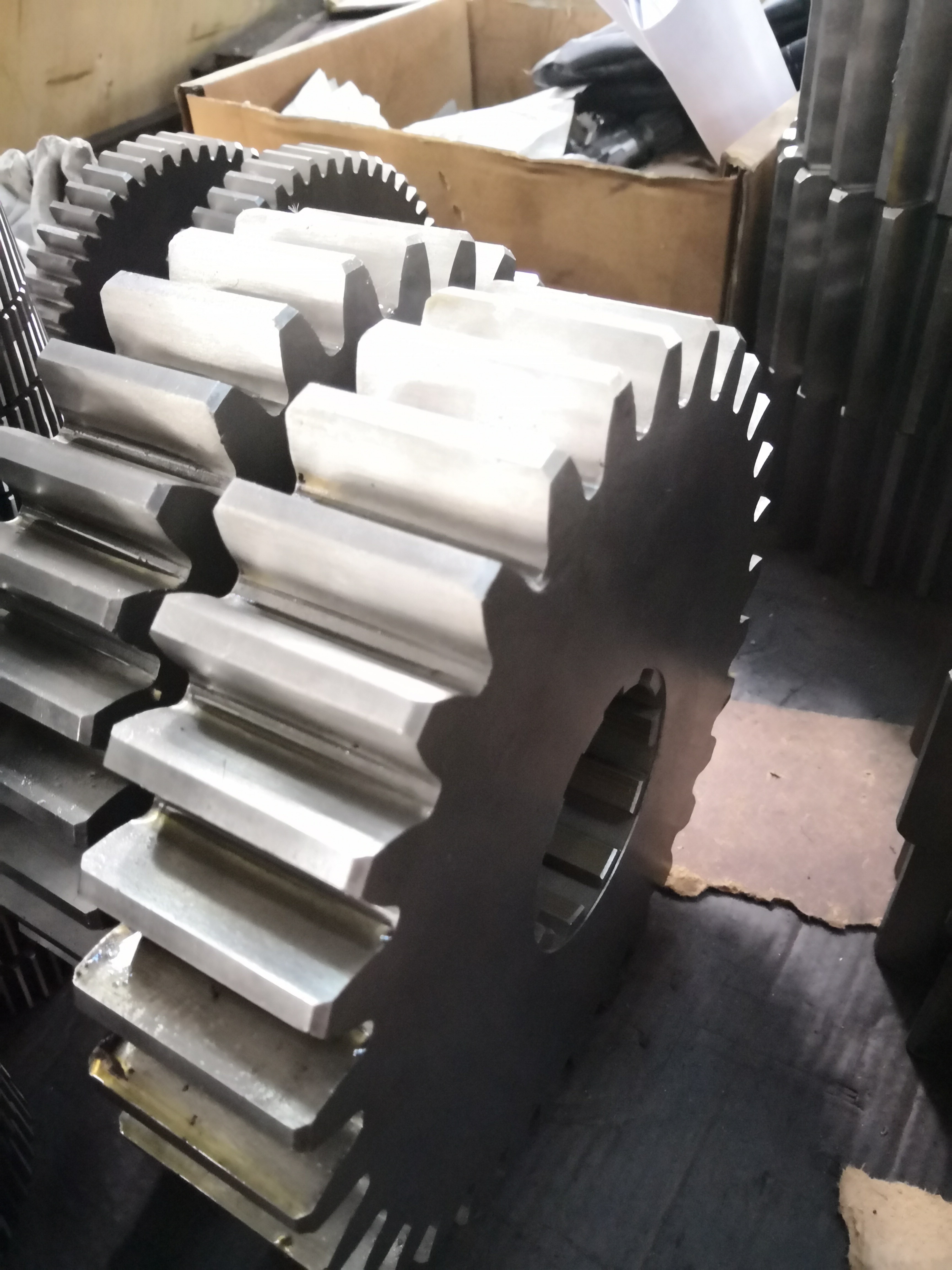

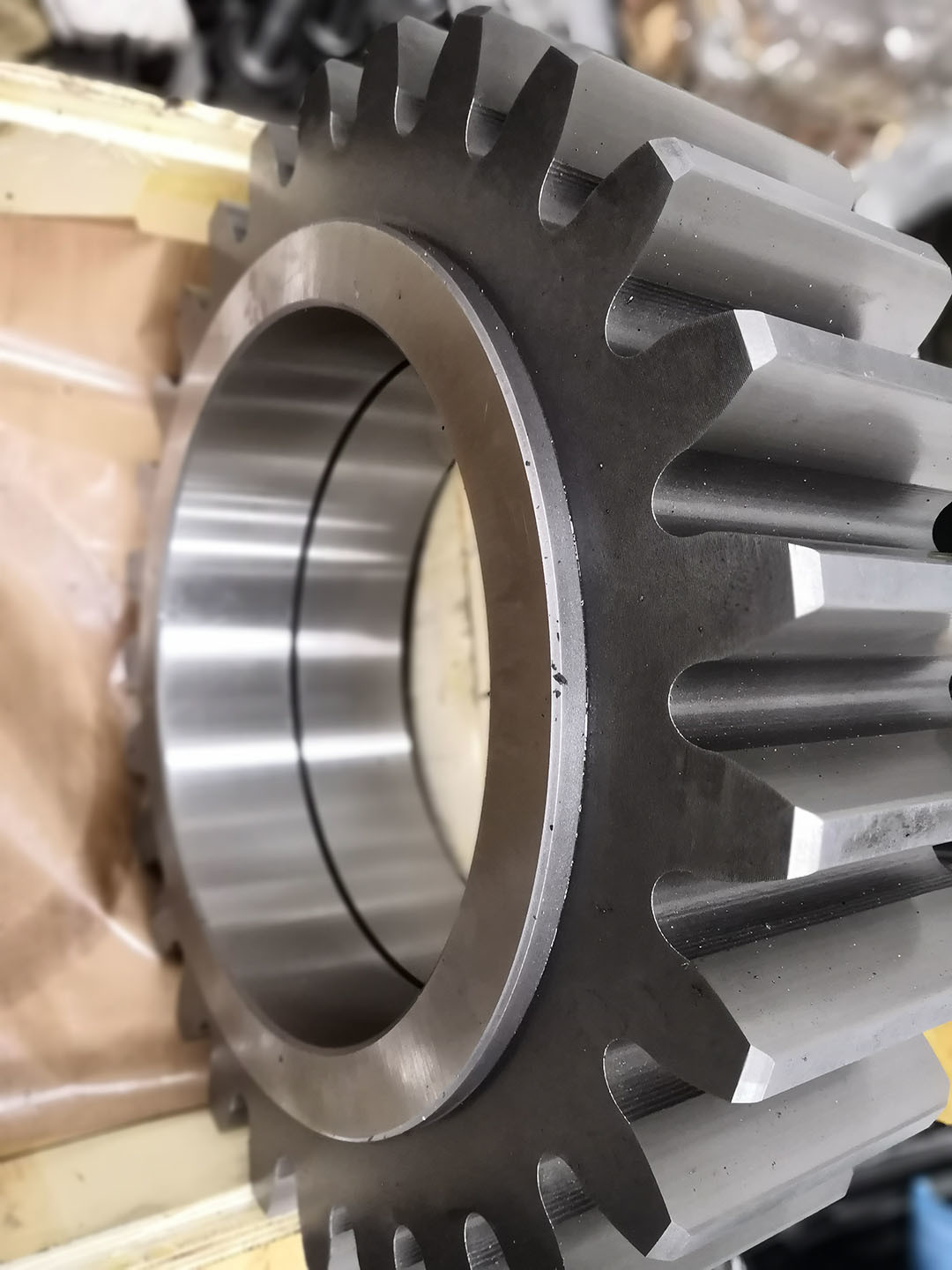

10 मॉड्यूल 24T गियर ग्राइंडिंग ट्रांसमिशन स्पीड रिड्यूसर के लिए प्लैनेटरी गियर
1) स्पर गियर के प्रकार
दो मुख्य प्रकार के स्पर गियर होते हैंः बाहरी और आंतरिक।
बाहरी गियर के दांत काट दिए जाते हैं सिलेंडर की बाहरी सतह पर।
दो बाहरी गियर आपस में जुड़ते हैं और विपरीत दिशाओं में घूमते हैं।
इसके विपरीत, आंतरिक गियर में दांत होते हैं जो सिलेंडर की आंतरिक सतह पर काट दिए जाते हैं।
बाहरी गियर आंतरिक गियर के अंदर बैठता है, और गियर एक ही दिशा में घूमते हैं।
क्योंकि शाफ्ट स्थित हैं एक दूसरे के करीब, आंतरिक गियर सेट बाहरी गियर सेट की तुलना में अधिक कॉम्पैक्ट होते हैं।
आंतरिक गियर मुख्य रूप से ग्रह गियर ड्राइव के लिए प्रयोग किया जाता है।
| उत्पाद | स्पर गियर |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | बेलनाकार गियर |
| गियर दांतों का निर्माण | गियर हॉबिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | 10 |
| दांतों की संख्या (Z) | 24 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
