| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | RG22081001 |
| न्यूनतम आदेश मात्रा: | 50 पीसी |
| मूल्य: | $20/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 सेट/माह |
| सामग्री: | 45#/40CR | कठोरता: | 200-230 एचबी |
|---|---|---|---|
| रंग: | काला | लम्बाई: | 1500 मिमी |
| चौड़ाई: | 30 मिमी | मापांक: | 0.5-10 मॉड्यूल |
| प्रमुखता देना: | 2 मॉड्यूल सीधे रैक और पिनियन,पेचदार रैक और पिनियन गियर,नक्काशी मशीन रैक और पिनियन गियर |
||

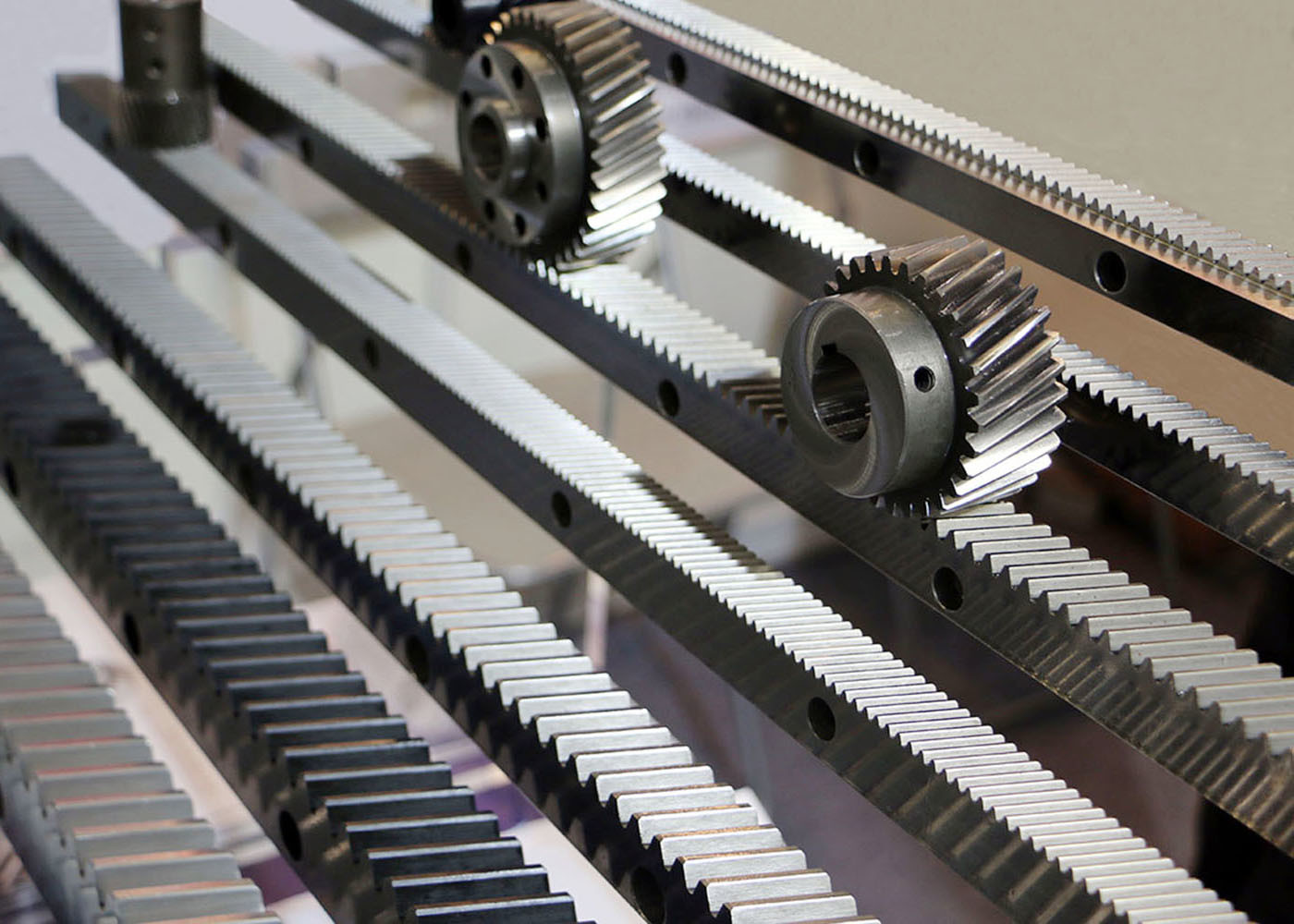

1) रैक का वर्णन
गियर रैक मशीन के भाग हैं जो एक संबंधित गियर व्हील के साथ संयोजन में, घूर्णी को परिवर्तित करते हैं
एक रैखिक फ़ीड में गति और शाफ्ट से चलती भागों या इसके विपरीत यांत्रिक ऊर्जा हस्तांतरण।
2) रैक के अनुप्रयोग
रैक और पिनियन संयोजन अक्सर एक सरल रैखिक एक्ट्यूएटर के हिस्से के रूप में उपयोग किया जाता है, जहां रोटेशन
हाथ से या मोटर द्वारा संचालित एक शाफ्ट को रैखिक गति में परिवर्तित किया जाता है।
| उत्पाद | रैक गियर्स और पिनियन्स |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | रैक गियर |
| उत्पादन | गियर मिलिंग |
| दांत पीसना | यदि आवश्यक हो |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | |
| दबाव कोण (α) | 20° |
| लीड कोण | कस्टम |
| सटीकता का स्तर | आईएसओ 8-9 ग्रेड |
| ताप उपचार | प्रेरण कठोरता |
| सतह की कठोरता | 200-230HB/ 40-45 HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
