| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस220080602 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $300.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| सामग्री: | 20Cr2Ni4 | गुणवत्ता ग्रेड: | जीबी 6 ग्रेड |
|---|---|---|---|
| तख़्ता प्रकार: | समानांतर सीमा | तख़्ता चौड़ाई: | 18 |
| टिप व्यास: | 125 | लघु व्यास: | 112 |
| प्रमुखता देना: | समानांतर इनपुट शाफ्ट स्प्लिन,20XHM इनपुट शाफ्ट स्प्लिन,इनपुट शाफ्ट स्प्लिन्स OEM ओडीएम |
||

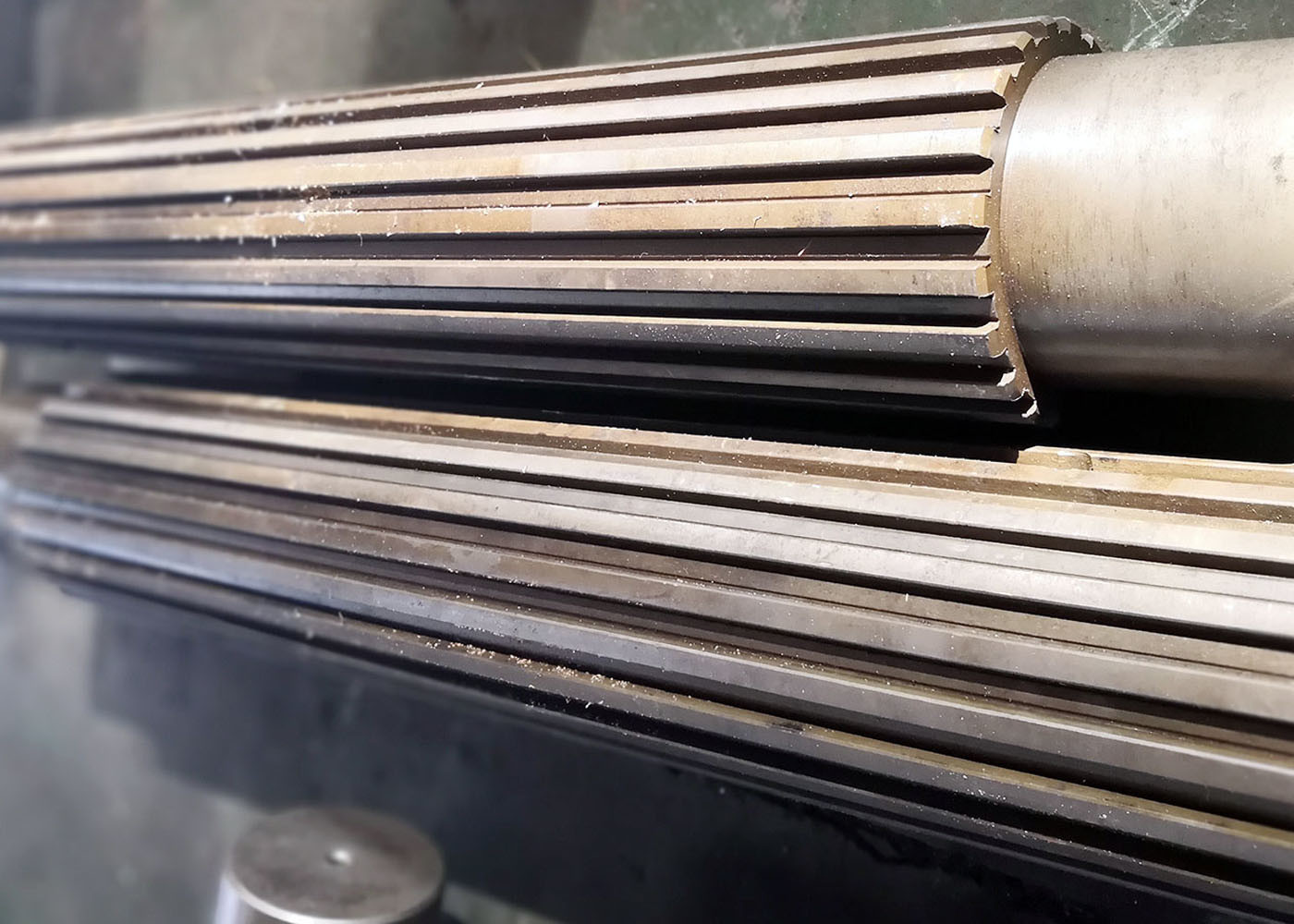

अनुकूलित 20XHM स्पाइन ग्राइंडिंग समानांतर स्पाइन शाफ्ट इनपुट शाफ्ट
1) स्प्लाइन शाफ्ट के अनुप्रयोग
a) यांत्रिक ट्रांसमिशन तत्वों जैसे गियर और pulleys डिजाइन के कारण शाफ्ट से हटाने की आवश्यकता हो सकती है
निर्माण और संयोजन के लिए।
b) यांत्रिक ट्रांसमिशन तत्व की आनुपातिक अक्षीय गति कार्यात्मक प्रयोजनों के लिए आवश्यक है
जैसे कि स्पीड रिड्यूसर और क्लच।
(ग) उच्च टोक़ हस्तांतरण की आवश्यकता होती है।
2) स्प्लाइन शाफ्ट की विशेषता
गुणवत्ता वाले स्प्लाइन जोड़ बहुत उच्च सुरक्षित टोक़ संचरण, कम रिक्ति, न्यूनतम प्रतिक्रिया प्रदान करता है,
जुड़ा हुआ घटक, कम शोर, कम पहनने और कम या कोई अक्षीय बल के बीच अच्छा केंद्र।
3) स्प्लिन्स के प्रकार
a) समानांतर या सीधी ओर की स्प्लाइन
(b) इनविल्यूट स्प्लाइन
ग) दागना।
| उत्पाद | आयताकार स्पाइन शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | स्प्लाइन |
| गियर दांतों का निर्माण | स्प्लिने मिलिंग/ स्प्लिने मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 30° |
| हेलिक्स कोण (β) | |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
