| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एसएस220080601 |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| मूल्य: | $300.0/Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 55 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, डी/पी |
| आपूर्ति की क्षमता: | 1000 टुकड़े/माह |
| सामग्री: | 20xhm | ताप उपचार: | carburizing |
|---|---|---|---|
| तख़्ता प्रकार: | समानांतर सीमा | तख़्ता चौड़ाई: | 10 मिमी |
| टिप व्यास: | 150 मिमी | लघु व्यास: | 137 मिमी |
| प्रमुखता देना: | 20Cr2Ni4 सीधी तख़्ता शाफ्ट,सीधे तख़्ता गियर दस्ता,तख़्ता गियर दस्ता 20Cr2Ni4 |
||

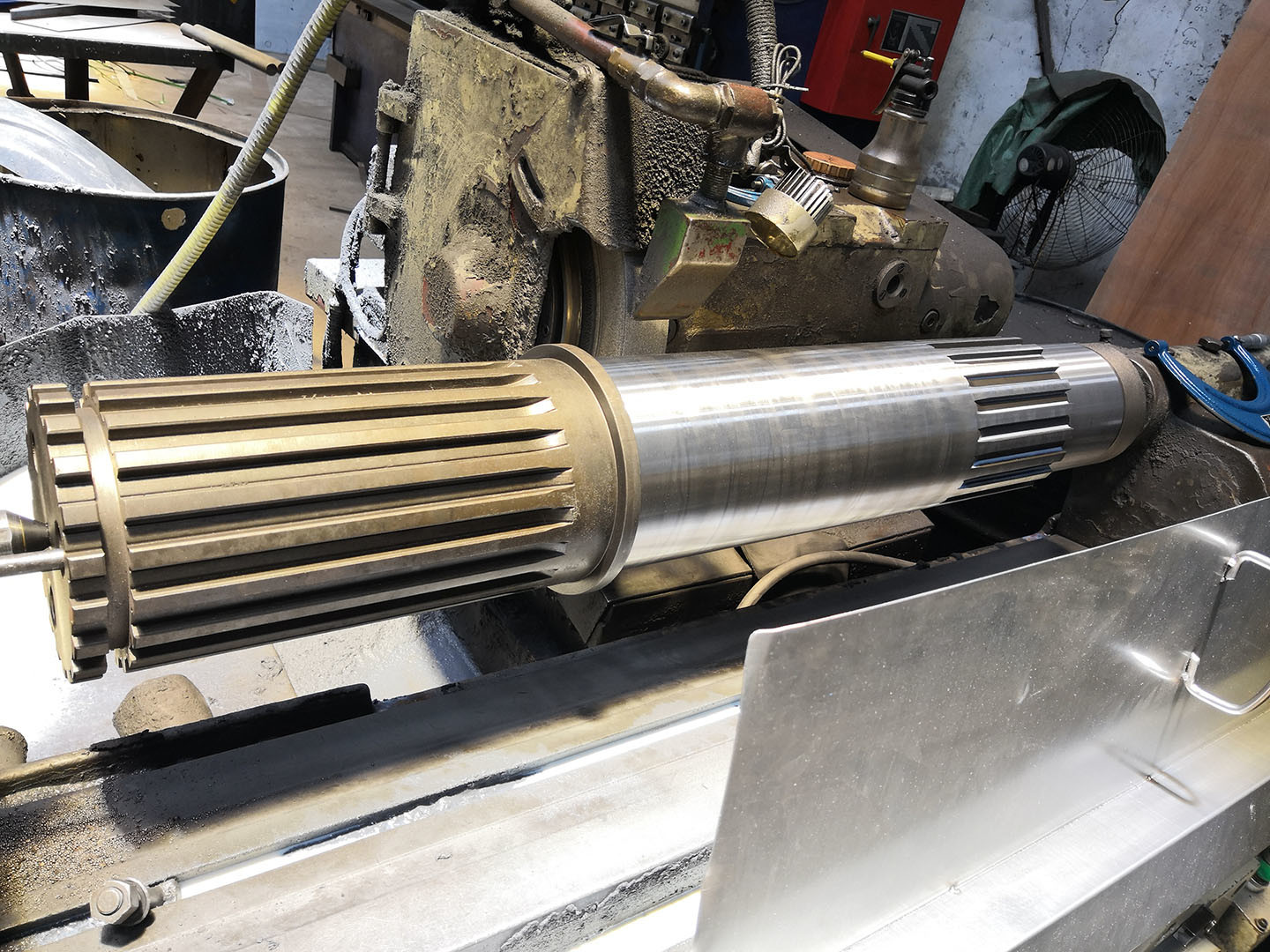

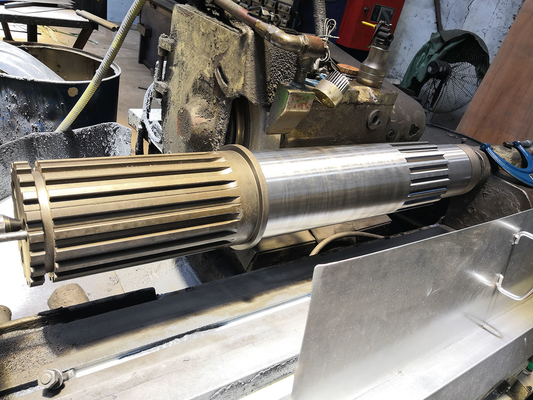

अनुकूलित 20XHM 20Cr2Ni4 स्टील समानांतर स्लाइन शाफ्ट इनपुट शाफ्ट
1) स्प्लाइन शाफ्ट का वर्णन
स्प्लिन्स एक ड्राइव शाफ्ट पर काट दिए गए दांतों पर कंकड़ हैं जो एक युग्मन टुकड़े में ग्रूव के साथ जाल बनाते हैं और इसके लिए टोक़ स्थानांतरित करते हैं,
उनके बीच कोणीय पत्राचार बनाए रखने और कई यांत्रिक ट्रांसमिशन में इस्तेमाल किया जा सकता है
2) स्प्लाइन शाफ्ट के अनुप्रयोग
विभिन्न प्रकार के उद्योगों के लिए इस्तेमाल किया जाने वाला स्पाइन शाफ्ट।
आमतौर पर उपयोग किए जाने वाले भारी ड्यूटी स्टीयरिंग यूनिट वाणिज्यिक और पृथ्वी चलाने वाले वाहनों के लिए होते हैं।
यह भी व्यापक रूप से वाणिज्यिक लिंच, बिजली ब्रेक, क्लासिक वाहनों और कई अन्य उद्योगों पर इस्तेमाल किया है कि
एक सकारात्मक ड्राइव प्रणाली की आवश्यकता होती है।
| उत्पाद | आयताकार स्पाइन शाफ्ट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | स्प्लाइन |
| गियर दांतों का निर्माण | स्प्लिने मिलिंग/ स्प्लिने मिलिंग |
| गियर दांत पीसने | √ |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | कस्टम |
| दबाव कोण (α) | 30° |
| हेलिक्स कोण (β) | |
| दांत सटीकता ग्रेड | आईएसओ 6-7 ग्रेड |
| ताप उपचार | कार्बोराइजिंग |
| सतह की कठोरता | 58-62 एचआरसी |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
