| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | RG2207001 |
| न्यूनतम आदेश मात्रा: | 50 पीसी |
| मूल्य: | $20/ Piece |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 45 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, डी/पी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 2000 सेट/माह |
| सामग्री: | 45#/40CR | ताप उपचार: | शमन और तड़का |
|---|---|---|---|
| कठोरता: | 200-230 एचबी | पंख काटना: | गियर दांत पीसना |
| लम्बाई: | 1200 एमएम | चौड़ाई: | 30 मिमी |
| प्रमुखता देना: | OEM ODM सीधे रैक और पिनियन,1200 मिमी लंबाई रैक पिनियन गियर,OEM ODM रैक पिनियन गियर |
||

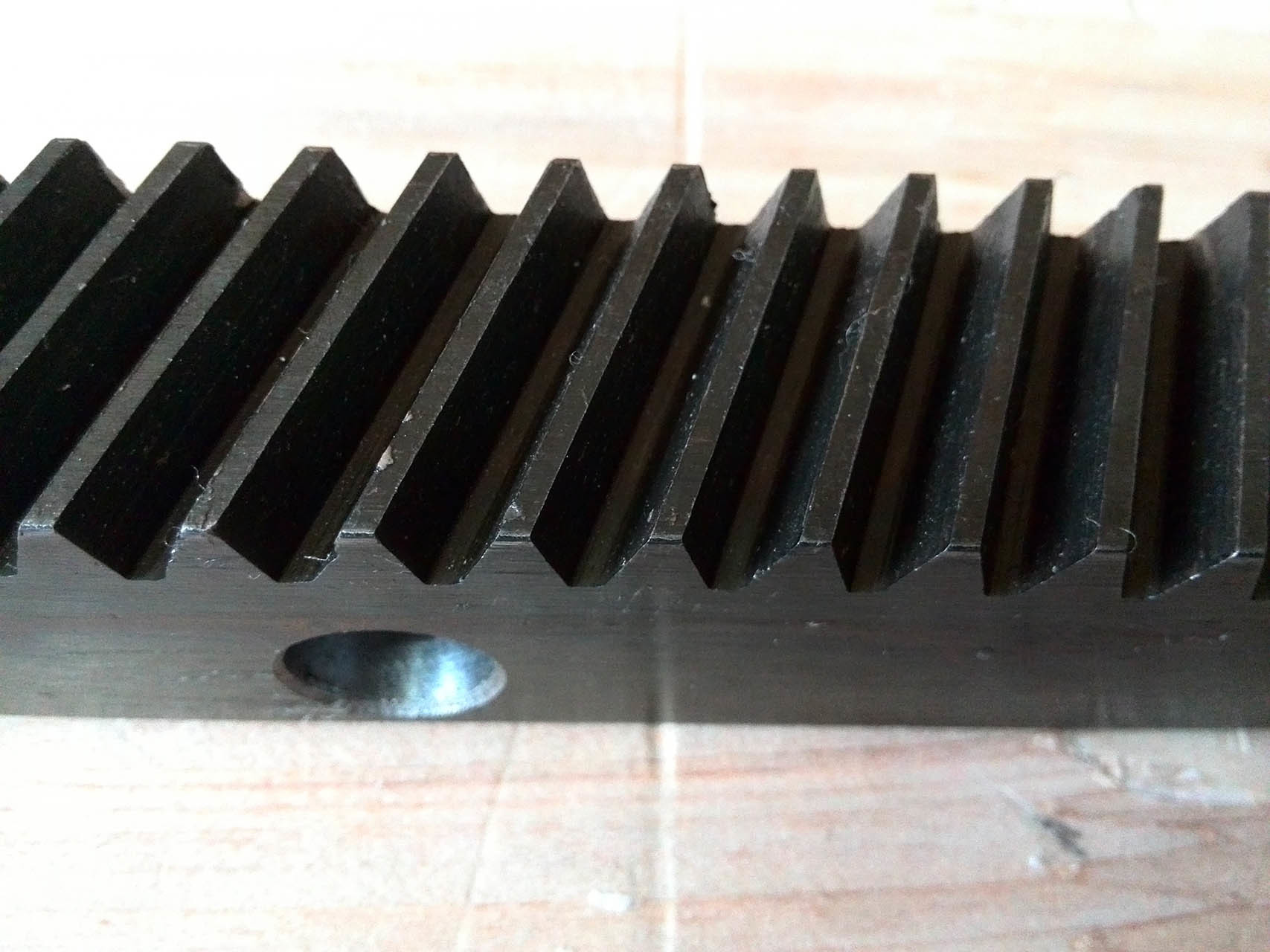

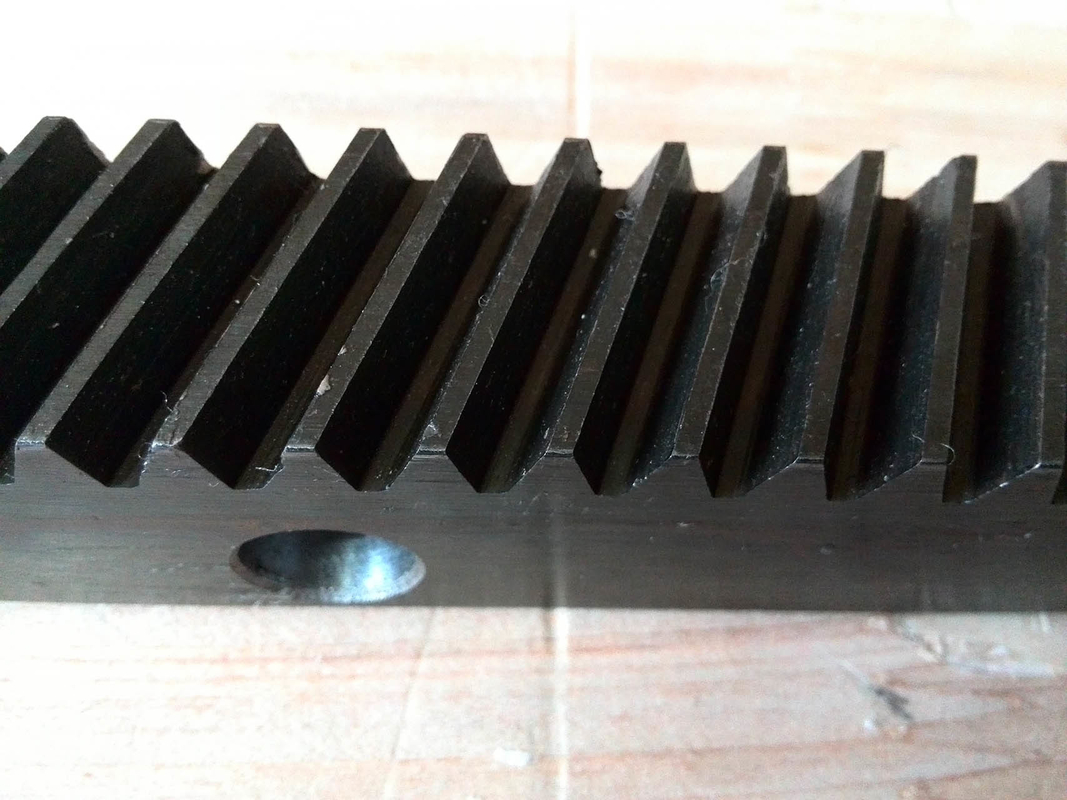

नक्काशी मशीन के लिए कस्टम सीधी रैक और पिनियन्स
1) रैक का वर्णन
रैक एक बाहरी गियर के साथ जाली के लिए एक चेहरे पर दांतों वाले एक ब्रा है।
आधारभूत रैक रूप अनंत व्यास के गियर का प्रोफाइल है।
मशीनीकृत छोरों के साथ रैक को किसी भी वांछित लंबाई के लिए एक साथ जोड़ा जा सकता है।
2) रैक की विशेषताएं
एक घूर्णी गति को एक रेखीय गति में बदल देता है और इसके विपरीत।
3) रैक के अनुप्रयोग
मशीन टूल्स, ऑटोमोटिव डोर, प्रिंटिंग प्रेस, रोबोट
| उत्पाद | रैक गियर्स और पिनियन्स |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | रैक गियर |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | यदि आवश्यक हो |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | 0° |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | प्रेरण कठोरता |
| सतह की कठोरता | 200-230HB/ 40-45 HRC |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
