कागज और पल्स के रासायनिक प्रसंस्करण और सामग्री हैंडलिंग उपकरण के लिए हेरिंगबोन गियर

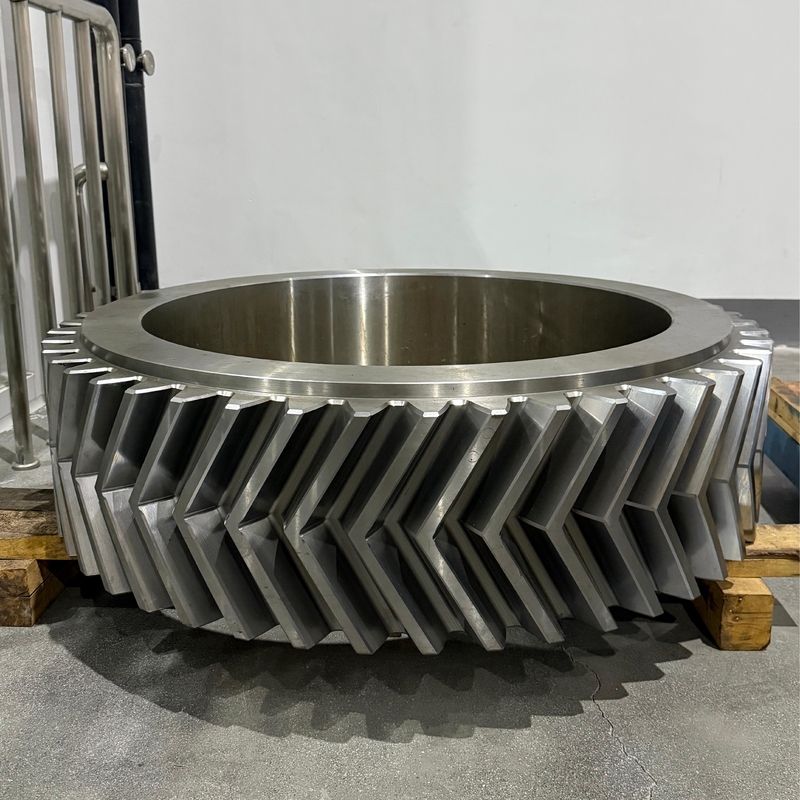

1हेरिंगबोन गियर की संरचनात्मक विशेषताएं
हेलिकल गियर में दो हेलिकल गियर होते हैं जिनकी विपरीत सर्पिल दिशाएं एक-दूसरे के बगल में व्यवस्थित होती हैं। उनके दांत प्रोफाइल में V आकार होता है,

बाएं और दाएं सर्पिलों के बीच कोई रिक्ति नहीं है। अंतिम चेहरे से देखा गया, दांत प्रोफाइल वक्र एक मछली की हड्डी पैटर्न जैसा दिखता है।
2हेरिंगबोन गियर के फायदे
a) उच्च भार क्षमता: अद्वितीय दांत प्रोफाइल डिजाइन दांतों में भार के समान वितरण को संभव बनाता है।

अपेक्षाकृत लंबी दांत लंबाई के साथ, ये गियर उच्च टोक़ प्रेषित कर सकते हैं, जिससे वे भारी शुल्क अनुप्रयोगों के लिए उपयुक्त हैं।
(ख) कम कंपन और शोरः सममित डिजाइन अक्षीय जोर का मुकाबला करता है, जिसके परिणामस्वरूप अधिक चिकनी गियर संचालन होता है।

यह कंपन और शोर को कम करता है, उपकरण की स्थिरता और परिचालन आराम को बढ़ाता है।
(ग) उच्च संपर्क अनुपातः आमतौर पर स्पर गियर की तुलना में अधिक ओवरलैप प्राप्त करता है, यह सुनिश्चित करता है कि किसी भी समय अधिक दांत संपर्क में हों।

यह भार के समान वितरण की गारंटी देता है और दांत विफलता के जोखिम को कम करता है।
घ) बेहतर स्नेहन प्रदर्शनः डबल हेलिकल डिजाइन तेल प्रवाह को बढ़ाता है, जो संभोग सतहों के बीच प्रभावी स्नेहन सुनिश्चित करता है

और शीघ्रपतन या क्षति की संभावना को कम करना।
ई) उच्च असंगति सहिष्णुता: दांतों की सममित व्यवस्था मामूली असंगति की भरपाई करने में मदद करती है।

गियर के चिकनी जाल को सुनिश्चित करना और समय से पहले पहनने से रोकना।

3हेरिंगबोन गियर के अनुप्रयोग
a) ऑटोमोबाइल उद्योग: सुचारू, सटीक गियर परिवर्तन प्रदान करने के लिए ऑटोमोबाइल ट्रांसमिशन में अक्सर उपयोग किया जाता है।

इंजन से पहियों तक टॉर्क को प्रेषित करने के लिए डिफरेंशियल में भी इस्तेमाल किया जाता है, जिससे निर्बाध कर्निंग संभव हो जाती है।
(ख) एयरोस्पेस उद्योग: विमान इंजन, हेलीकॉप्टर गियरबॉक्स और लैंडिंग गियर सिस्टम के भीतर आवश्यक शक्ति प्रदान करने वाले कार्य

उच्च विश्वसनीयता वाले अनुप्रयोगों के लिए लोड सहन क्षमता सुनिश्चित करता है। रोटर सिस्टम और अन्य महत्वपूर्ण घटकों का स्थिर संचालन सुनिश्चित करता है।
(ग) परिशुद्धता मशीनरीः मशीन टूल्स और रोबोटिक्स में व्यापक रूप से उपयोग किया जाता है, जो उच्च परिशुद्धता वाले गति नियंत्रण और स्थिति की गारंटी देता है।

इसके अनोखे दांतों का डिज़ाइन प्रतिक्रिया को समाप्त करने में मदद करता है, सटीक आंदोलन सुनिश्चित करता है।
(घ) विद्युत उत्पादन: पवन टर्बाइनों, जल विद्युत जनरेटरों और अन्य विद्युत उत्पादन उपकरणों के भीतर कुशलतापूर्वक विद्युत प्रसारित करता है।

भारी भारों का सामना करते हुए विश्वसनीय शक्ति हस्तांतरण प्रदान करना।
औद्योगिक मशीनरीः रोलिंग मिलों, एक्सट्रूडर, भारी शुल्क कन्वेयर और इसी तरह के औद्योगिक उपकरणों में उपयोग की जाती है।

कुशल विनिर्माण प्रक्रियाओं को सुनिश्चित करने के लिए सटीक गति नियंत्रण के साथ पर्याप्त भार को संभालना।
