| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YIZGEAR |
| मॉडल संख्या: | एचबी 2207001 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| मूल्य: | 300 |
| पैकेजिंग विवरण: | प्लाईवुड टोकरा |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 टुकड़े/माह |
| ब्रांड: | ओईएम | एचएस कोड: | 84834090 |
|---|---|---|---|
| कठोरता: | 260-290 एचबी | टिप व्यास: | 970 मिमी |
| आंतरिक प्रकार: | शंकु छिद्र | सामग्री: | 42CrMo |
| प्रमुखता देना: | 42CrMo पेचदार और हेरिंगबोन गियर्स,टेपर होल हेरिंगबोन गियर्स,स्टील हेलिकल और हेरिंगबोन गियर्स |
||

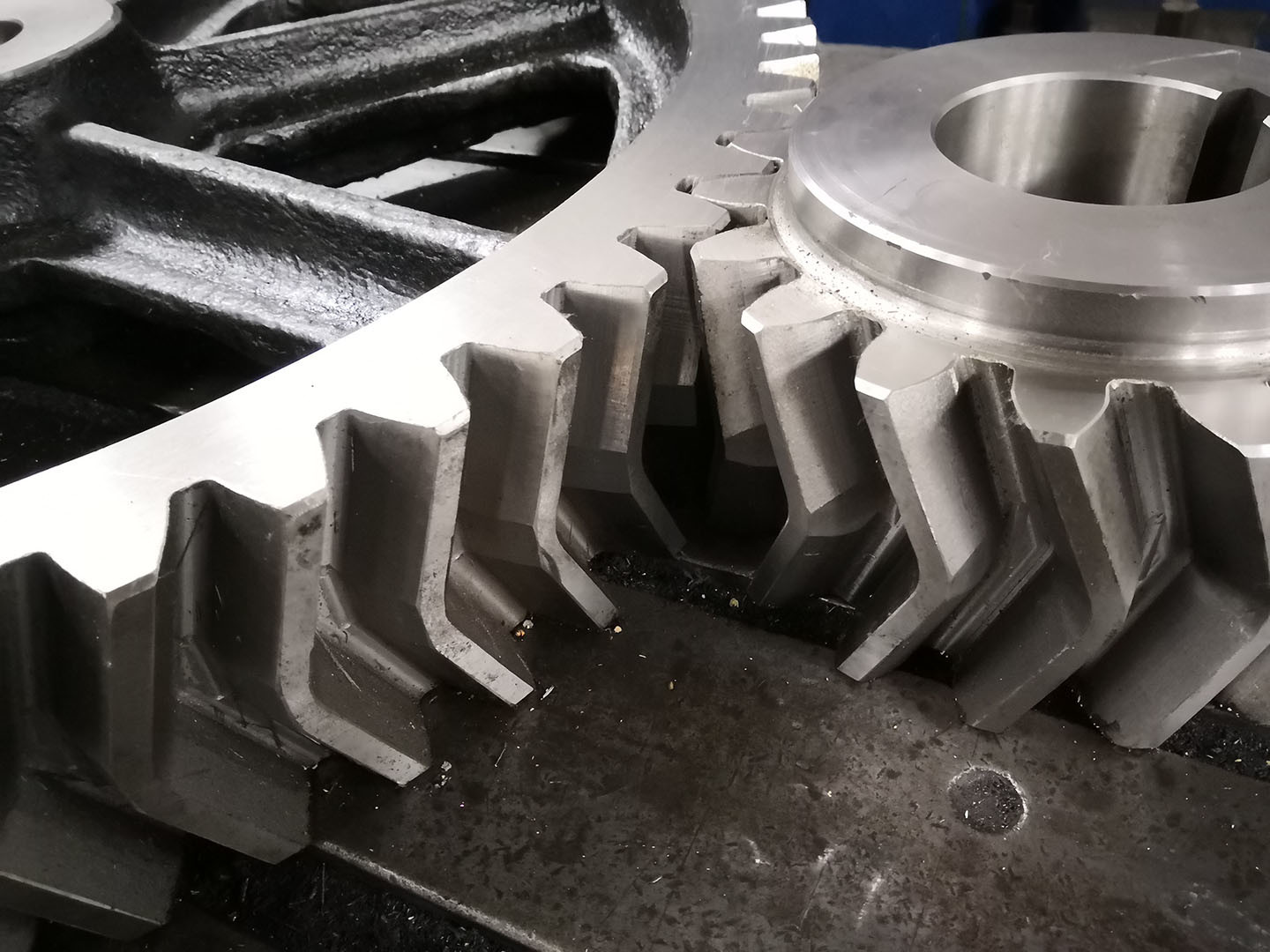

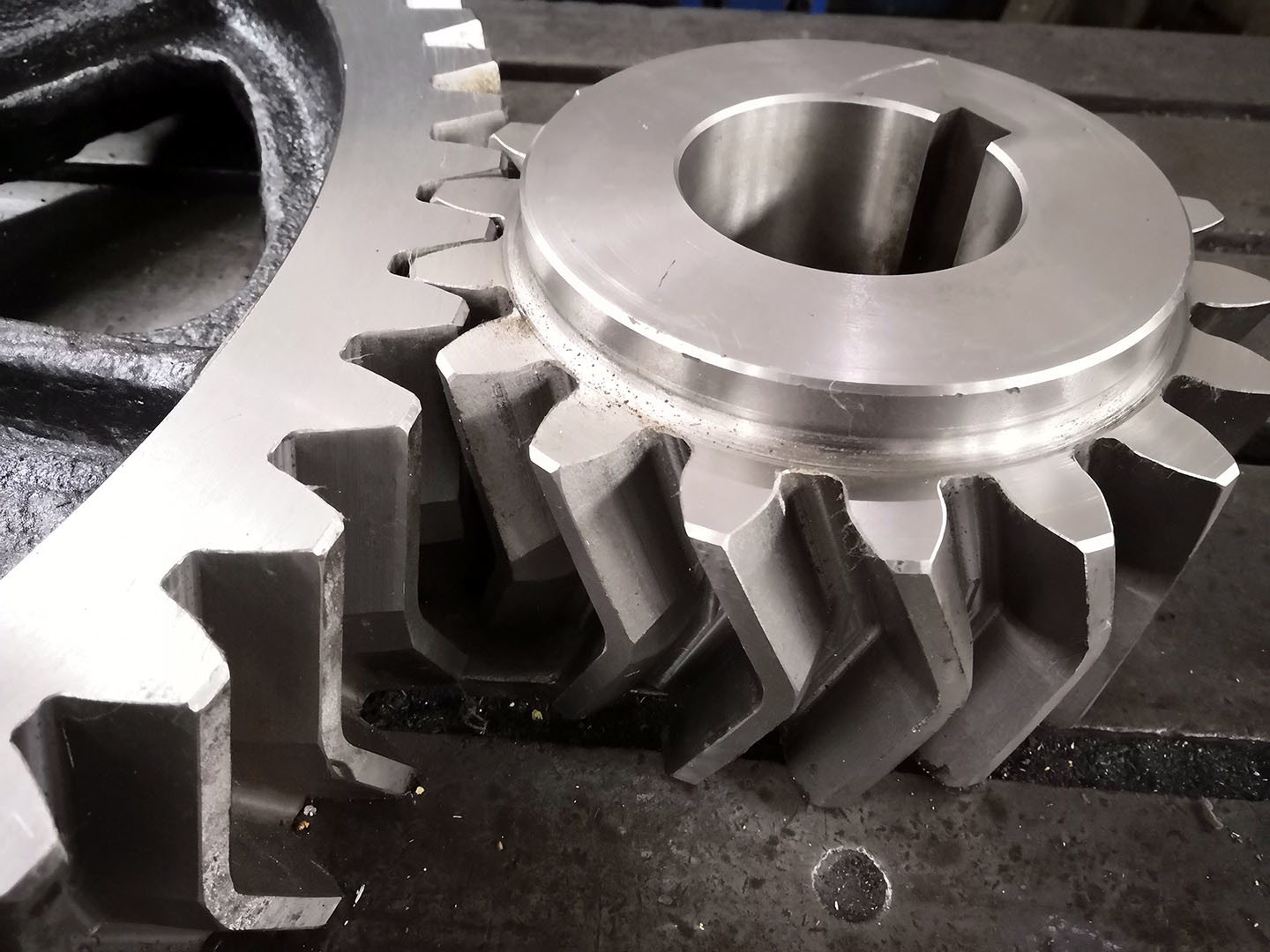

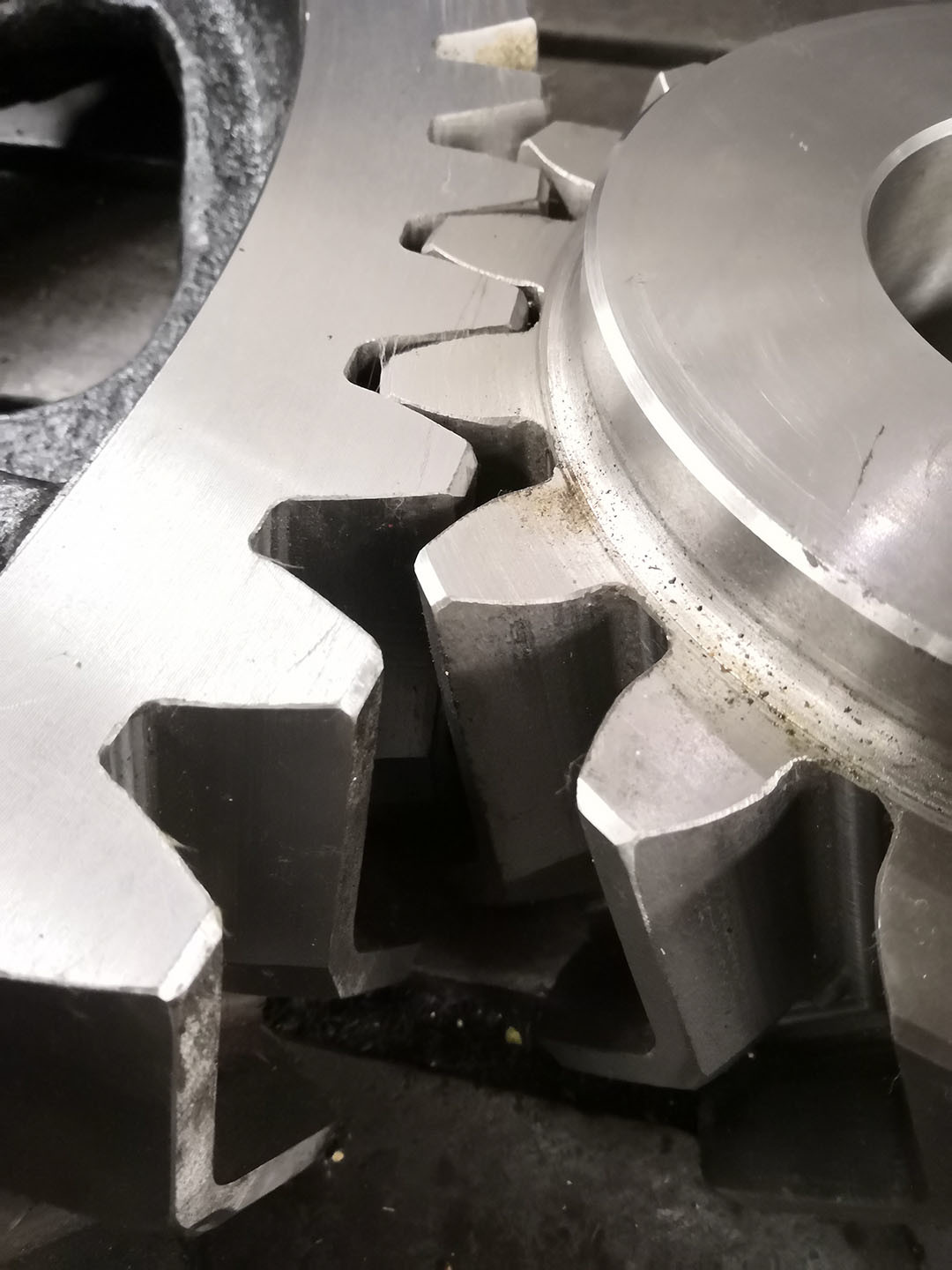

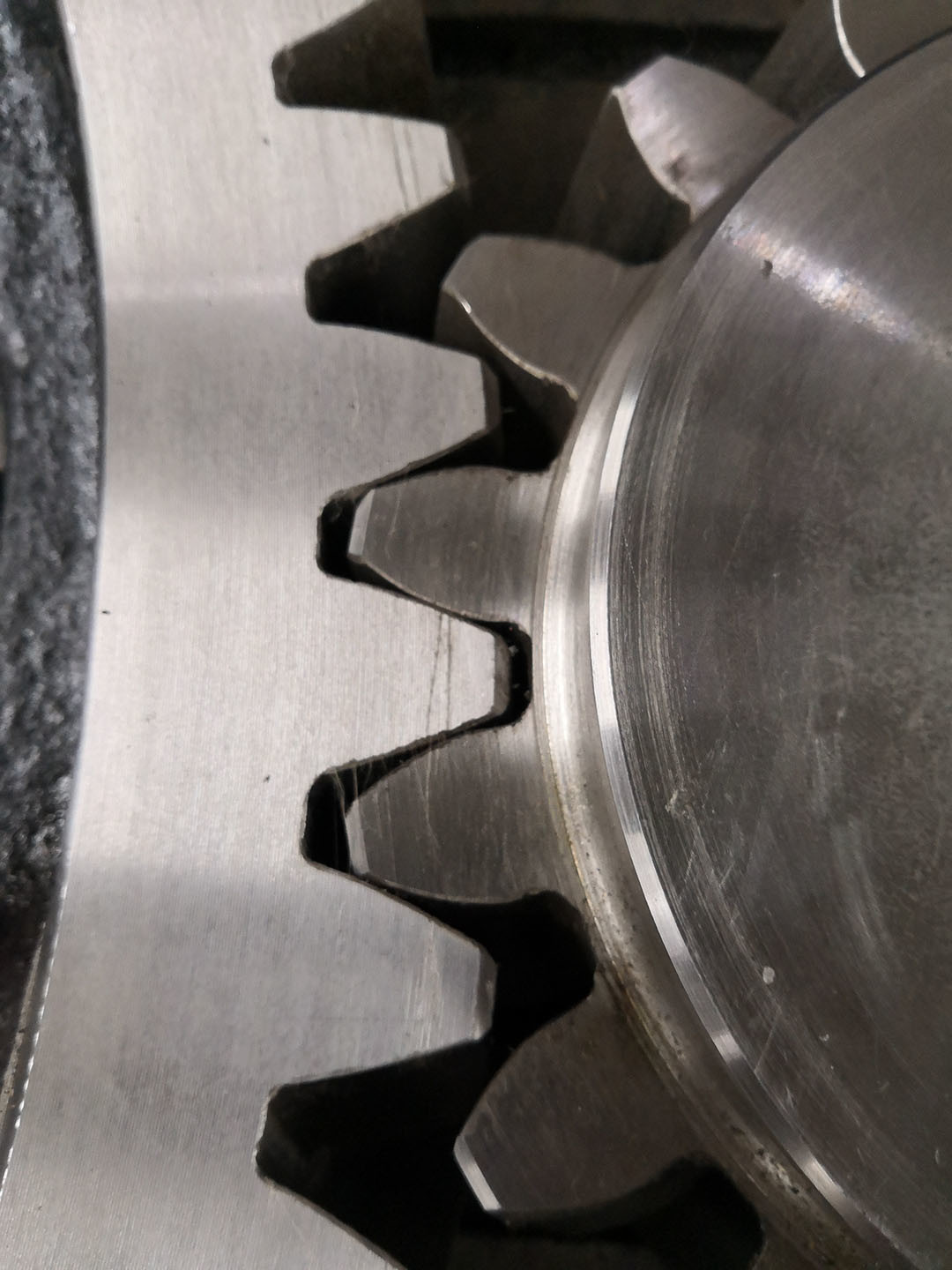

1)हेरिंगबोन गियर की विशेषताएं
a) हेरिंगबोन गियर में दो हिस्सों के बीच कोई अंतर नहीं है।
बाएं हाथ के हेलिक्स के साथ दांत दाएं हाथ के हेलिक्स के साथ दांतों को छूता है
b) इसकी अक्षीय लंबाई कम है और इसलिए इसका उपयोग सीमित स्थान पर किया जा सकता है
2) हेरिंगबोन गियर का ताप उपचार
हेरिंगबोन गियर आमतौर पर केवल क्वेचिंग और टेम्परिंग हीट ट्रीटमेंट के साथ होते हैं।
3) हेरिंगबोन गियर का उपयोग
विशेष रूप से इस्पात और सीमेंट कारखाने में भारी शुल्क अनुप्रयोग।
| उत्पाद | हेरिंगबोन गियर सेट |
| अनुकूलित | √ |
| गियर प्रोफाइल प्रकार | हेरिंगबोन |
| गियर दांतों का निर्माण | गियर मिलिंग |
| गियर दांत पीसने | शून्य |
| मॉड्यूल (M) | कस्टम |
| दांतों की संख्या (Z) | 102 |
| दबाव कोण (α) | 20° |
| हेलिक्स कोण (β) | कस्टम |
| दांत सटीकता ग्रेड | आईएसओ 8-9 ग्रेड |
| ताप उपचार | बुझाना और तापन करना |
| स्टील कोड ग्रेड की तुलना | |||||
| चीन/ब्रिटेन | आईएसओ | गॉस्ट | एएसटीएम | जेआईएस | डीआईएन |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | एससीएम440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | एसएनसीएम 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
